Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

NAREX ZDANICE | Каталог NAREX ZDANICE 2015 Инструмент для обработки резьбы (Всего 126 стр.)

Дюймовые размеры в мм Таблица перевода дробных и десятичных дюймов в миллиметры Размеры хвостовиков метчиков (присоединительный квадрат) по DIN и ISO

114 Каталог NAREX ZDANICE 2015 Инструмент для обработки резьбы Метчики Плашки Издание 27 Стр.109

114 Дюймовые размеры в мм Таблица перевода дробных и десятичных дюймов в миллиметры Размеры хвостовиков метчиков (присоединительный квадрат) по DIN и ISO Каталог NAREX ZDANICE 2015 Инструмент резьбовой Метчики машинные и ручные Раскатники бесстружечные метрические и дюймовые Плашки круглые из Чешской Республики Издание 27 Стр. 109

Дюймовые размеры в мм Таблица перевода дробных и десятичных дюймов в миллиметры Размеры хвостовиков метчиков (присоединительный квадрат) по DIN и ISO

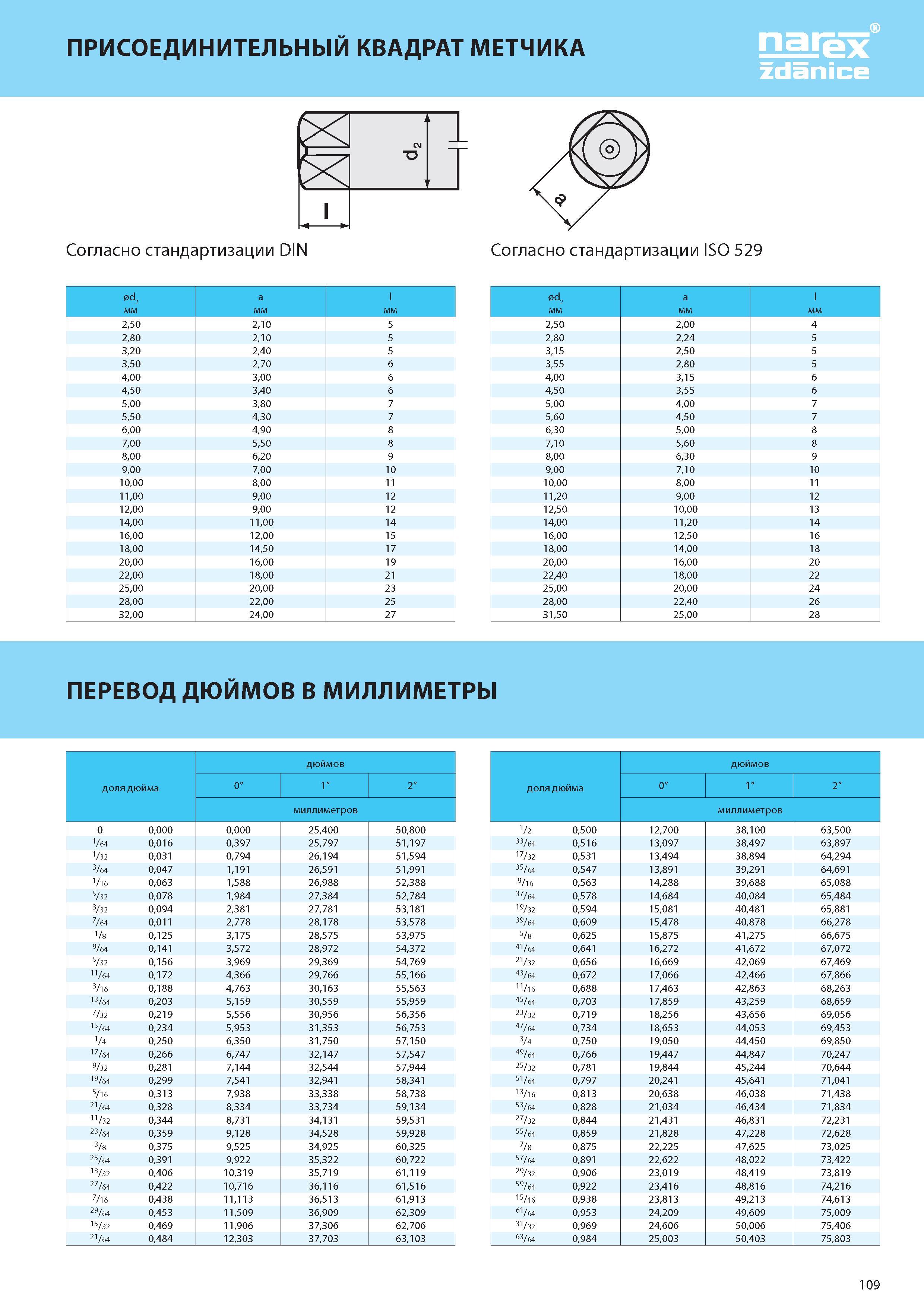

Дюймовые размеры в мм Таблица перевода дробных и десятичных дюймов в миллиметры Размеры хвостовиков метчиков (присоединительный квадрат) по DIN и ISO _ ПРИСОЕДИНИТЕЛЬНЫЙ КВАДРАТ МЕТЧИКА NAREX Zdanice Согласно стандартизации DIN Согласно стандартизации ISO 529 ПЕРЕВОД ДЮЙМОВ В МИЛЛИМЕТРЫ доля дюйма дюймов 0" 1" 2" миллиметров 0 0,000 0,000 25,400 50,800 1/ 64 0,016 0,397 25,797 51,197 1/32 0,031 0,794 26,194 51,594 3/64 0,047 1,191 26,591 51,991 1/16 0,063 1,588 26,988 52,388 5/32 0,078 1,984 27,384 52,784 3/32 0,094 2,381 27,781 53,181 7/64 0,011 2,778 28,178 53,578 1/8 0,125 3,175 28,575 53,975 9/64 0,141 3,572 28,972 54,372 5/32 0,156 3,969 29,369 54,769 11/64 0,172 4,366 29,766 55,166 3/16 0,188 4,763 30,163 55,563 13/64 0,203 5,159 30,559 55,959 7/32 0,219 5,556 30,956 56,356 15/64 0,234 5,953 31,353 56,753 1/4 0,250 6,350 31,750 57,150 17/64 0,266 6,747 32,147 57,547 9/32 0,281 7,144 32,544 57,944 19/64 0,299 7,541 32,941 58,341 5/16 0,313 7,938 33,338 58,738 21/64 0,328 8,334 33,734 59,134 11/32 0,344 8,731 34,131 59,531 23/64 0,359 9,128 34,528 59,928 3/8 0,375 9,525 34,925 60,325 25/64 0,391 9,922 35,322 60,722 13/32 0,406 10,319 35,719 61,119 27/64 0,422 10,716 36,116 61,516 7/16 0,438 1 1 ,1 1 3 36,513 61,913 29/64 0,453 11,509 36,909 62,309 15/32 0,469 11,906 37,306 62,706 21/64 0,484 12,303 37,703 63,103 доля дюйма дюймов 0" 1" 2" миллиметров 1/2 0,500 12,700 38,100 63,500 33/64 0,516 13,097 38,497 63,897 17/32 0,531 13,494 38,894 64,294 35/64 0,547 13,891 39,291 64,691 9/16 0,563 14,288 39,688 65,088 37/64 0,578 14,684 40,084 65,484 19/32 0,594 15,081 40,481 65,881 39/64 0,609 15,478 40,878 66,278 5/8 0,625 15,875 41,275 66,675 41/64 0,641 16,272 41,672 67,072 21/32 0,656 16,669 42,069 67,469 43/64 0,672 17,066 42,466 67,866 11/16 0,688 17,463 42,863 68,263 45/64 0,703 17,859 43,259 68,659 23/32 0,719 18,256 43,656 69,056 47/64 0,734 18,653 44,053 69,453 3/4 0,750 19,050 44,450 69,850 49/64 0,766 19,447 44,847 70,247 25/32 0,781 19,844 45,244 70,644 51/64 0,797 20,241 45,641 71,041 13/16 0,813 20,638 46,038 71,438 53/64 0,828 21,034 46,434 71,834 27/32 0,844 21,431 46,831 72,231 55/64 0,859 21,828 47,228 72,628 7/8 0,875 22,225 47,625 73,025 57/64 0,891 22,622 48,022 73,422 29/32 0,906 23,019 48,419 73,819 59/64 0,922 23,416 48,816 74,216 15/16 0,938 23,813 49,213 74,613 61/64 0,953 24,209 49,609 75,009 31/32 0,969 24,606 50,006 75,406 63/64 0,984 25,003 50,403 75,803 109




См.также / See also :

Дюймовые размеры в мм / Inches to mm Conversion table

Перевод единиц в систему СИ / SI unit conversion table

Диаметр отверстия под резьбу / Tap drill sizes

Сверление Формулы / Formulas for drilling

Расчет режимов резания при токарной обработке / Turning formulas

Формулы фрезерования / Milling formulas

Типы резьб / Thread types and applications



NAREX ZDANICE

Каталог NAREX ZDANICE 2015 Инструмент резьбовой Метчики машинные и ручные Раскатники бесстружечные метрические и дюймовые Плашки круглые из Чешской Республики Издание 27
Каталог
NAREX ZDANICE
2015
Инструмент
для обработки
резьбы
Издание 27
(126 страниц)





Каталоги инструмента и оснастки для металлообработки на станках /
Cutting tools and tooling system catalogs



Каталог NAREX ZDANICE 2015 Инструмент для обработки резьбы (Всего 126 стр.)

111 ТАБЛИЦА РАЗМЕРНОСТИ РЕЗЬБЫ NAREX Zdanice 106 Каталог NAREX ZDANICE 2015 Инструмент резьбовой Метчики машинные и ручные Раскатники бесстружечные метрические и дюймовые Плашки круглые из Чешской Республики Издание 27 Стр. 106111 112 ТАБЛИЦА РАЗМЕРНОСТИ РЕЗЬБЫ 30° 7H поле допуска D основной диаметр гаечной резьбы D2 диаметр шага гаечной резьбы D1 основной диаметр гаечной резьб Каталог NAREX ZDANICE 2015 Инструмент резьбовой Метчики машинные и ручные Раскатники бесстружечные метрические и дюймовые Плашки круглые из Чешской Республики Издание 27 Стр. 107112 113 ТАБЛИЦА РАЗМЕРНОСТИ РЕЗЬБЫ NAREX Zdanice D основной диаметр гаечной резьбы D2 диаметр шага гаечной резьбы D1 основной диаметр гаечной резьбы P ша Каталог NAREX ZDANICE 2015 Инструмент резьбовой Метчики машинные и ручные Раскатники бесстружечные метрические и дюймовые Плашки круглые из Чешской Республики Издание 27 Стр. 108113 115 Перевод оборотов в скорость Как определить скорость резания (м/мин) по оборотам шпинделя станка (RPM) Таблица от производителя режущего инструмента Каталог NAREX ZDANICE 2015 Инструмент резьбовой Метчики машинные и ручные Раскатники бесстружечные метрические и дюймовые Плашки круглые из Чешской Республики Издание 27 Стр. 110115 Перевод оборотов в скорость Как определить скорость резания (м/мин) по оборотам шпинделя станка (RPM) Таблица от производителя режущего инструмента116 ТАБЛИЦА ТВЕРДОСТИ по шкале Виккерса HV 30 по шкале Бринелля HB 30 по шкале Роквелла предел прочности Rm HRB HRC Н/мм2 кп/мм2 80 80 36,4 - 270 28 Каталог NAREX ZDANICE 2015 Инструмент резьбовой Метчики машинные и ручные Раскатники бесстружечные метрические и дюймовые Плашки круглые из Чешской Республики Издание 27 Стр. 111116 117 ПЕРЕЧЕНБ КАТАЛОЖНЫХ НОМЕРОВ NAREX Zdanice Каталожный номер Резьба Ограница 0200 M 70 0204 UNC 75 0290 M 71 0300 MF 72 0302 G 74 0305 UNF 76 0550 Каталог NAREX ZDANICE 2015 Инструмент резьбовой Метчики машинные и ручные Раскатники бесстружечные метрические и дюймовые Плашки круглые из Чешской Республики Издание 27 Стр. 112117



---

---
