Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

Дисковые прорезные регулируемые фрезы Korloy Система обозначения сборного фрезерного инструмента со сменными режущими пластинами Система регулировки СМП Ти

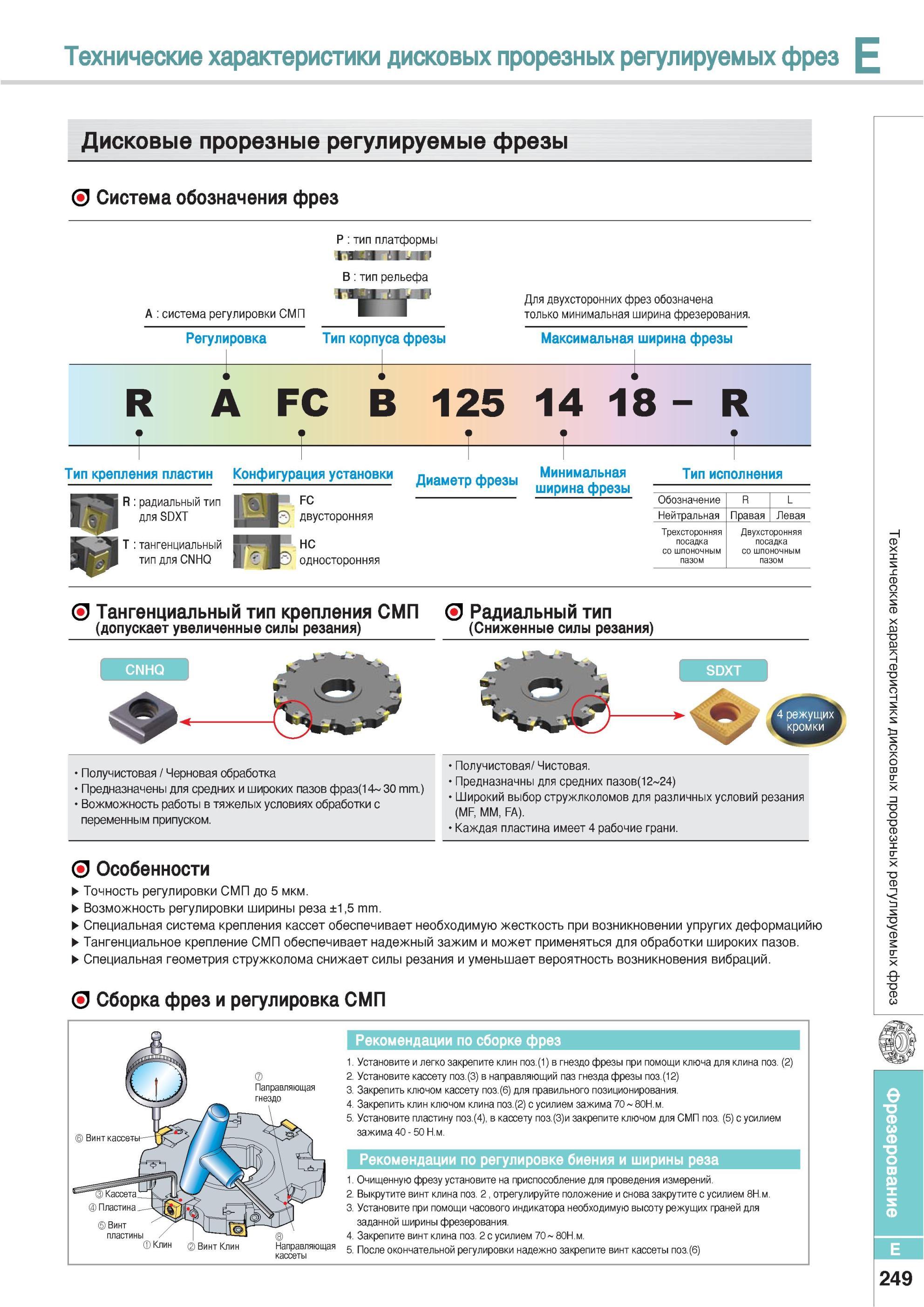

585 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.E249

585 Дисковые прорезные регулируемые фрезы Korloy Система обозначения сборного фрезерного инструмента со сменными режущими пластинами Система регулировки СМП Ти Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. E249

Дисковые прорезные регулируемые фрезы Korloy Система обозначения сборного фрезерного инструмента со сменными режущими пластинами Система регулировки СМП Ти

Дисковые прорезные регулируемые фрезы Korloy Система обозначения сборного фрезерного инструмента со сменными режущими пластинами Система регулировки СМП Тип платформы Для двухсторонних фрез обозначена только минимальная ширина фрезерования. Максимальная ширина фрезы R A FC B 125 14 18 R -4 Тип крепления пластин R радиальный тип для SDXT тангенциальный тип для CNHQ Конфигурация установки диаметр фрезы Минимальная м ширина фрезы Тип исполнения FC двусторонняя HC односторонняя Обозначение R L Нейтральная Правая Левая Трехсторонняя Двухсторонняя посадка посадка шпоночным шпоночным пазом пазом Тангенциальный тип крепления СМП (допускает увеличенные силы резания) Радиальный тип (Сниженные силы резания) Получистовая Черновая обработка Предназначены для средних и широких пазов фраз(14 30 mm.) Вожможность работы в тяжелых условиях обработки с переменным припуском. Получистовая/ Чистовая. Предназначны для средних пазов(12 24) Широкий выбор стружлколомов для различных условий резания (MF MM FA). Каждая пластина имеет 4 рабочие грани. Особенности Точность регулировки СМП до 5 мкм. Возможность регулировки ширины реза ±1,5 mm. Специальная система крепления кассет обеспечивает необходимую жесткость при возникновении упругих деформацийю Тангенциальное крепление СМП обеспечивает надежный зажим и может применяться для обработки широких пазов. Специальная геометрия стружколома снижает силы резания и уменьшает вероятность возникновения вибраций. Сборка фрез и регулировка СМП Паправляющая гнездо Винт пластины 0 Клин Винт Клин Направляющая кассеты Рекомендации по сборке фрез 1. Установите и легко закрепите клин поз.(1) в гнездо фрезы при помощи ключа для клина поз. (2) 2. Установите кассету поз.(3) в направляющий паз гнезда фрезы поз.(12) 3. Закрепить ключом кассету поз.(6) для правильного позиционирования. 4. Закрепить клин ключом клина поз.(2) с усилием зажима 7G 80Н.м. 5. Установите пластину поз.(4) в кассету поз.(3)и закрепите ключом для СМП поз. (5) с усилием зажима 4G 50 Н.м. Рекомендации по регулировке биения и ширины реза 1. Очищенную фрезу установите на приспособление для проведения измерений. 2. Выкрутите винт клина поз. 2 отрегулируйте положение и снова закрутите с усилием БН.м. 3. Установите при помощи часового индикатора необходимую высоту режущих граней для заданной ширины фрезерования. 4. Закрепите винт клина поз. 2 с усилием 7G 80Н.м. 5. После окончательной регулировки надежно закрепите винт кассеты поз.(6) E 249 ) Винткассегы- Кассета ) Пластина,- Технические характеристики дисковых прорезных регулируемых фрез Регулировка i P B тип рельефа Тип корпуса фрезы
