HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

Диаметры отверстия под резьбу для болтов Трубная резьба G в соответствии с DIN EN ISO 228 G Шаг P Предварительный диаметр d мм 0 при токар

360 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.332

360 Диаметры отверстия под резьбу для болтов Трубная резьба G в соответствии с DIN EN ISO 228 G Шаг P Предварительный диаметр d мм 0 при токар Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 332

Диаметры отверстия под резьбу для болтов Трубная резьба G в соответствии с DIN EN ISO 228 G Шаг P Предварительный диаметр d мм 0 при токар

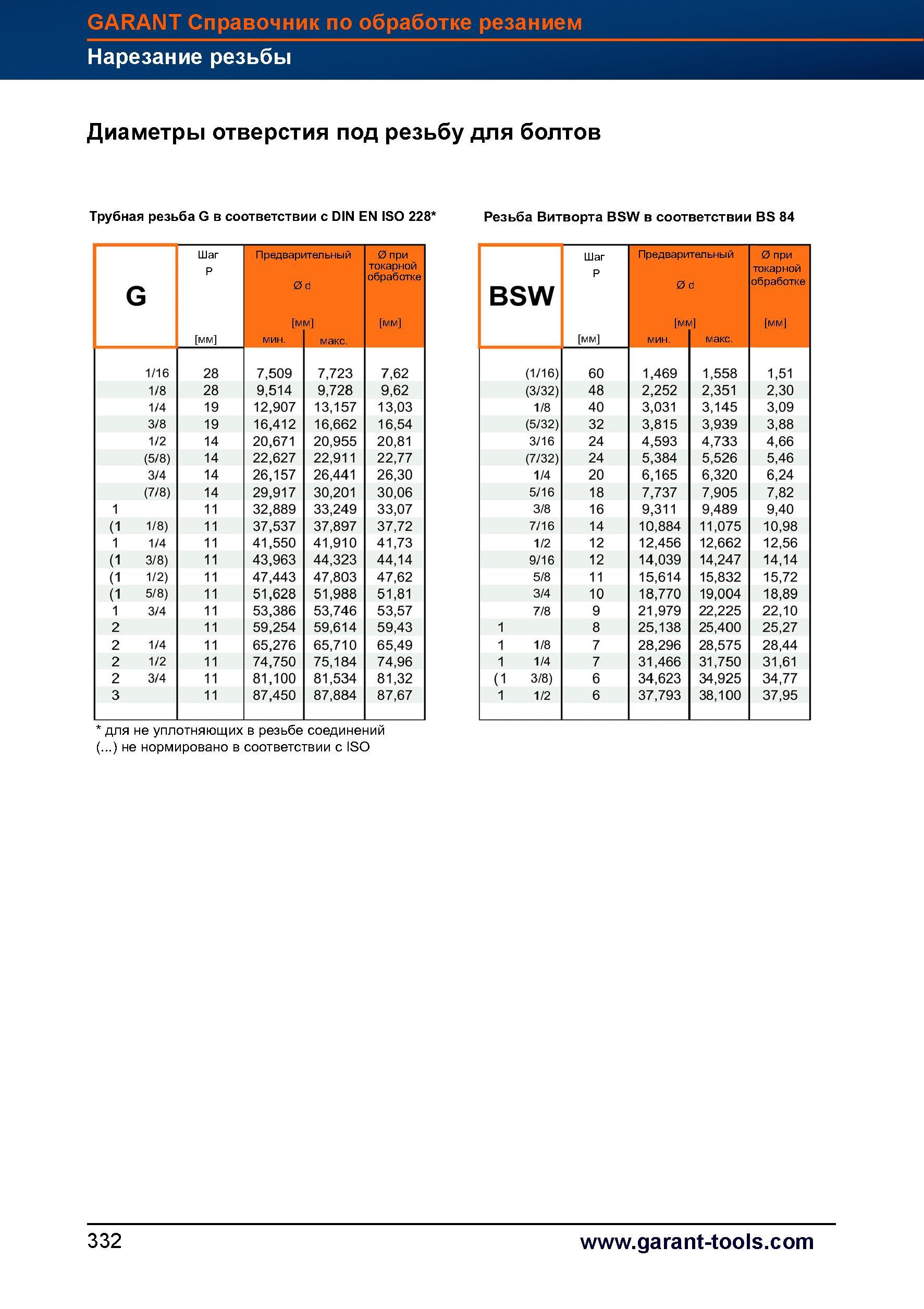

Диаметры отверстия под резьбу для болтов Трубная резьба G в соответствии с DIN EN ISO 228 G Шаг P Предварительный диаметр d мм 0 при токарной обработке мм мин. макс. 1/16 28 7,509 7,723 7,62 1/8 28 9,514 9,728 9,62 1/4 19 12,907 13,157 13,03 3/8 19 16,412 16,662 16,54 1/2 14 20,671 20,955 20,81 (5/8) 14 22,627 22,911 22,77 3/4 14 26,157 26,441 26,30 (7/8) 14 29,917 30,201 30,06 1 11 32,889 33,249 33,07 (1 1/8) 11 37,537 37,897 37,72 1 1/4 11 41,550 41,910 41,73 (1 3/8) 11 43,963 44,323 44,14 (1 1/2) 11 47,443 47,803 47,62 (1 5/8) 11 51,628 51,988 51,81 1 3/4 11 53,386 53,746 53,57 2 11 59,254 59,614 59,43 2 1/4 11 65,276 65,710 65,49 2 1/2 11 74,750 75,184 74,96 2 3/4 11 81,100 81,534 81,32 3 11 87,450 87,884 87,67 для не уплотняющих в резьбе соединений (...) не нормировано в соответствии с ISO Резьба Витворта BSW в соответствии BS 84 Шаг Предварительный 0 при P токарной BSW 0 d обработке мм мин. макс. (1/16) 60 1,469 1,558 1,51 (3/32) 48 2,252 2,351 2,30 1/8 40 3,031 3,145 3,09 (5/32) 32 3,815 3,939 3,88 3/16 24 4,593 4,733 4,66 (7/32) 24 5,384 5,526 5,46 1/4 20 6,165 6,320 6,24 5/16 18 7,737 7,905 7,82 3/8 16 9,311 9,489 9,40 7/16 14 10,884 11,075 10,98 1/2 12 12,456 12,662 12,56 9/16 12 14,039 14,247 14,14 5/8 11 15,614 15,832 15,72 3/4 10 18,770 19,004 18,89 7/8 9 21,979 22,225 22,10 1 8 25,138 25,400 25,27 1 1/8 7 28,296 28,575 28,44 1 1/4 7 31,466 31,750 31,61 (1 3/8) 6 34,623 34,925 34,77 1 1/2 6 37,793 38,100 37,95 332 GARANT Справочник по обработке резанием Нарезание резьбы
