HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

Диаметры отверстия под резьбу для болтов Американская крупная резьба в соответствии с ASME B1 1 Американская мелкая резьба в соответствии

359 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.331

359 Диаметры отверстия под резьбу для болтов Американская крупная резьба в соответствии с ASME B1 1 Американская мелкая резьба в соответствии Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 331

Диаметры отверстия под резьбу для болтов Американская крупная резьба в соответствии с ASME B1 1 Американская мелкая резьба в соответствии

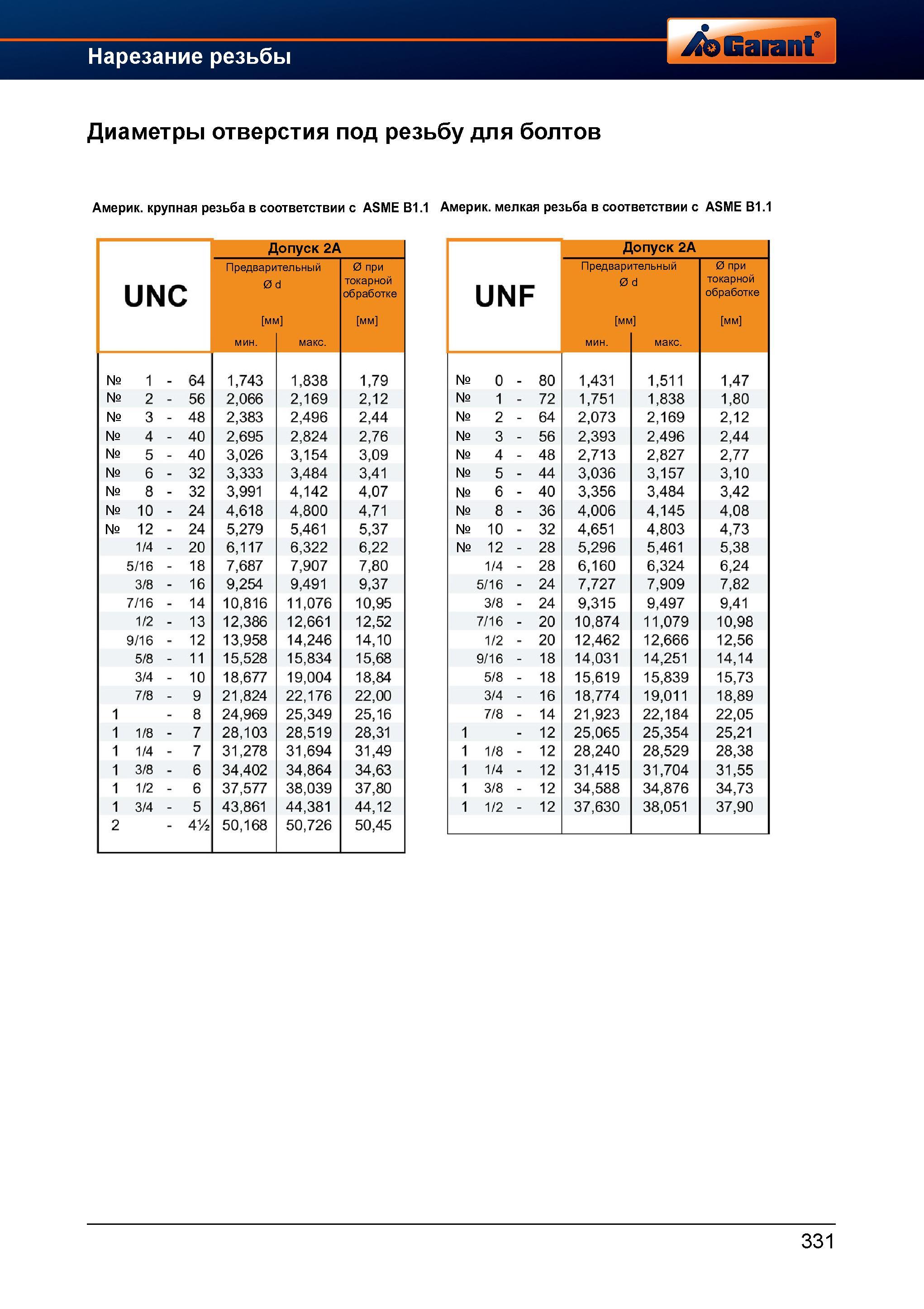

Диаметры отверстия под резьбу для болтов Американская крупная резьба в соответствии с ASME B1.1 Американская мелкая резьба в соответствии с ASME B1.1 Допуск 2A Предварительный диаметр при UNC d токарной обработке мм мин. макс. № 1 64 1,743 1,838 1,79 № 2 56 2,066 2,169 2,12 № 3 48 2,383 2,496 2,44 № 4 40 2,695 2,824 2,76 № 5 40 3,026 3,154 3,09 № 6 32 3,333 3,484 3,41 № 8 32 3,991 4,142 4,07 № 10 24 4,618 4,800 4,71 № 12 24 5,279 5,461 5,37 1/4 20 6,117 6,322 6,22 5/16 18 7,687 7,907 7,80 3/8 16 9,254 9,491 9,37 7/16 14 10,816 11,076 10,95 1/2 13 12,386 12,661 12,52 9/16 12 13,958 14,246 14,10 5/8 11 15,528 15,834 15,68 3/4 10 18,677 19,004 18,84 7/8 9 21,824 22,176 22,00 1 8 24,969 25,349 25,16 1 1/8 7 28,103 28,519 28,31 1 1/4 7 31,278 31,694 31,49 1 3/8 6 34,402 34,864 34,63 1 1/2 6 37,577 38,039 37,80 1 3/4 5 43,861 44,381 44,12 2 414 50,168 50,726 50,45 Допуск 2A Предварительный 0 при 0 d токарной UNF обработке мм мин. макс. № 0 80 1,431 1,511 1,47 № 1 - 72 1,751 1,838 1,80 № 2 - 64 2,073 2,169 2,12 № 3 - 56 2,393 2,496 2,44 № 4 - 48 2,713 2,827 2,77 № 5 - 44 3,036 3,157 3,10 № 6 - 40 3,356 3,484 3,42 № 8 - 36 4,006 4,145 4,08 № 10 - 32 4,651 4,803 4,73 № 12 - 28 5,296 5,461 5,38 1/4 - 28 6,160 6,324 6,24 5/16 - 24 7,727 7,909 7,82 3/8 - 24 9,315 9,497 9,41 7/16 - 20 10,874 11,079 10,98 1/2 - 20 12,462 12,666 12,56 9/16 - 18 14,031 14,251 14,14 5/8 - 18 15,619 15,839 15,73 3/4 - 16 18,774 19,011 18,89 7/8 - 14 21,923 22,184 22,05 1 - 12 25,065 25,354 25,21 1 1/8 - 12 28,240 28,529 28,38 1 1/4 - 12 31,415 31,704 31,55 1 3/8 - 12 34,588 34,876 34,73 1 1/2 - 12 37,630 38,051 37,90 331
