Диаметры отверстий под резьбу для болтов Диаметр отверстия под резьбу всегда должен быть меньше, чем наружный диаметр резьбы на плашке Пла

358 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.330

358 Диаметры отверстий под резьбу для болтов Диаметр отверстия под резьбу всегда должен быть меньше, чем наружный диаметр резьбы на плашке Пла Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 330

Диаметры отверстий под резьбу для болтов Диаметр отверстия под резьбу всегда должен быть меньше, чем наружный диаметр резьбы на плашке Пла

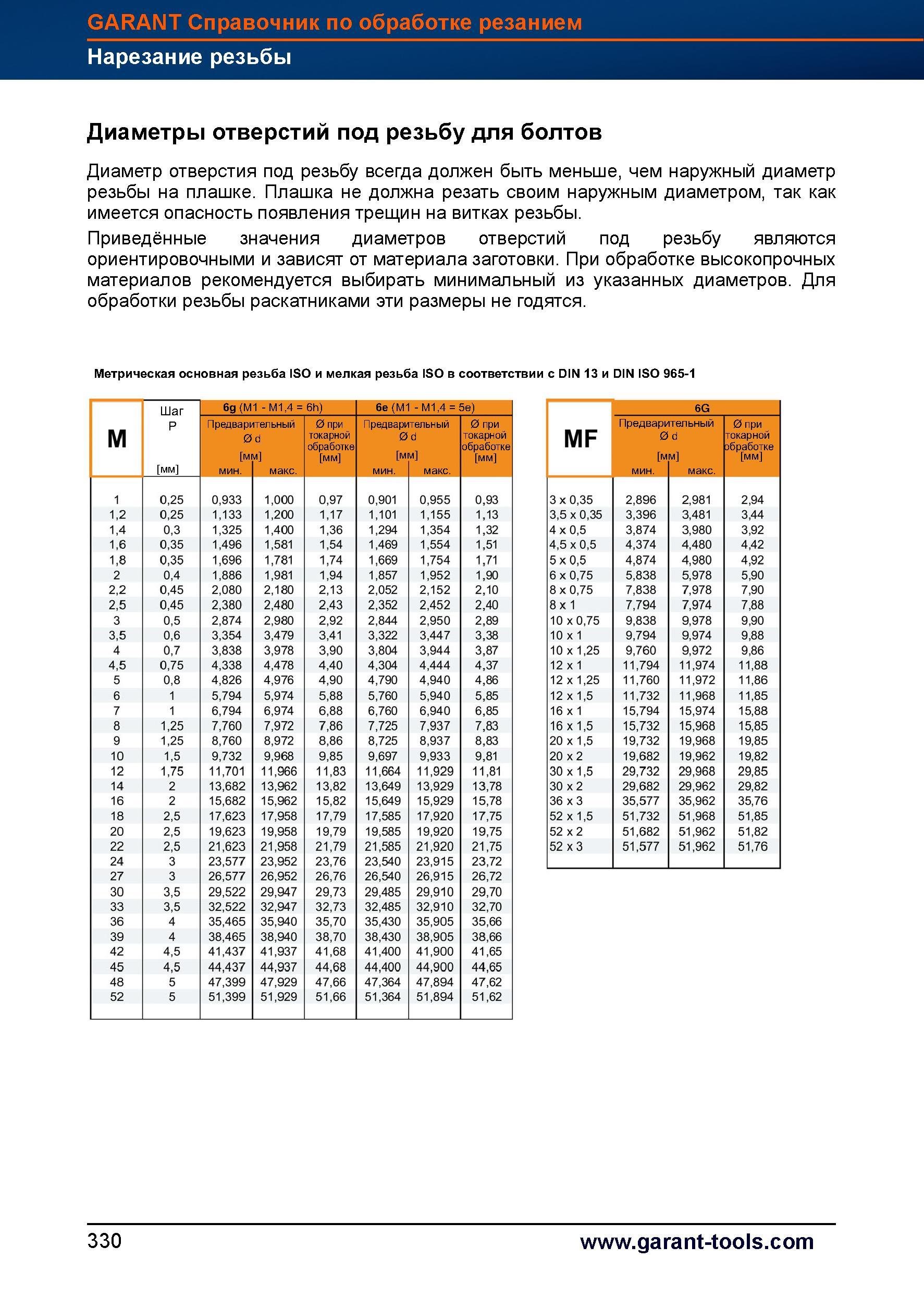

Диаметры отверстий под резьбу для болтов Диаметр отверстия под резьбу всегда должен быть меньше, чем наружный диаметр резьбы на плашке. Плашка не должна резать своим наружным диаметром, так как имеется опасность появления трещин на витках резьбы. Приведённые значения диаметров отверстий под резьбу являются ориентировочными и зависят от материала заготовки. При обработке высокопрочных материалов рекомендуется выбирать минимальный из указанных диаметров. Для обработки резьбы раскатниками эти размеры не годятся. Метрическая основная резьба ISO и мелкая резьба ISO в соответствии с DIN 13 и DIN ISO 965-1 Шаг 6g (M1 - M1,4 = 6h) 6e (M - M1,4 = 5e) м P Предварительный 0 при Предварительный 0 при 0 d токарной 0 d токарной м м обработке м м обработке мм мин. макс. 1 0,25 0,933 1,000 0,97 0,901 0,955 0,93 1,2 0,25 1,133 1,200 1,17 1,101 1,155 1,13 1,4 0,3 1,325 1,400 1,36 1,294 1,354 1,32 1,6 0,35 1,496 1,581 1,54 1,469 1,554 1,51 1,8 0,35 1,696 1,781 1,74 1,669 1,754 1,71 2 0,4 1,886 1,981 1,94 1,857 1,952 1,90 2,2 0,45 2,080 2,180 2,13 2,052 2,152 2,10 2,5 0,45 2,380 2,480 2,43 2,352 2,452 2,40 3 0,5 2,874 2,980 2,92 2,844 2,950 2,89 3,5 0,6 3,354 3,479 3,41 3,322 3,447 3,38 4 0,7 3,838 3,978 3,90 3,804 3,944 3,87 4,5 0,75 4,338 4,478 4,40 4,304 4,444 4,37 5 0,8 4,826 4,976 4,90 4,790 4,940 4,86 6 1 5,794 5,974 5,88 5,760 5,940 5,85 7 1 6,794 6,974 6,88 6,760 6,940 6,85 8 1,25 7,760 7,972 7,86 7,725 7,937 7,83 9 1,25 8,760 8,972 8,86 8,725 8,937 8,83 10 1,5 9,732 9,968 9,85 9,697 9,933 9,81 12 1,75 11,701 11,966 11,83 11,664 11,929 11,81 14 2 13,682 13,962 13,82 13,649 13,929 13,78 16 2 15,682 15,962 15,82 15,649 15,929 15,78 18 2,5 17,623 17,958 17,79 17,585 17,920 17,75 20 2,5 19,623 19,958 19,79 19,585 19,920 19,75 22 2,5 21,623 21,958 21,79 21,585 21,920 21,75 24 3 23,577 23,952 23,76 23,540 23,915 23,72 27 3 26,577 26,952 26,76 26,540 26,915 26,72 30 3,5 29,522 29,947 29,73 29,485 29,910 29,70 33 3,5 32,522 32,947 32,73 32,485 32,910 32,70 36 4 35,465 35,940 35,70 35,430 35,905 35,66 39 4 38,465 38,940 38,70 38,430 38,905 38,66 42 4,5 41,437 41,937 41,68 41,400 41,900 41,65 45 4,5 44,437 44,937 44,68 44,400 44,900 44,65 48 5 47,399 47,929 47,66 47,364 47,894 47,62 52 5 51,399 51,929 51,66 51,364 51,894 51,62 MF 6G Предвари 0 м мин. тельный d м макс. 0 при токарной обработке мм 3 х 0,35 2,896 2,981 2,94 3,5 х 0,35 3,396 3,481 3,44 4x0,5 3,874 3,980 3,92 4,5 х 0,5 4,374 4,480 4,42 5x0,5 4,874 4,980 4,92 6 х 0,75 5,838 5,978 5,90 8 х 0,75 7,838 7,978 7,90 8x1 7,794 7,974 7,88 10 х 0,75 9,838 9,978 9,90 10x1 9,794 9,974 9,88 10 х 1,25 9,760 9,972 9,86 12x1 11,794 11,974 11,88 12 х 1,25 11,760 11,972 11,86 12x1,5 11,732 11,968 11,85 16x1 15,794 15,974 15,88 16x1,5 15,732 15,968 15,85 20 х 1,5 19,732 19,968 19,85 20 х 2 19,682 19,962 19,82 30x1,5 29,732 29,968 29,85 30 х 2 29,682 29,962 29,82 36 хЗ 35,577 35,962 35,76 52 х 1,5 51,732 51,968 51,85 52 х 2 51,682 51,962 51,82 52x3 51,577 51,962 51,76 330 GARANT Справочник по обработке резанием Нарезание резьбы
