Диаметр сферы измерительного щупа детали и его длина 1 должны быть зафиксированы в списке инструментов

86 Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Вер. 2012 Стр.86

86 Диаметр сферы измерительного щупа детали и его длина 1 должны быть зафиксированы в списке инструментов Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 86

Диаметр сферы измерительного щупа детали и его длина 1 должны быть зафиксированы в списке инструментов

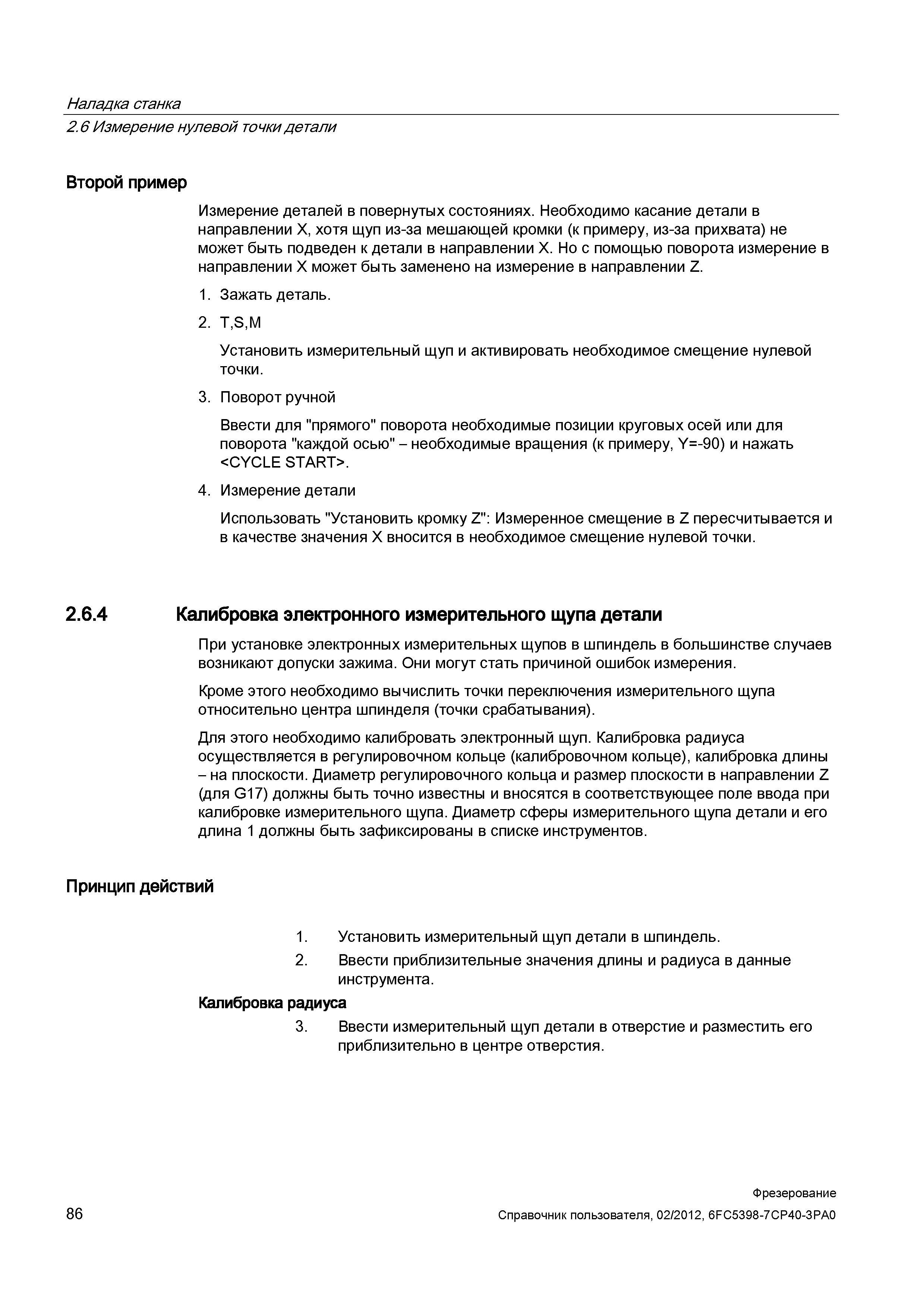

Диаметр сферы измерительного щупа детали и его длина 1 должны быть зафиксированы в списке инструментов _ Принцип действий 1. Установить измерительный щуп детали в шпиндель. 2. Ввести приблизительные значения длины и радиуса в данные инструмента. Калибровка радиуса 3. Ввести измерительный щуп детали в отверстие и разместить его приблизительно в центре отверстия. 86 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Наладка станка 2.6 Измерение нулевой точки детали Второй пример Измерение деталей в повернутых состояниях. Необходимо касание детали в направлении Х, хотя щуп из-за мешающей кромки (к примеру, из-за прихвата) не может быть подведен к детали в направлении Х. Но с помощью поворота измерение в направлении Х может быть заменено на измерение в направлении Z. 1. Зажать деталь. 2. T,S,M Установить измерительный щуп и активировать необходимое смещение нулевой точки. 3. Поворот ручной Ввести для "прямого" поворота необходимые позиции круговых осей или для поворота "каждой осью" - необходимые вращения (к примеру, Y=-90) и нажать . 4. Измерение детали Использовать "Установить кромку Z": Измеренное смещение в Z пересчитывается и в качестве значения Х вносится в необходимое смещение нулевой точки. 2.6.4 Калибровка электронного измерительного щупа детали При установке электронных измерительных щупов в шпиндель в большинстве случаев возникают допуски зажима. Они могут стать причиной ошибок измерения. Кроме этого необходимо вычислить точки переключения измерительного щупа относительно центра шпинделя (точки срабатывания). Для этого необходимо калибровать электронный щуп. Калибровка радиуса осуществляется в регулировочном кольце (калибровочном кольце), калибровка длины - на плоскости. Диаметр регулировочного кольца и размер плоскости в направлении Z (для G17) должны быть точно известны и вносятся в соответствующее поле ввода при калибровке измерительного щупа.
