Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2015 Новый инструмент и оснастка 2015-1 (Всего 336 стр.)

Державки Walter с прижимом повышенной жёсткости Немецкий токарный инструмент DWLN-P с направленной подачей СОЖ и призматическим хвостовиком

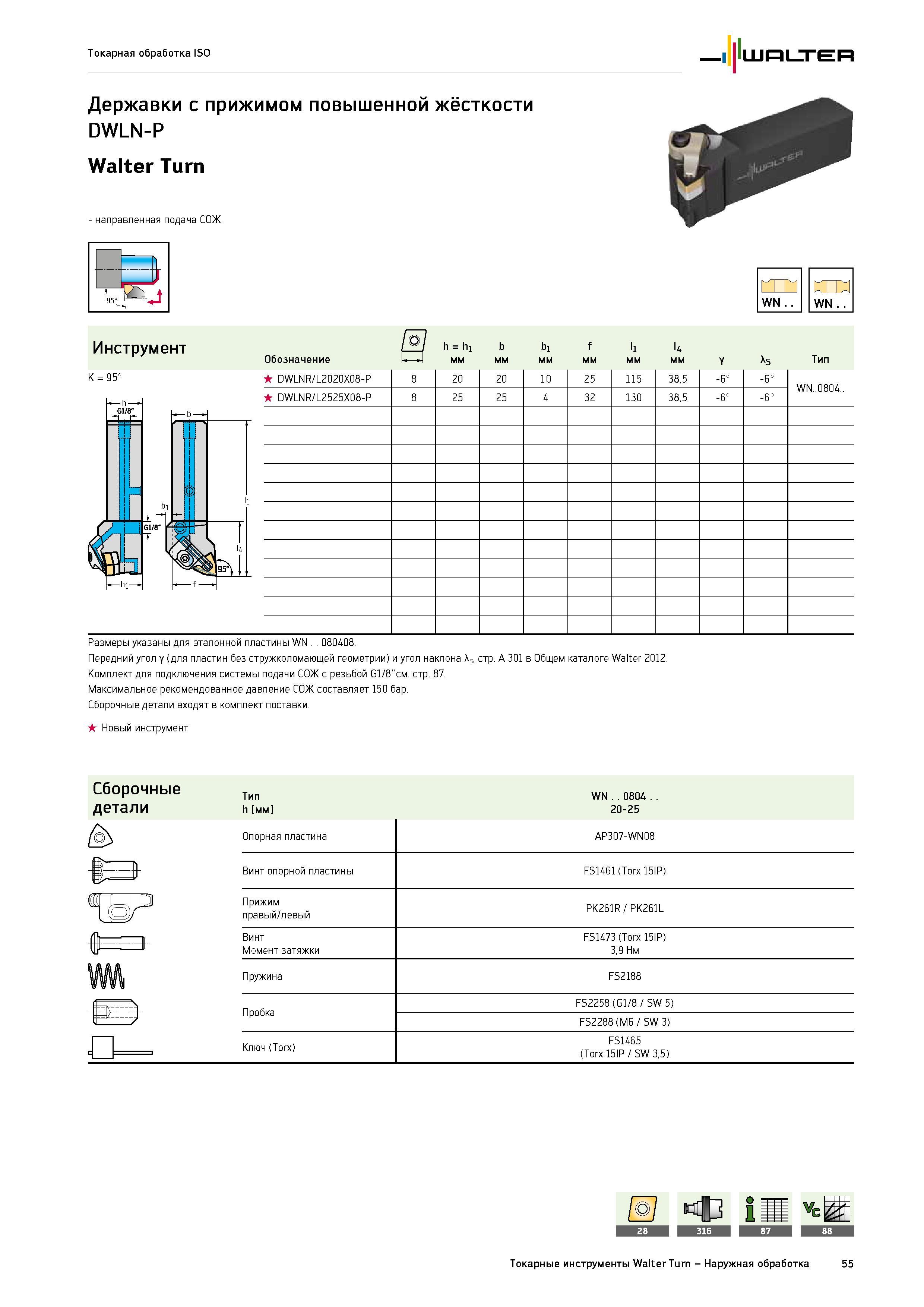

57 Каталог WALTER 2015 Новый металлорежущий инструмент и оснастка Инновации 2015-1 Стр.55

57 Державки Walter с прижимом повышенной жёсткости Немецкий токарный инструмент DWLN-P с направленной подачей СОЖ и призматическим хвостовиком Каталог WALTER 2015 Новый металлорежущий инструмент и инструментальная оснастка для станков и центров с ЧПУ Инновации 2015-1 Стр. 55

Державки Walter с прижимом повышенной жёсткости Немецкий токарный инструмент DWLN-P с направленной подачей СОЖ и призматическим хвостовиком

Державки Walter с прижимом повышенной жёсткости Немецкий токарный инструмент DWLN-P с направленной подачей СОЖ и призматическим хвостовиком _ WN ста WN Инструмент h hi b b1 f l1 l4 Обозначение J мм Y S Тип K 95 DWLNR/L2020X08-P 8 20 20 10 25 115 385 -6 -6 WN 0804 DWLNR/L2525X08-P 8 25 25 4 32 130 385 -6 -6 Размеры указаны для эталонной пластины WN 080408. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона s стр. A 301 в Общем каталоге Walter 2012. Комплект для подключения системы подачи СОЖ с резьбой G1/8"см. стр. 87. Максимальное рекомендованное давление СОЖ составляет 150 бар. Сборочные детали входят в комплект поставки. Новый инструмент Сборочные Тип WN 0804 детали h мм 20-25 Опорная пластина Винт опорной пластины Прижим правый левый Винт Момент затяжки Пружина Пробка Ключ (Torx) AP307-WN08 FS1461 (Torx 15IP) PK261R PK261L FS1473 (Torx 15IP) 39 Нм FS2188 FS2258 (G1/8 SW 5) FS2288 (M6 SW 3) FS1465 (Torx 15IP SW 35) Токарная обработка ISO
