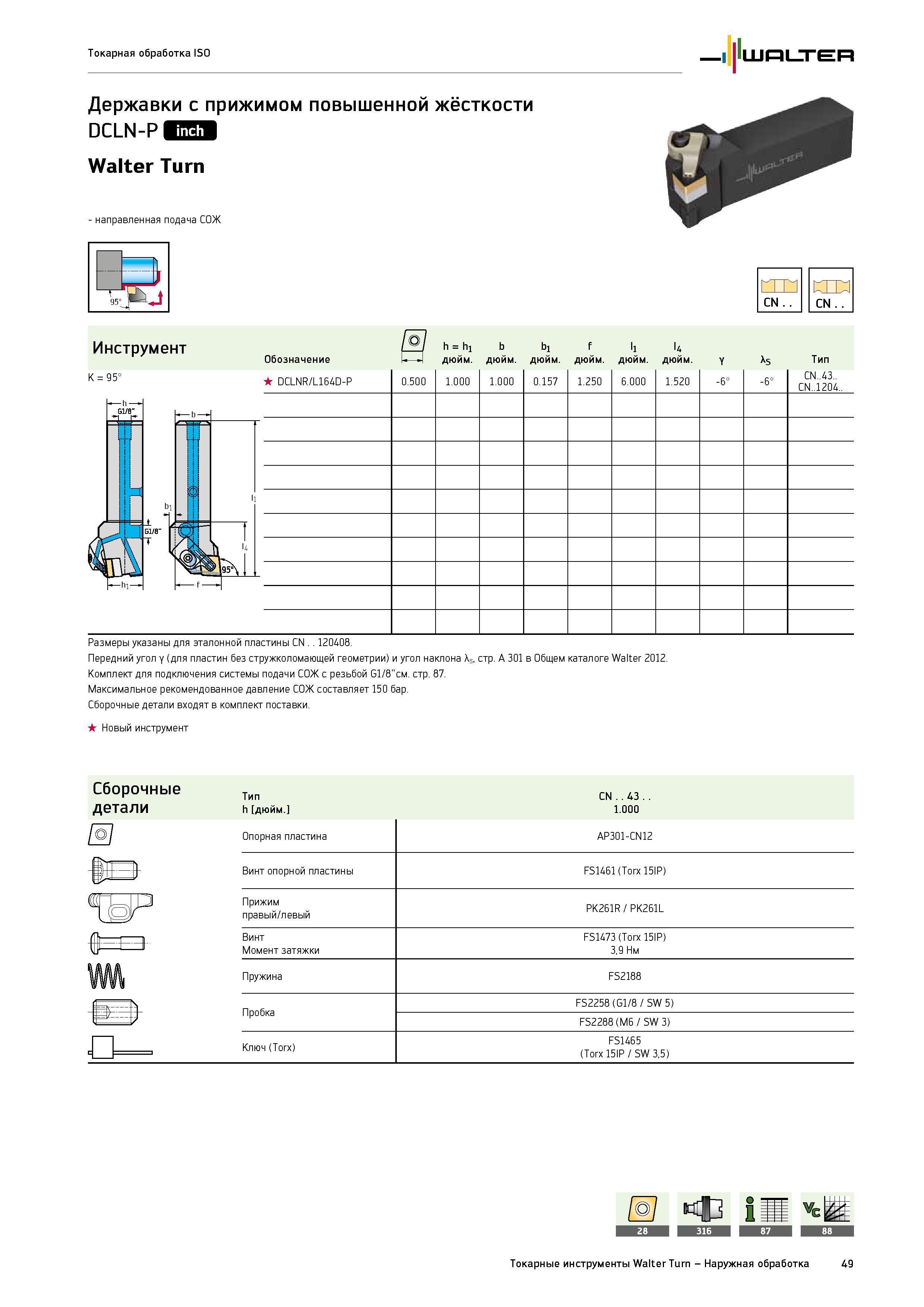

51 Каталог WALTER 2015 Новый металлорежущий инструмент и оснастка Инновации 2015-1 Стр.49

51 Державки Walter с прижимом повышенной жёсткости DCLN-P Walter Turn направленная подача СОЖ CN га CN Инструмент K 95 Обозначение h h1 дюйм b дюйм Каталог WALTER 2015 Новый металлорежущий инструмент и инструментальная оснастка для станков и центров с ЧПУ Инновации 2015-1 Стр. 49

Державки Walter с прижимом повышенной жёсткости DCLN-P Walter Turn направленная подача СОЖ CN га CN Инструмент K 95 Обозначение h h1 дюйм b дюйм

Державки Walter с прижимом повышенной жёсткости DCLN-P Walter Turn направленная подача СОЖ CN га CN Инструмент K 95 Обозначение h h1 дюйм. b дюйм. b1 дюйм. f дюйм. l1 l4 дюйм. Тип DCLNR L164D-P 0.500 1.000 1.000 0.157 1.250 6.000 1.520 -6 -6 CN 43 CN 1204 Размеры указаны для эталонной пластины CN 120408. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона s стр. A 301 в Общем каталоге Walter 2012. Комплект для подключения системы подачи СОЖ с резьбой Б1/8"см. стр. 87. Максимальное рекомендованное давление СОЖ составляет 150 бар. Сборочные детали входят в комплект поставки. Новый инструмент Y Сборочные Тип CN 43 детали h дюйм. 1.000 Опорная пластина Винт опорной пластины Прижим правый левый Винт Момент затяжки Пружина Пробка Ключ (Torx) AP301-CN12 FS1461 (Torx 15IP) PK261R PK261L FS1473 (Torx 15IP) 39 Нм FS2188 FS2258 (G1/8 SW 5) FS2288 (M6 SW 3) FS1465 (Torx 15IP SW 35) Токарная обработка ISO Walter
