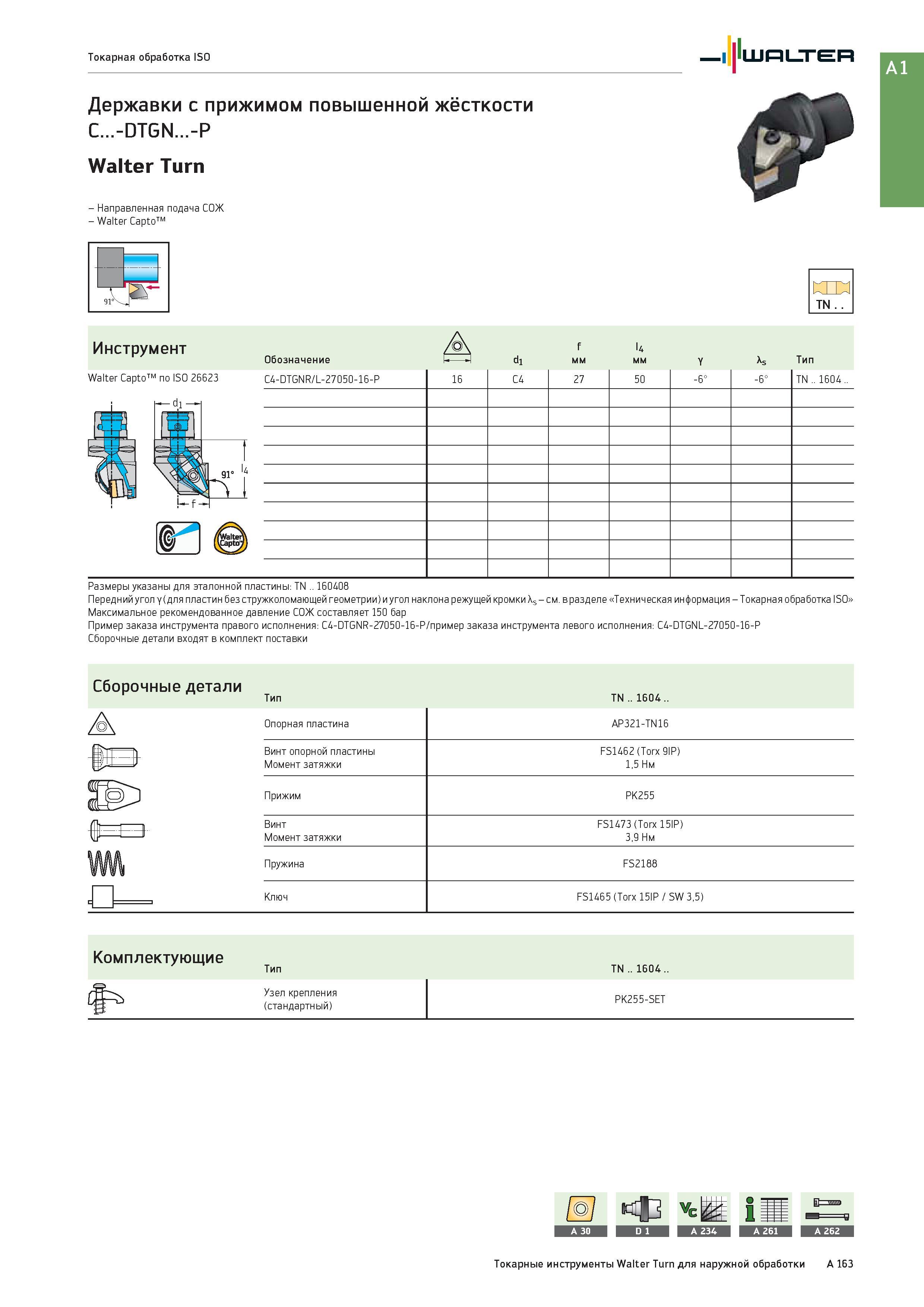

179 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A163

179 Державки Walter с прижимом повышенной жёсткости C -DTGN -P TN Инструмент А f l4 Обозначение J d1 мм Y Xs Тип C4-DTGNR/L-27050-16-P 16 C4 27 50 -6° -6° TN Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A163

Державки Walter с прижимом повышенной жёсткости C -DTGN -P TN Инструмент А f l4 Обозначение J d1 мм Y Xs Тип C4-DTGNR/L-27050-16-P 16 C4 27 50 -6° -6° TN

Державки Walter с прижимом повышенной жёсткости C...-DTGN...-P TN . . Инструмент А f l4 Обозначение J d1 мм Y Xs Тип C4-DTGNR/L-27050-16-P 16 C4 27 50 -6° -6° TN .. 1604 .. Размеры указаны для эталонной пластины: TN .. 160408 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Токарная обработка ISO Walter Turn - Направленная подача СОЖ - Walter Capto jar- Walter Capto по ISO 26623 I mRLTER Техническая информация - Токарная обработка ISO Максимальное рекомендованное давление СОЖ составляет 150 бар Пример заказа инструмента правого исполнения: C4-DTGNR-27050-16-P/пример заказа инструмента левого исполнения: C4-DTGNL-27050-16-P Сборочные детали входят в комплект поставки Сборочные детали Тип TN .. 1604 . Комплектующие Тип Узел крепления (стандартный) TN .. 1604 .. PK255-SET Токарные инструменты Walter Turn для наружной обработки A 163
