Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2017 Инструмент и оснастка для станков (Всего 2605 стр.)

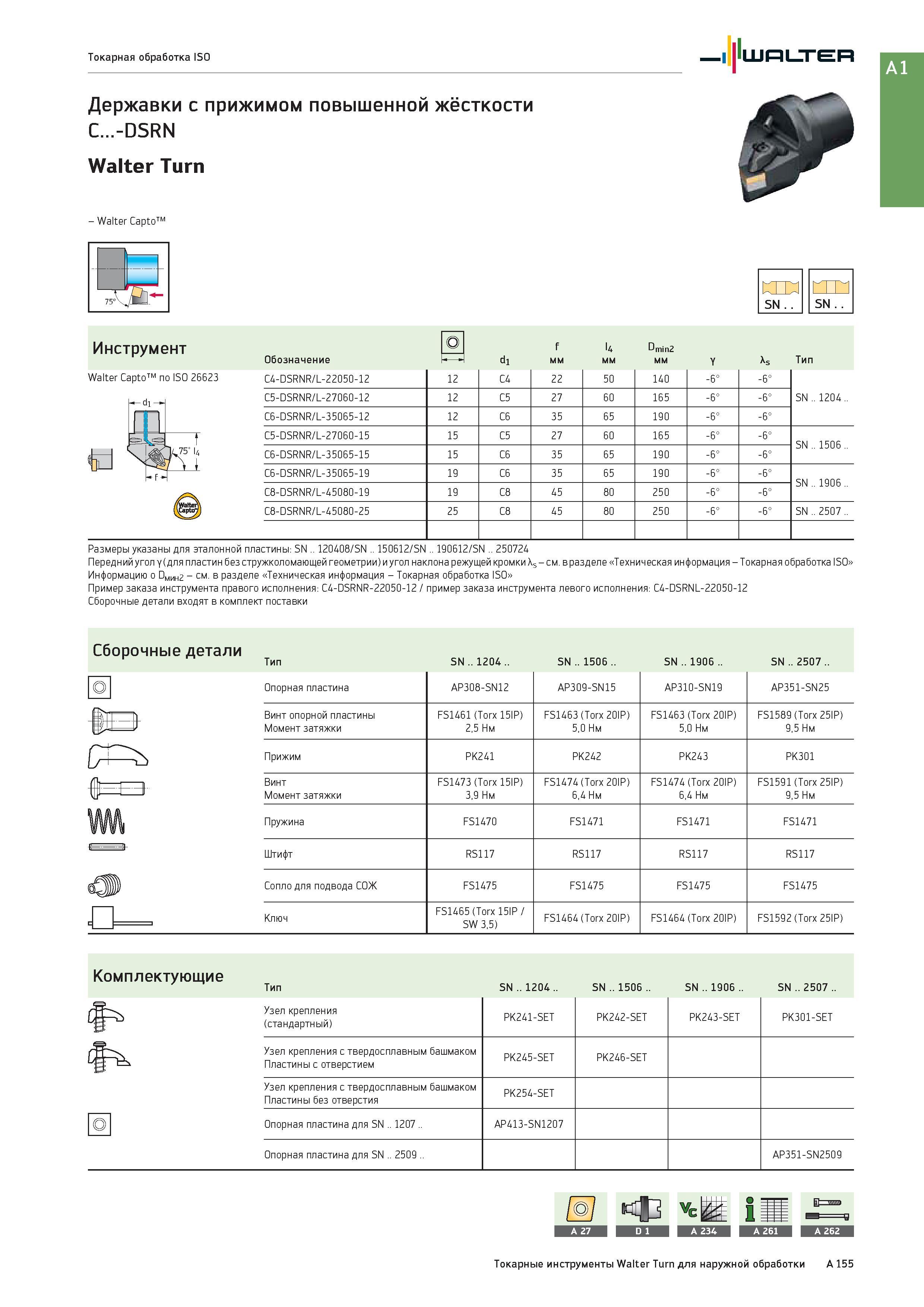

171 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A155

171 Державки Walter с прижимом повышенной жёсткости C -DSRN Walter Turn - Walter Capto SN Инструмент Walter Capto по ISO 26623 -di- Обозначение di f мм l4 мм Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A155

Державки Walter с прижимом повышенной жёсткости C -DSRN Walter Turn - Walter Capto SN Инструмент Walter Capto по ISO 26623 -di- Обозначение di f мм l4 мм

Державки Walter с прижимом повышенной жёсткости C...-DSRN Walter Turn - Walter Capto SN . . Инструмент Walter Capto по ISO 26623 -di- Обозначение di f мм l4 мм Dmin2 мм Тип C4-DSRNR/L-22050-12 12 C4 22 50 140 -6° -6° C5-DSRNR/L-27060-12 12 C5 27 60 165 -6° -6° SN .. 1204 .. C6-DSRNR/L-35065-12 12 C6 35 65 190 -6° -6° C5-DSRNR/L-27060-15 15 C5 27 60 165 -6° -6° SN .. 1506 .. C6-DSRNR/L-35065-15 15 C6 35 65 190 -6° -6° C6-DSRNR/L-35065-19 19 C6 35 65 190 -6° -6° SN .. 1906 .. C8-DSRNR/L-45080-19 19 C8 45 80 250 -6° -6° C8-DSRNR/L-45080-25 25 C8 45 80 250 -6° -6° SN .. 2507 .. Токарная обработка ISO Walter Размеры указаны для эталонной пластины: SN .. 120408/SN .. 150612/SN .. 190612/SN .. 250724 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Информацию о Dмин2 - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: C4-DSRNR-22050-12 / пример заказа инструмента левого исполнения: C4-DSRNL-22050-12 Сборочные детали входят в комплект поставки A Y s Сборочные детали Тип SN .. 1204 .. SN .. 1506 .. SN .. 1906 .. SN .. 2507 .. Опорная пластина AP308-SN12 AP309-SN15 AP310-SN19 AP351-SN25 Винт опорной пластины Момент затяжки FS1461 (Torx 15IP) 2,5 Нм FS1463 (Torx 20IP) 5,0 Нм FS1463 (Torx 20IP) 5,0 Нм FS1589 (Torx 25IP) 9,5 Нм Прижим PK241 PK242 PK243 PK301 Винт Момент затяжки FS1473 (Torx 15IP) 3,9 Нм FS1474 (Torx 20IP) 6,4 Нм FS1474 (Torx 20IP) 6,4 Нм FS1591 (Torx 25IP) 9,5 Нм Пружина FS1470 FS1471 FS1471 FS1471 Штифт RS117 RS117 RS117 RS117 Сопло для подвода СОЖ FS1475 FS1475 FS1475 FS1475 Ключ FS1465 (Torx 15IP / SW 3,5) FS1464 (Torx 20IP) FS1464 (Torx 20IP) FS1592 (Torx 25IP) Комплектующие Тип SN .. 1204 .. SN .. 1506 .. SN .. 1906 .. SN .. 2507 .. Узел крепления (стандартный) PK241-SET PK242-SET PK243-SET PK301-SET Узел крепления с твердосплавным башмаком Н5 Пластины с отверстием PK245-SET PK246-SET Узел крепления с твердосплавным башмаком Пластины без отверстия PK254-SET Q Опорная пластина для SN .. 1207 .. AP413-SN1207 Опорная пластина для SN .. 2509 .. AP351-SN2509 Токарные инструменты Walter Turn для наружной обработки A 155
