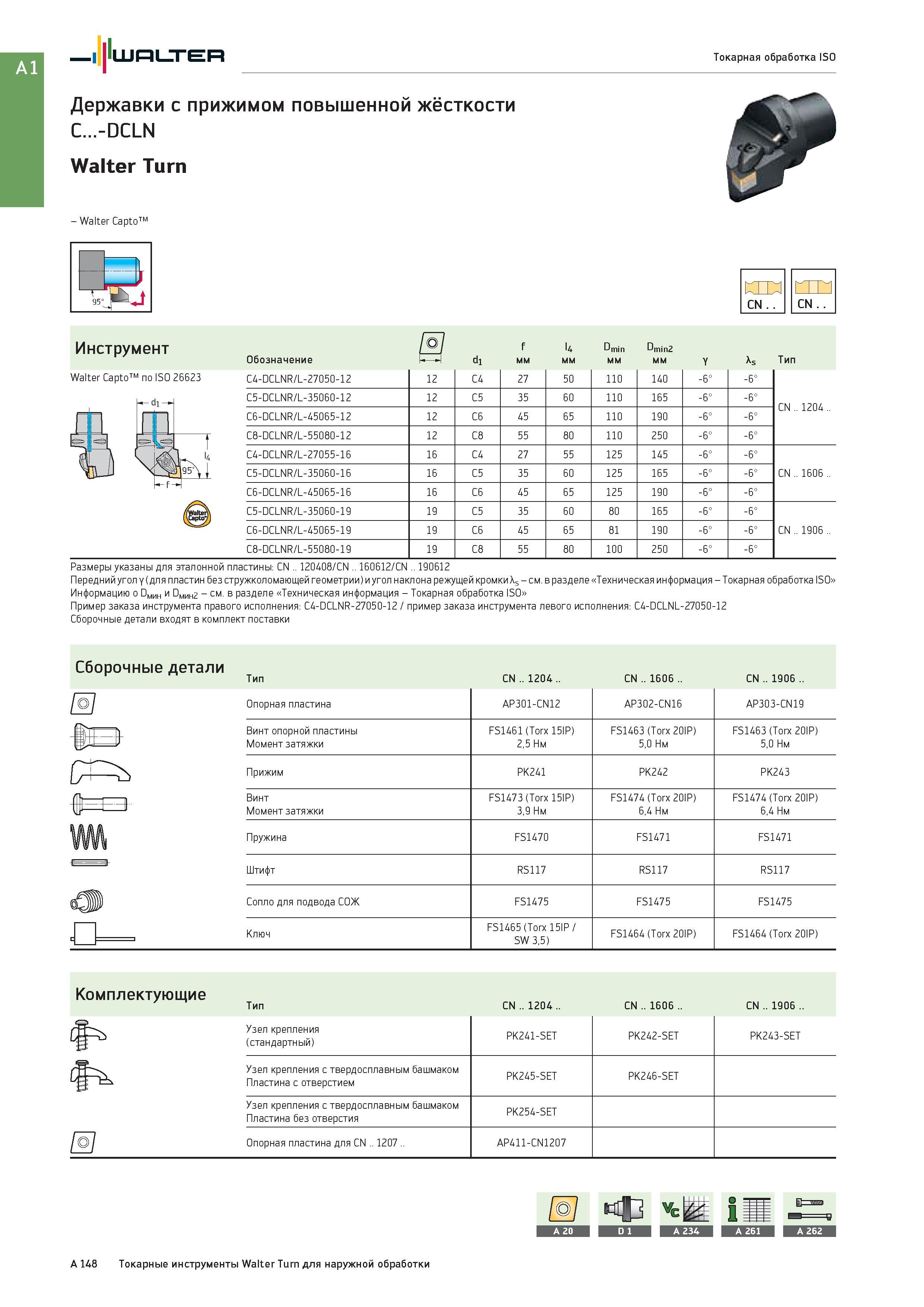

164 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A148

164 Державки Walter с прижимом повышенной жёсткости C -DCLN Walter Turn - Walter Capto Инструмент Walter Capto по ISO 26623 CN CN Обозначение di f мм l4 мм D Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A148

Державки Walter с прижимом повышенной жёсткости C -DCLN Walter Turn - Walter Capto Инструмент Walter Capto по ISO 26623 CN CN Обозначение di f мм l4 мм D

Державки Walter с прижимом повышенной жёсткости C...-DCLN Walter Turn - Walter Capto Инструмент Walter Capto по ISO 26623 CN . . CN . Обозначение di f мм l4 мм Dmin мм Dmin2 мм Y As Тип C4-DCLNR/L-27050-12 12 C4 27 50 110 140 -6° -6° C5-DCLNR/L-35060-12 12 C5 35 60 110 165 -6° -6° CN .. 1204 .. C6-DCLNR/L-45065-12 12 C6 45 65 110 190 -6° -6° C8-DCLNR/L-55080-12 12 C8 55 80 110 250 -6° -6° C4-DCLNR/L-27055-16 16 C4 27 55 125 145 -6° -6° C5-DCLNR/L-35060-16 16 C5 35 60 125 165 -6° -6° CN .. 1606 .. C6-DCLNR/L-45065-16 16 C6 45 65 125 190 -6° -6° C5-DCLNR/L-35060-19 19 C5 35 60 80 165 -6° -6° C6-DCLNR/L-45065-19 19 C6 45 65 81 190 -6° -6° CN .. 1906 .. C8-DCLNR/L-55080-19 19 C8 55 80 100 250 -6° -6° Walter Токарная обработка ISO Размеры указаны для эталонной пластины: CN .. 120408/CN .. 160612/CN .. 190612 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Информацию о DMm и DMm2 - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: C4-DCLNR-27050-12 / пример заказа инструмента левого исполнения: C4-DCLNL-27050-12 Сборочные детали входят в комплект поставки Сборочные детали Тип CN .. 1204 .. CN .. 1606 .. CN .. 1906 .. Опорная пластина AP301-CN12 AP302-CN16 AP303-CN19 Винт опорной пластины Момент затяжки FS1461 (Torx 15IP) 2,5 Нм FS1463 (Torx 20IP) 5,0 Нм FS1463 (Torx 20IP) 5,0 Нм Прижим PK241 PK242 PK243 Винт Момент затяжки FS1473 (Torx 15IP) 3,9 Нм FS1474 (Torx 20IP) 6,4 Нм FS1474 (Torx 20IP) 6,4 Нм Пружина FS1470 FS1471 FS1471 Штифт RS117 RS117 RS117 Сопло для подвода СОЖ FS1475 FS1475 FS1475 Ключ FS1465 (Torx 15IP / SW 3,5) FS1464 (Torx 20IP) FS1464 (Torx 20IP) Комплектующие Тип CN .. 1204 .. CN .. 1606 .. CN .. 1906 .. Узел крепления (стандартный) PK241-SET PK242-SET PK243-SET Узел крепления с твердосплавным башмаком Пластина с отверстием PK245-SET PK246-SET Узел крепления с твердосплавным башмаком Пластина без отверстия PK254-SET Опорная пластина для CN .. 1207 .. AP411-CN1207 A 148 Токарные инструменты Walter Turn для наружной обработки
