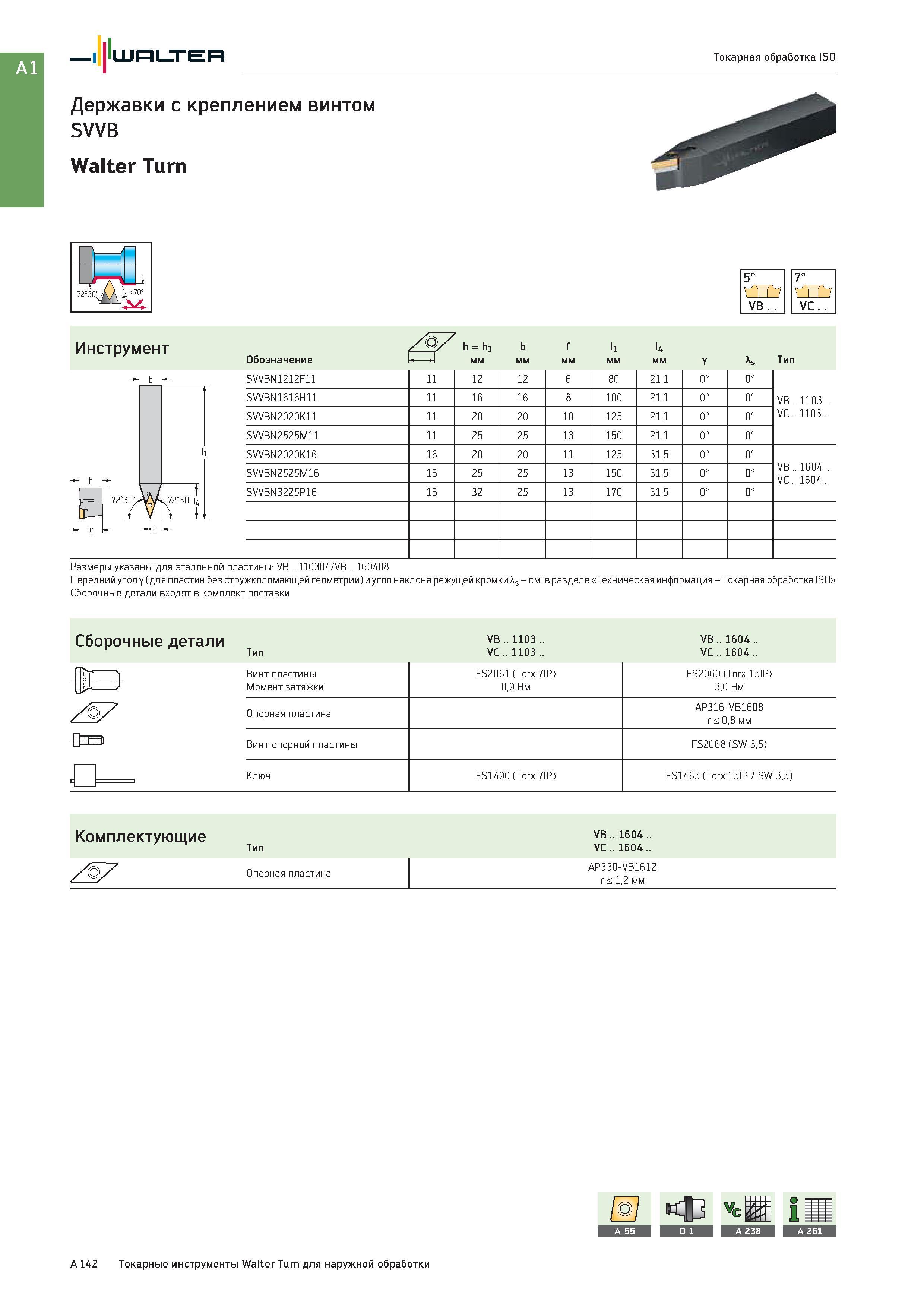

158 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A142

158 Державки Walter с креплением винтом SVVB Walter Turn 5° 7° VB VC Инструмент h = h1 b f l1 14 Обозначение 1- А мм Y As Тип SVVBN1212F11 11 12 12 6 80 21,1 Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A142

Державки Walter с креплением винтом SVVB Walter Turn 5° 7° VB VC Инструмент h = h1 b f l1 14 Обозначение 1- А мм Y As Тип SVVBN1212F11 11 12 12 6 80 21,1

Державки Walter с креплением винтом SVVB Walter Turn 5° 7° VB . . VC . . Инструмент h = h1 b f l1 14 Обозначение 1- А мм Y As Тип SVVBN1212F11 11 12 12 6 80 21,1 0° 0° VB .. 1103 .. VC .. 1103 .. SVVBN1616H11 11 16 16 8 100 21,1 0° 0° SVVBN2020K11 11 20 20 10 125 21,1 0° 0° SVVBN2525M11 11 25 25 13 150 21,1 0° 0° SVVBN2020K16 16 20 20 11 125 31,5 0° 0° VB .. 1604 .. Walter Токарная обработка ISO VC .. 1604 .. SVVBN2525M16 16 25 25 13 150 31,5 0° 0° SVVBN3225P16 16 32 25 13 170 31,5 0° 0° Размеры указаны для эталонной пластины: VB .. 110304/VB .. 160408 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Сборочные детали входят в комплект поставки Сборочные детали VB .. 1103 .. VB .. 1604 .. Тип VC .. 1103 .. VC .. 1604 .. Комплектующие Тип VB .. 1604 .. VC .. 1604 .. Опорная пластина AP330-VB1612 r < 1,2 мм A 142 Токарные инструменты Walter Turn для наружной обработки
