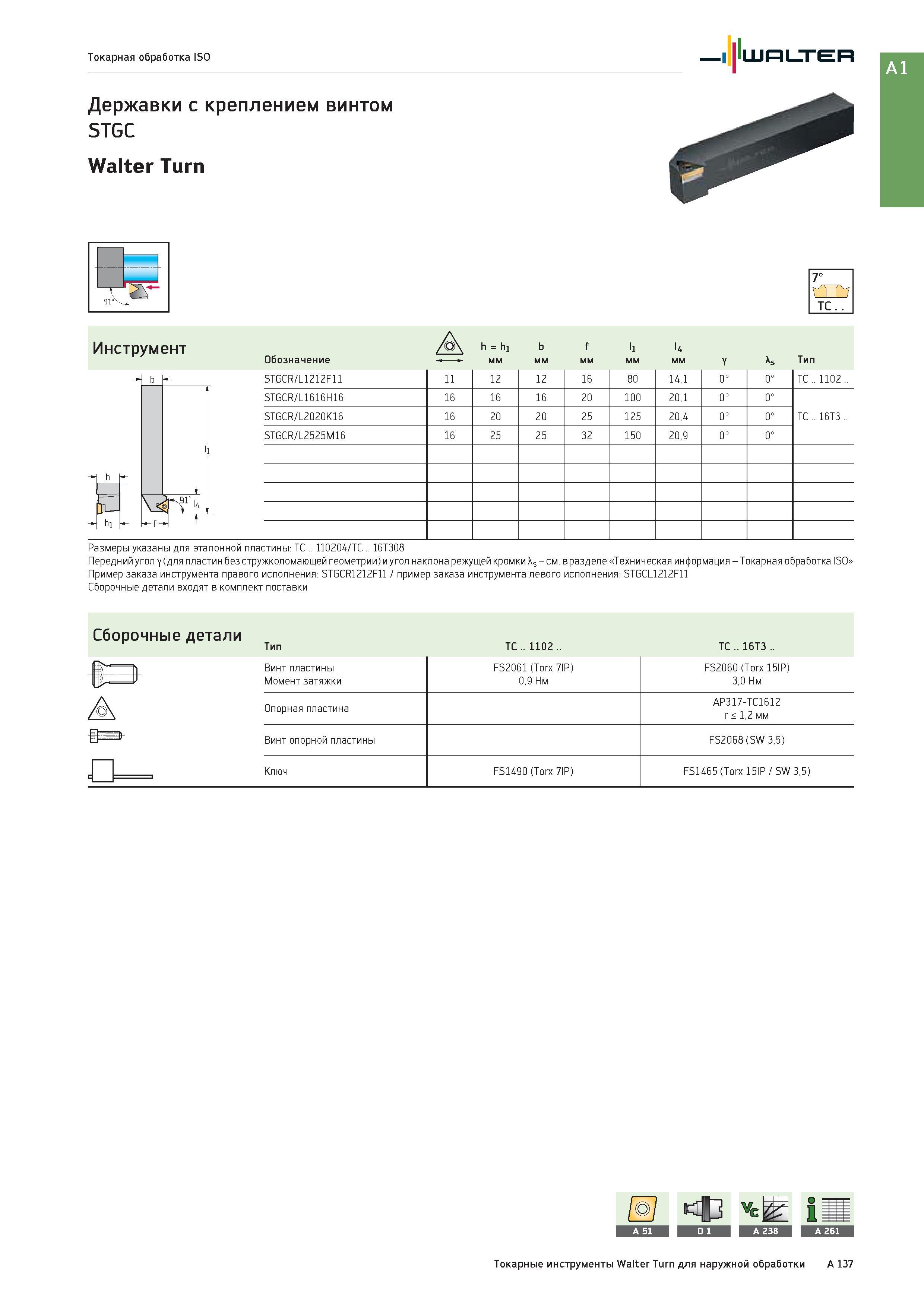

153 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A137

153 Державки Walter с креплением винтом STGC Walter Turn 7° TC Инструмент Обозначение 4b h = h1 мм b мм f мм l1 мм l4 мм y As Тип -H b h- STGCR/L1212F11 11 1 Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A137

Державки Walter с креплением винтом STGC Walter Turn 7° TC Инструмент Обозначение 4b h = h1 мм b мм f мм l1 мм l4 мм y As Тип -H b h- STGCR/L1212F11 11 1

Державки Walter с креплением винтом STGC Walter Turn 7° TC . . Инструмент Обозначение 4b h = h1 мм b мм f мм l1 мм l4 мм y As Тип -H b h- STGCR/L1212F11 11 12 12 16 80 14,1 0° 0° TC .. 1102 .. STGCR/L1616H16 16 16 16 20 100 20,1 0° 0° STGCR/L2020K16 16 20 20 25 125 20,4 0° 0° TC .. 16T3 .. STGCR/L2525M16 16 25 25 32 150 20,9 0° 0° l -н h L= IjU у 14 hi f- Токарная обработка ISO Walter Размеры указаны для эталонной пластины: TC .. 110204/TC .. 16T308 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: STGCR1212F11 / пример заказа инструмента левого исполнения: STGCL1212F11 Сборочные детали входят в комплект поставки Сборочные детали Тип TC .. 1102 .. TC .. 16T3 .. Токарные инструменты Walter Turn для наружной обработки A 137
