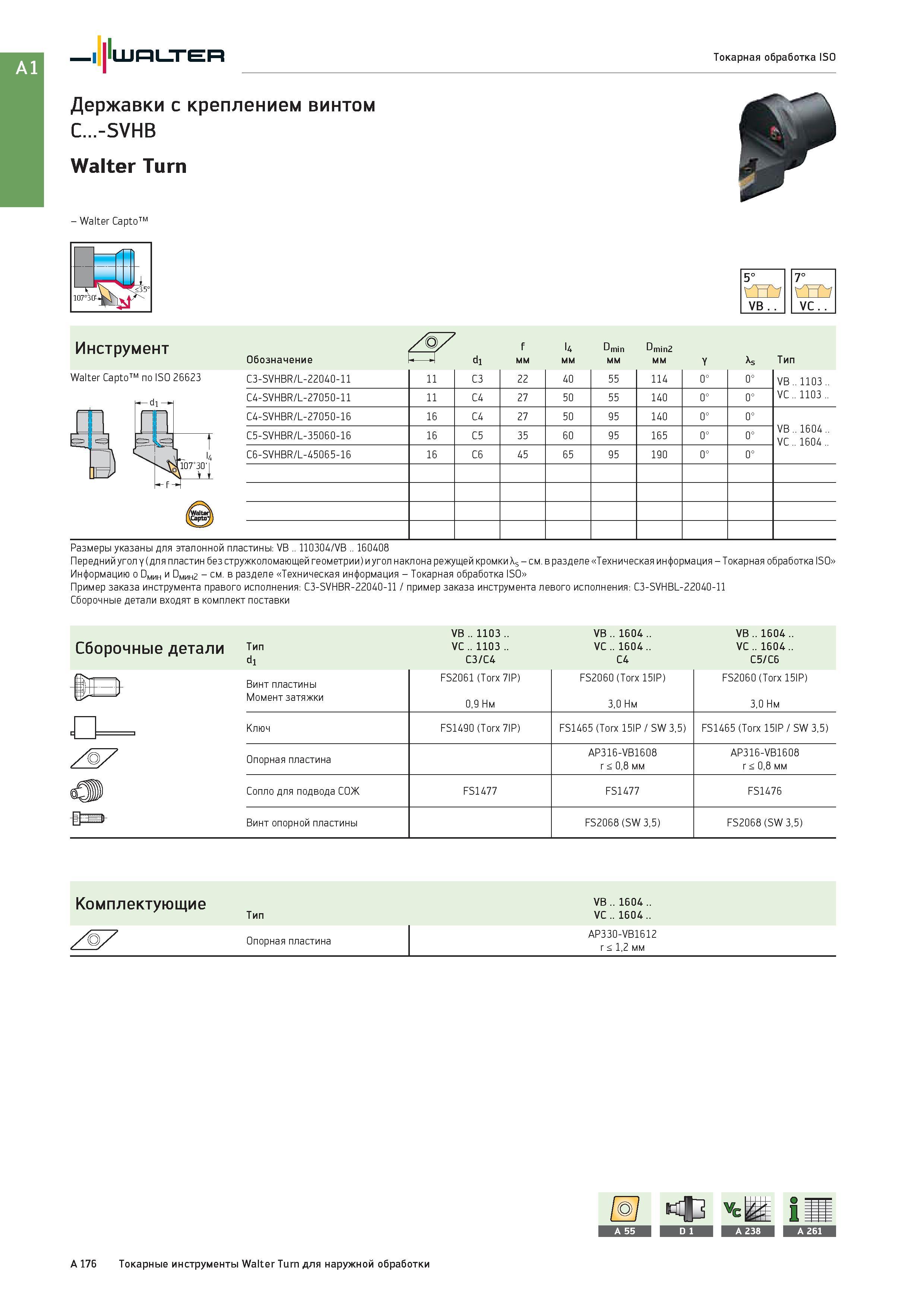

192 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A176

192 Державки Walter с креплением винтом C -SVHB Walter Turn - Walter Capto 5° VB VC Размеры указаны для эталонной пластины: VB 110304/VB 160408 Передний угол Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A176

Державки Walter с креплением винтом C -SVHB Walter Turn - Walter Capto 5° VB VC Размеры указаны для эталонной пластины: VB 110304/VB 160408 Передний угол

Державки Walter с креплением винтом C...-SVHB Walter Turn - Walter Capto 5° VB . . VC . . Размеры указаны для эталонной пластины: VB .. 110304/VB .. 160408 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Информацию о Dмин и Dмин2 - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: C3-SVHBR-22040-11 / пример заказа инструмента левого исполнения: C3-SVHBL-22040-11 Сборочные детали входят в комплект поставки VB .. 1103 .. VB .. 1604 .. VB .. 1604 .. Walter Токарная обработка ISO Сборочные детали Тип VC .. 1103 .. C3/C4 VC .. 1604 .. C4 VC .. 1604 .. C5/C6 Винт пластины FS2061 (Torx 7IP) FS2060 (Torx 15IP) FS2060 (Torx 15IP) Момент затяжки 0,9 Нм 3,0 Нм 3,0 Нм Ключ FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) Опорная пластина AP316-VB1608 r < 0,8 мм AP316-VB1608 r < 0,8 мм Сопло для подвода СОЖ FS1477 FS1477 FS1476 Винт опорной пластины FS2068 (SW 3,5) FS2068 (SW 3,5) Комплектующие Тип VB .. 1604 .. VC .. 1604 .. Опорная пластина AP330-VB1612 r < 1,2 мм A 176 Токарные инструменты Walter Turn для наружной обработки
