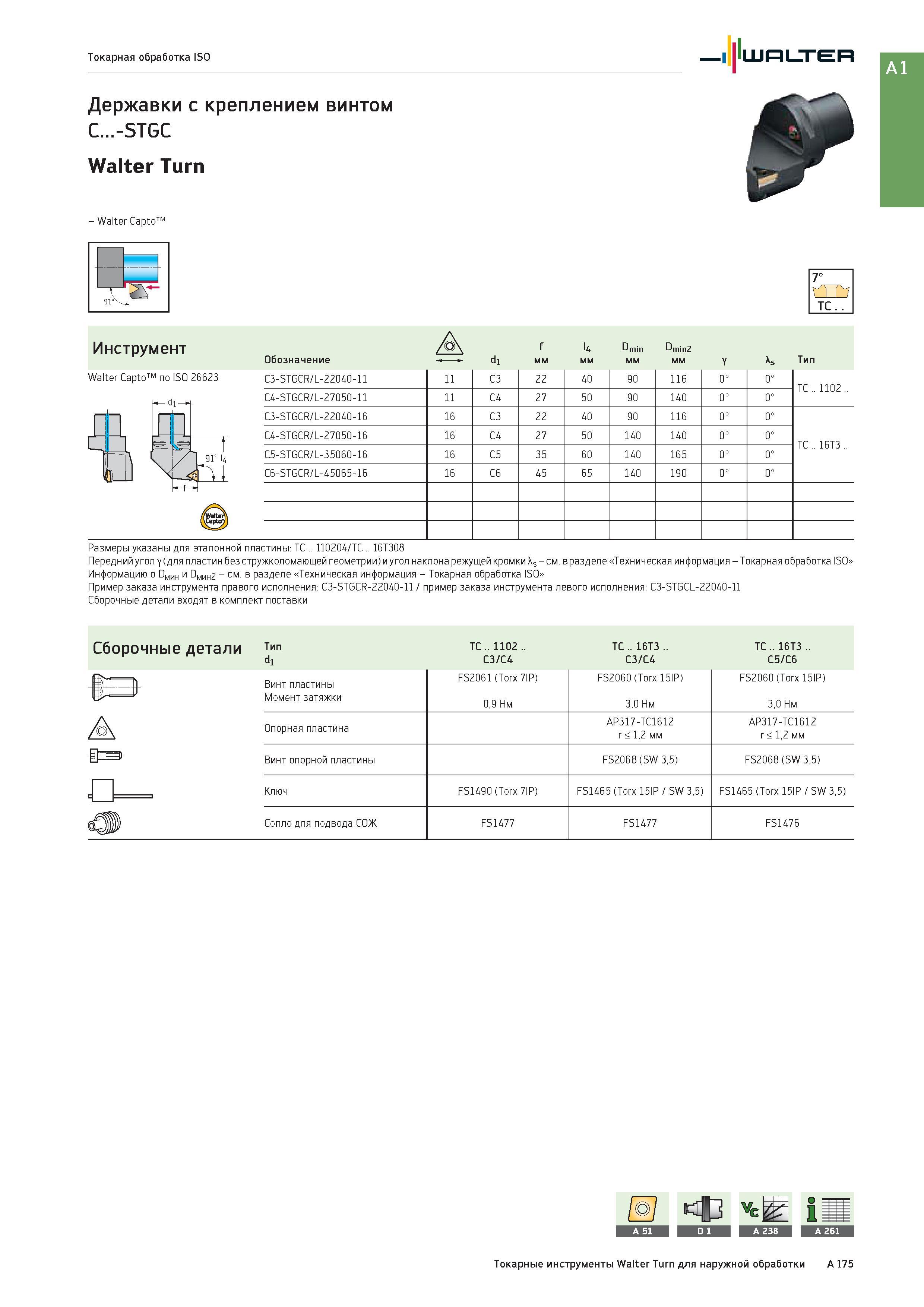

191 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A175

191 Державки Walter с креплением винтом C -STGC Walter Turn - Walter Capto Размеры указаны для эталонной пластины: TC 110204/TC 16T308 Передний угол y (для п Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A175

Державки Walter с креплением винтом C -STGC Walter Turn - Walter Capto Размеры указаны для эталонной пластины: TC 110204/TC 16T308 Передний угол y (для п

Державки Walter с креплением винтом C...-STGC Walter Turn - Walter Capto Размеры указаны для эталонной пластины: TC .. 110204/TC .. 16T308 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Walter Токарная обработка ISO Техническая информация - Токарная обработка ISO Информацию о DMm и DMm2 - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: C3-STGCR-22040-11 / пример заказа инструмента левого исполнения: C3-STGCL-22040-11 Сборочные детали входят в комплект поставки Сборочные детали Тип TC .. 1102 .. TC .. 16T3 .. TC .. 16T3 .. d1 C3/C4 C3/C4 C5/C6 Винт пластины FS2061 (Torx 7IP) FS2060 (Torx 15IP) FS2060 (Torx 15IP) Момент затяжки 0,9 Нм 3,0 Нм 3,0 Нм Опорная пластина AP317-TC1612 r < 1,2 мм AP317-TC1612 r < 1,2 мм Винт опорной пластины FS2068 (SW 3,5) FS2068 (SW 3,5) Ключ FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) Сопло для подвода СОЖ FS1477 FS1477 FS1476 Токарные инструменты Walter Turn для наружной обработки A 175
