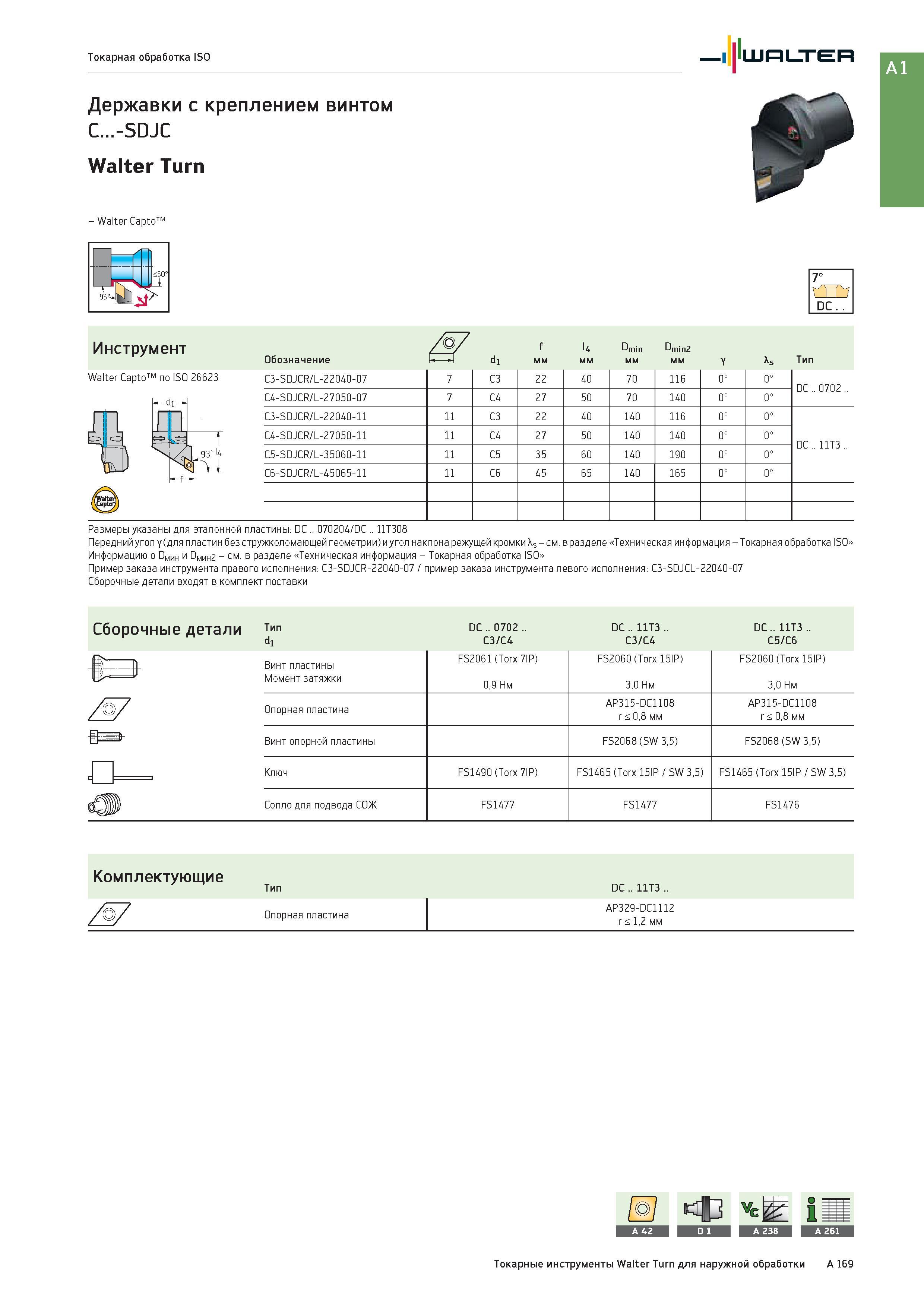

185 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A169

185 Державки Walter с креплением винтом C -SDJC Walter Turn - Walter Capto по ISO 26623 7° Инструмент / 7 f l4 Dmin Dmin2 Обозначение di мм Y As Тип C3-SDJCR Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A169

Державки Walter с креплением винтом C -SDJC Walter Turn - Walter Capto по ISO 26623 7° Инструмент / 7 f l4 Dmin Dmin2 Обозначение di мм Y As Тип C3-SDJCR

Державки Walter с креплением винтом C...-SDJC Walter Turn - Walter Capto по ISO 26623 7° Инструмент / 7 f l4 Dmin Dmin2 Обозначение di мм Y As Тип C3-SDJCR/L-22040-07 7 C3 22 40 70 116 0° 0° DC .. 0702 .. C4-SDJCR/L-27050-07 7 C4 27 50 70 140 0° 0° C3-SDJCR/L-22040-11 11 C3 22 40 140 116 0° 0° DC .. 11T3 .. C4-SDJCR/L-27050-11 11 C4 27 50 140 140 0° 0° C5-SDJCR/L-35060-11 11 C5 35 60 140 190 0° 0° C6-SDJCR/L-45065-11 11 C6 45 65 140 165 0° 0° Токарная обработка ISO Walter Размеры указаны для эталонной пластины: DC .. 070204/DC .. 11T308 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Информацию о Dмин и Dмин2 - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: C3-SDJCR-22040-07 / пример заказа инструмента левого исполнения: C3-SDJCL-22040-07 Сборочные детали входят в комплект поставки Сборочные детали Тип DC .. 0702 .. DC .. 11T3 .. DC .. 11T3 .. di C3/C4 C3/C4 C5/C6 Винт пластины FS2061 (Torx 7IP) FS2060 (Torx 15IP) FS2060 (Torx 15IP) Момент затяжки 0,9 Нм 3,0 Нм 3,0 Нм Опорная пластина AP315-DC1108 r < 0,8 мм AP315-DC1108 r < 0,8 мм Винт опорной пластины FS2068 (SW 3,5) FS2068 (SW 3,5) Ключ FS1490 (Torx 7IP) FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) Сопло для подвода СОЖ FS1477 FS1477 FS1476 Комплектующие Тип DC .. 11T3 .. /й7 Опорная пластина AP329-DC1112 r < 1,2 мм Токарные инструменты Walter Turn для наружной обработки A i69
