Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2017 Инструмент и оснастка для станков (Всего 2605 стр.)

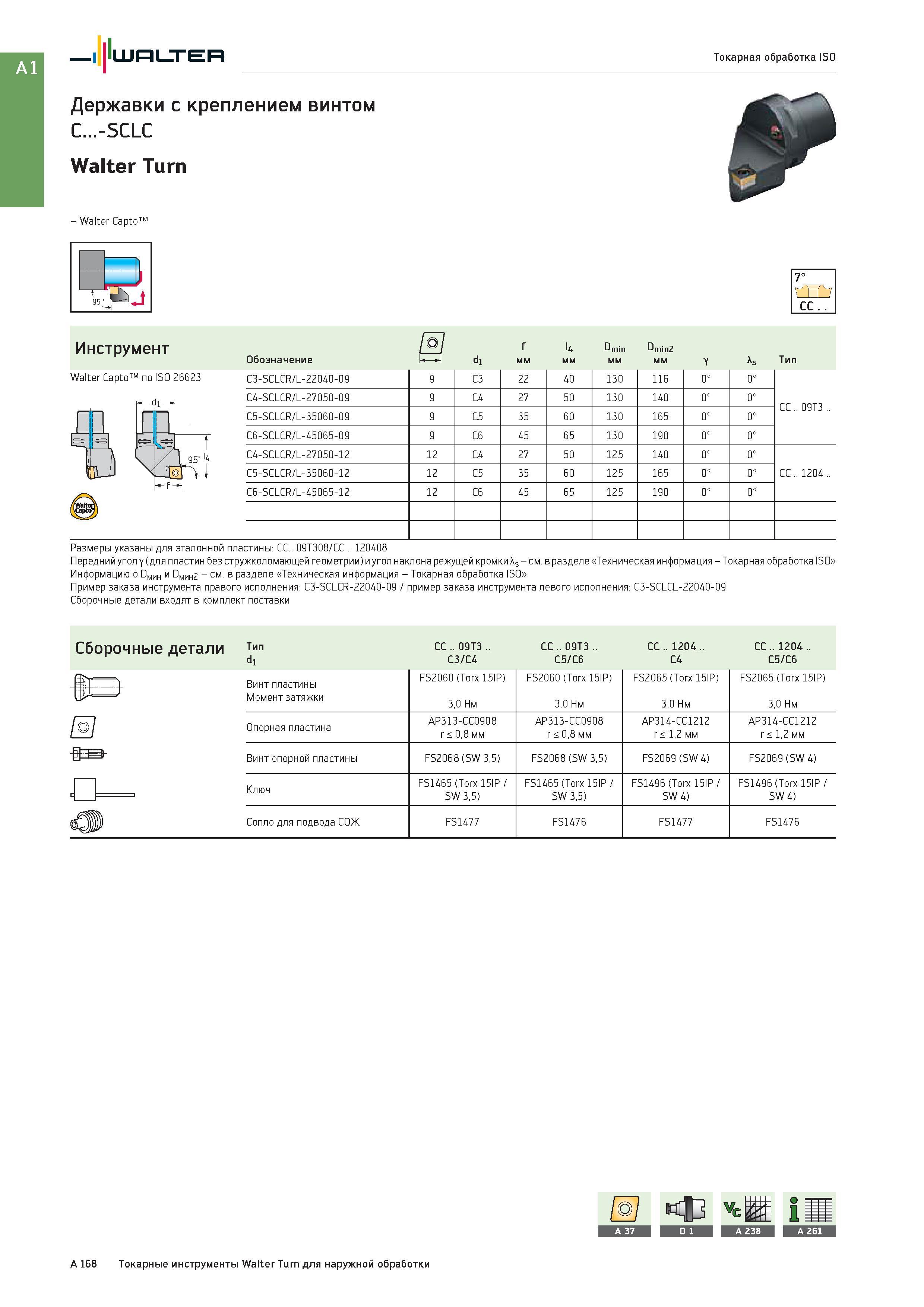

184 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A168

184 Державки Walter с креплением винтом C -SCLC Walter Turn - Walter Capto по ISO 26623 7° Инструмент f l4 Dmin Dmin2 Обозначение d1 мм Y Xs Тип C3-SCLCR/L-2 Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A168

Державки Walter с креплением винтом C -SCLC Walter Turn - Walter Capto по ISO 26623 7° Инструмент f l4 Dmin Dmin2 Обозначение d1 мм Y Xs Тип C3-SCLCR/L-2

Державки Walter с креплением винтом C...-SCLC Walter Turn - Walter Capto по ISO 26623 7° Инструмент f l4 Dmin Dmin2 Обозначение d1 мм Y Xs Тип C3-SCLCR/L-22040-09 9 C3 22 40 130 116 0° 0° CC .. 09T3 .. C4-SCLCR/L-27050-09 9 C4 27 50 130 140 0° 0° C5-SCLCR/L-35060-09 9 C5 35 60 130 165 0° 0° C6-SCLCR/L-45065-09 9 C6 45 65 130 190 0° 0° C4-SCLCR/L-27050-12 12 C4 27 50 125 140 0° 0° CC .. 1204 .. C5-SCLCR/L-35060-12 12 C5 35 60 125 165 0° 0° C6-SCLCR/L-45065-12 12 C6 45 65 125 190 0° 0° Walter Токарная обработка ISO Размеры указаны для эталонной пластины: CC.. 09T308/CC .. 120408 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Информацию о Dмин и Dмин2 - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: C3-SCLCR-22040-09 / пример заказа инструмента левого исполнения: C3-SCLCL-22040-09 Сборочные детали входят в комплект поставки Сборочные детали э- Тип CC .. 09T3 .. CC .. 09T3 .. CC .. 1204 .. CC .. 1204 .. d1 C3/C4 C5/C6 C4 C5/C6 Винт пластины FS2060 (Torx 15IP) FS2060 (Torx 15IP) FS2065 (Torx 15IP) FS2065 (Torx 15IP) Момент затяжки 3,0 Нм 3,0 Нм 3,0 Нм 3,0 Нм Опорная пластина AP313-CC0908 r < 0,8 мм AP313-CC0908 r < 0,8 мм AP314-CC1212 r < 1,2 мм AP314-CC1212 r < 1,2 мм Винт опорной пластины FS2068 (SW 3,5) FS2068 (SW 3,5) FS2069 (SW 4) FS2069 (SW 4) Ключ FS1465 (Torx 15IP / FS1465 (Torx 15IP / FS1496 (Torx 15IP / FS1496 (Torx 15IP / SW 3,5) SW 3,5) SW 4) SW 4) Сопло для подвода СОЖ FS1477 FS1476 FS1477 FS1476 A 168 Токарные инструменты Walter Turn для наружной обработки
