Державки Walter с креплением рычагом PCBN

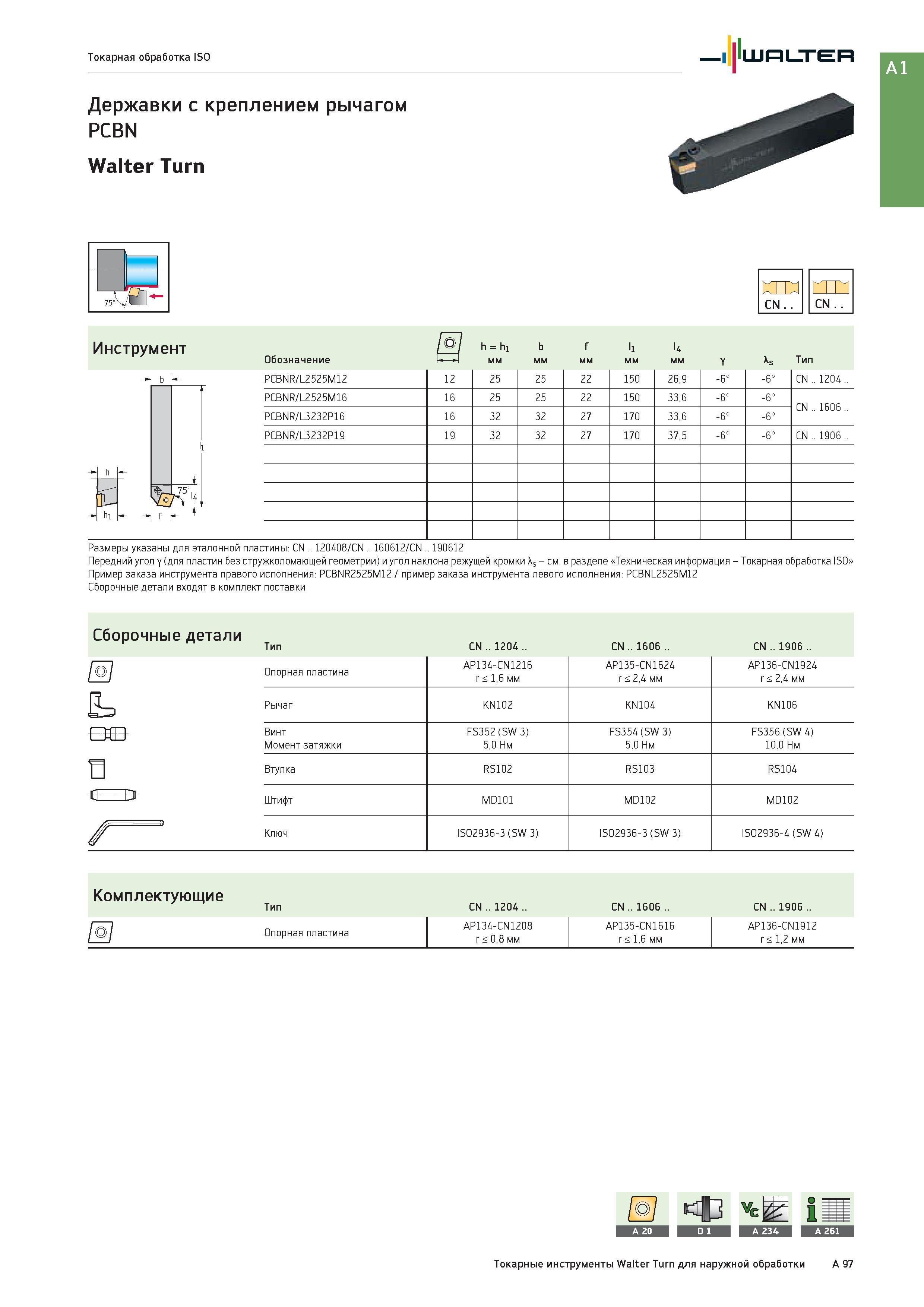

113 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A97

113 Державки Walter с креплением рычагом PCBN Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A97

Державки Walter с креплением рычагом PCBN

Державки Walter с креплением рычагом PCBN _ PCBNR/L2525M12 12 25 25 22 150 26,9 -6° -6° CN .. 1204 .. PCBNR/L2525M16 16 25 25 22 150 33,6 -6° -6° CN .. 1606 .. PCBNR/L3232P16 16 32 32 27 170 33,6 -6° -6° PCBNR/L3232P19 19 32 32 27 170 37,5 -6° -6° CN .. 1906 .. i Пи 75°, 74 U Токарная обработка ISO Walter Размеры указаны для эталонной пластины: CN .. 120408/CN .. 160612/CN .. 190612 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки As - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: PCBNR2525M12 / пример заказа инструмента левого исполнения: PCBNL2525M12 Сборочные детали входят в комплект поставки Сборочные детали Тип CN .. 1204 .. CN .. 1606 .. CN .. 1906 .. Опорная пластина AP134-CN1216 r < 1,6 мм AP135-CN1624 r < 2,4 мм AP136-CN1924 r < 2,4 мм b Рычаг KN102 KN104 KN106 Винт Момент затяжки FS352 (SW 3) 5,0 Нм FS354 (SW 3) 5,0 Нм FS356 (SW 4) 10,0 Нм В Втулка RS102 RS103 RS104 я- Штифт MD101 MD102 MD102 Ключ ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-4 (SW 4) Комплектующие Тип CN .. 1204 .. CN .. 1606 .. CN .. 1906 .. Опорная пластина AP134-CN1208 r < 0,8 мм AP135-CN1616 r < 1,6 мм AP136-CN1912 r < 1,2 мм Токарные инструменты Walter Turn для наружной обработки A 97 Walter Turn mi mi CN . . CN . . Инструмент Обозначение h = h1 мм b мм f мм l1 мм l4 мм Y As Тип - b К
