183 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A167

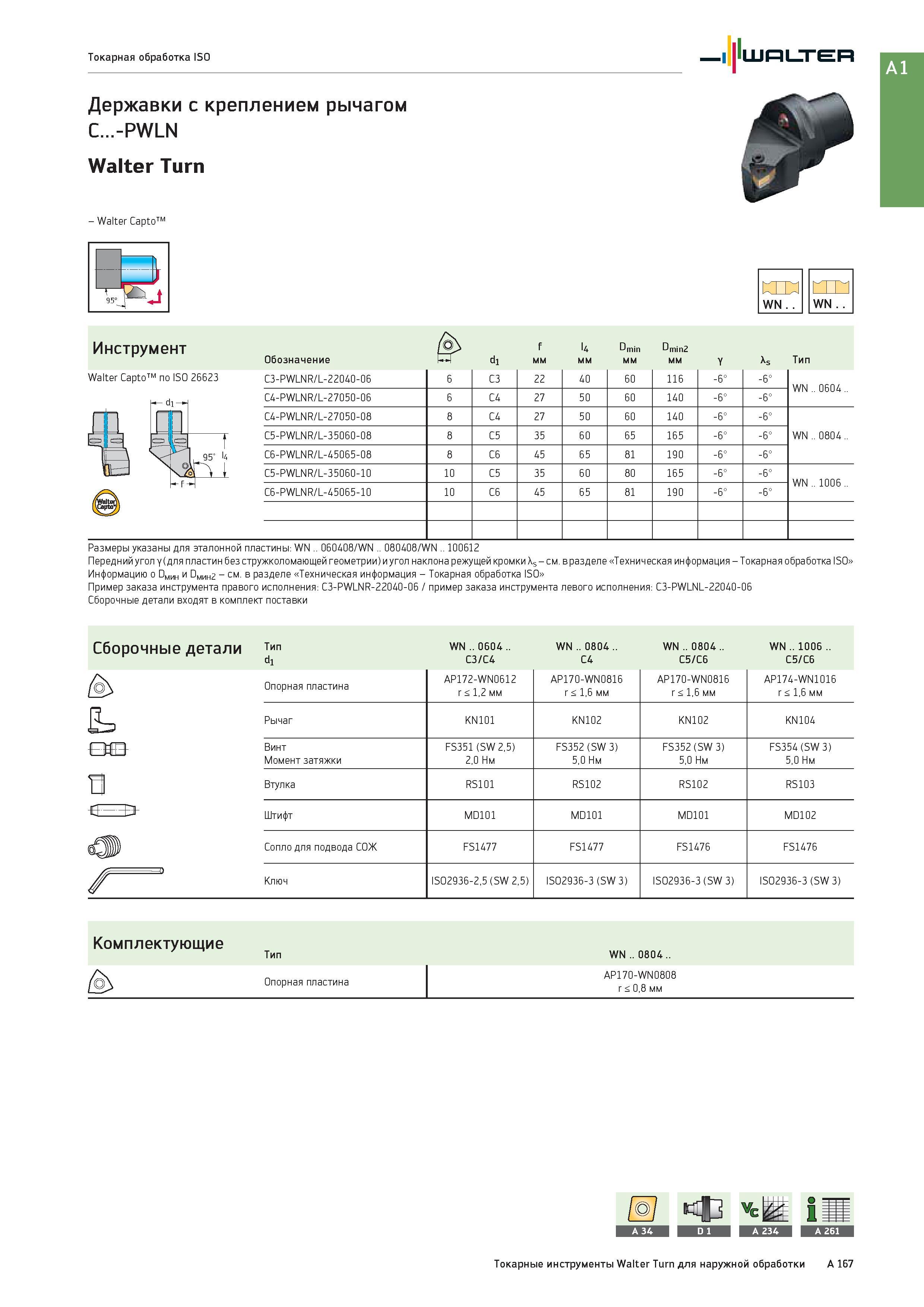

183 Державки Walter с креплением рычагом C -PWLN Walter Turn - Walter Capto по ISO 26623 WN Инструмент 19> f l4 Dmin Dmin2 Обозначение UA d1 мм Y As Тип C3-P Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A167

Державки Walter с креплением рычагом C -PWLN Walter Turn - Walter Capto по ISO 26623 WN Инструмент 19> f l4 Dmin Dmin2 Обозначение UA d1 мм Y As Тип C3-P

Державки Walter с креплением рычагом C...-PWLN Walter Turn - Walter Capto по ISO 26623 WN . Инструмент 19> f l4 Dmin Dmin2 Обозначение UA d1 мм Y As Тип C3-PWLNR/L-22040-06 6 C3 22 40 60 116 -6° -6° WN .. 0604 .. C4-PWLNR/L-27050-06 6 C4 27 50 60 140 -6° -6° C4-PWLNR/L-27050-08 8 C4 27 50 60 140 -6° -6° WN .. 0804 .. C5-PWLNR/L-35060-08 8 C5 35 60 65 165 -6° -6° C6-PWLNR/L-45065-08 8 C6 45 65 81 190 -6° -6° C5-PWLNR/L-35060-10 10 C5 35 60 80 165 -6° -6° WN .. 1006 .. C6-PWLNR/L-45065-10 10 C6 45 65 81 190 -6° -6° Токарная обработка ISO Walter Размеры указаны для эталонной пластины: WN .. 060408/WN .. 080408/WN .. 100612 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Информацию о DMm и DMm2 - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: C3-PWLNR-22040-06 / пример заказа инструмента левого исполнения: C3-PWLNL-22040-06 Сборочные детали входят в комплект поставки Сборочные детали Тип d1 WN .. 0604 .. C3/C4 WN .. 0804 .. C4 WN .. 0804 .. C5/C6 WN .. 1006 .. C5/C6 & Опорная пластина AP172-WN0612 r < 1,2 мм AP170-WN0816 r < 1,6 мм AP170-WN0816 r < 1,6 мм AP174-WN1016 r < 1,6 мм Рычаг KN101 KN102 KN102 KN104 Винт Момент затяжки FS351 (SW 2,5) 2,0 Нм FS352 (SW 3) 5,0 Нм FS352 (SW 3) 5,0 Нм FS354 (SW 3) 5,0 Нм В Втулка RS101 RS102 RS102 RS103 h> Штифт MD101 MD101 MD101 MD102 Сопло для подвода СОЖ FS1477 FS1477 FS1476 FS1476 Ключ ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-3 (SW 3) Комплектующие Тип WN .. 0804 .. Опорная пластина AP170-WN0808 r < 0,8 мм Токарные инструменты Walter Turn для наружной обработки A 167
