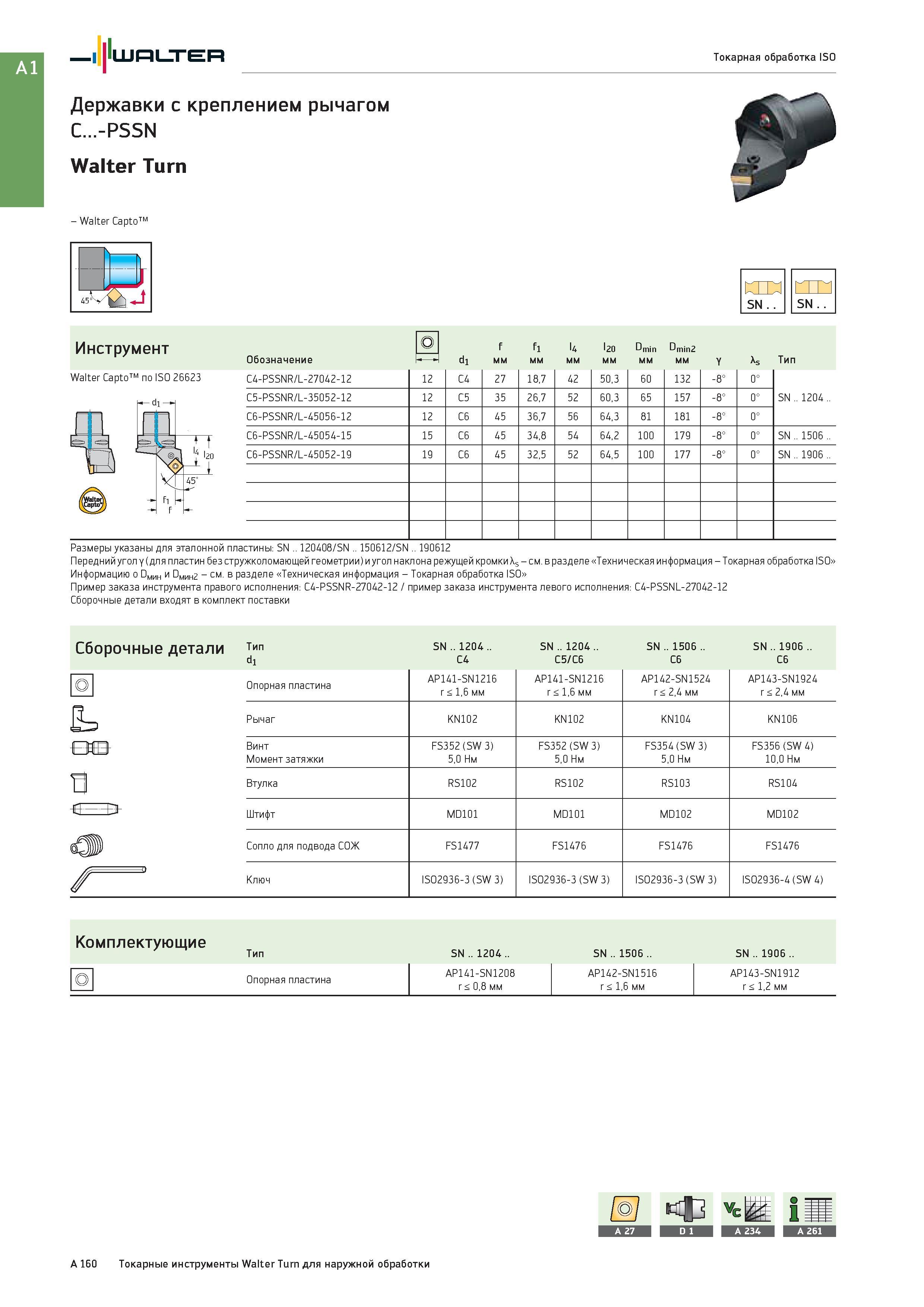

176 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A160

176 Державки Walter с креплением рычагом C -PSSN Walter Turn - Walter Capto SN Инструмент Walter Capto по ISO 26623 Обозначение di f мм fi мм l4 мм l20 мм Dm Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A160

Державки Walter с креплением рычагом C -PSSN Walter Turn - Walter Capto SN Инструмент Walter Capto по ISO 26623 Обозначение di f мм fi мм l4 мм l20 мм Dm

Державки Walter с креплением рычагом C...-PSSN Walter Turn - Walter Capto SN Инструмент Walter Capto по ISO 26623 Обозначение di f мм fi мм l4 мм l20 мм Dmin Dmin2 мм Тип C4-PSSNR/L-27042-12 12 C4 27 18,7 42 50,3 60 132 -8° 0° SN .. 1204 .. C5-PSSNR/L-35052-12 12 C5 35 26,7 52 60,3 65 157 -8° 0° C6-PSSNR/L-45056-12 12 C6 45 36,7 56 64,3 81 181 -8° 0° C6-PSSNR/L-45054-15 15 C6 45 34,8 54 64,2 100 179 -8° 0° SN .. 1506 .. C6-PSSNR/L-45052-19 19 C6 45 32,5 52 64,5 100 177 -8° 0° SN .. 1906 .. Walter Токарная обработка ISO Размеры указаны для эталонной пластины: SN .. 120408/SN .. 150612/SN .. 190612 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Информацию о DMm и DMm2 - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: C4-PSSNR-27042-12 / пример заказа инструмента левого исполнения: C4-PSSNL-27042-12 Сборочные детали входят в комплект поставки Л Y s Сборочные детали Тип Тип di SN .. 1204 .. C4 SN .. 1204 .. C5/C6 SN .. 1506 .. C6 SN .. 1906 .. C6 Опорная пластина AP141-SN1216 r < 1,6 мм AP141-SN1216 r < 1,6 мм AP142-SN1524 r < 2,4 мм AP143-SN1924 r < 2,4 мм Рычаг KN102 KN102 KN104 KN106 Винт FS352 (SW 3) FS352 (SW 3) FS354 (SW 3) FS356 (SW 4) Момент затяжки 5,0 Нм 5,0 Нм 5,0 Нм 10,0 Нм Втулка RS102 RS102 RS103 RS104 Штифт MD101 MD101 MD102 MD102 Сопло для подвода СОЖ FS1477 FS1476 FS1476 FS1476 Ключ ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-4 (SW 4) Комплектующие Тип SN .. 1204 .. SN .. 1506 .. SN .. 1906 .. О Опорная пластина AP141-SN1208 r < 0,8 мм AP142-SN1516 r < 1,6 мм AP143-SN1912 r < 1,2 мм A 160 Токарные инструменты Walter Turn для наружной обработки
