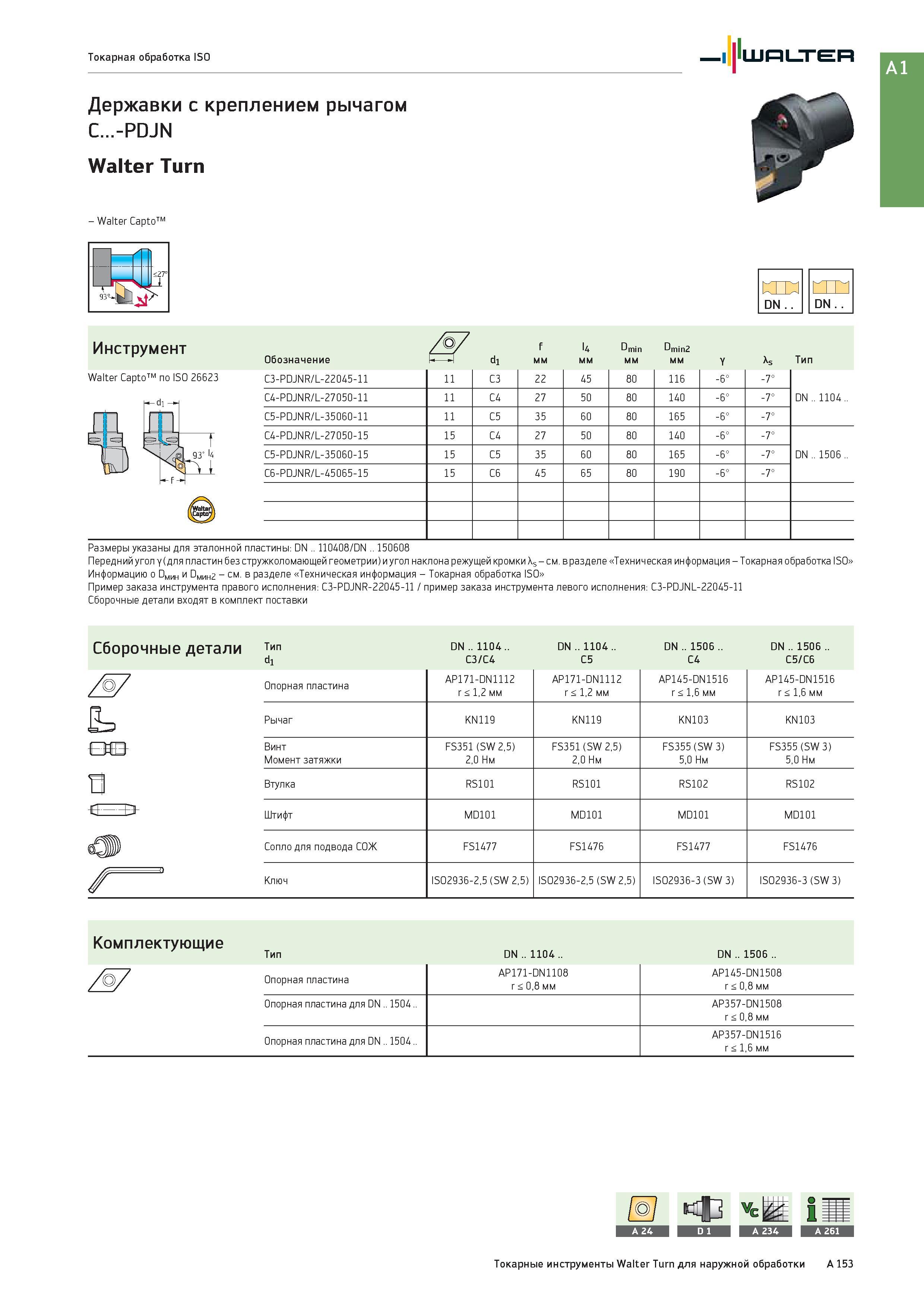

169 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A153

169 Державки Walter с креплением рычагом C -PDJN Walter Turn - Walter Capto по ISO 26623 DN Инструмент / 7 f l4 Dmin Dmin2 Обозначение di мм Y As Тип C3-PDJN Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A153

Державки Walter с креплением рычагом C -PDJN Walter Turn - Walter Capto по ISO 26623 DN Инструмент / 7 f l4 Dmin Dmin2 Обозначение di мм Y As Тип C3-PDJN

Державки Walter с креплением рычагом C...-PDJN Walter Turn - Walter Capto по ISO 26623 DN . Инструмент / 7 f l4 Dmin Dmin2 Обозначение di мм Y As Тип C3-PDJNR/L-22045-11 11 C3 22 45 80 116 -6° -7° DN .. 1104 .. C4-PDJNR/L-27050-11 11 C4 27 50 80 140 -6° -7° C5-PDJNR/L-35060-11 11 C5 35 60 80 165 -6° -7° C4-PDJNR/L-27050-15 15 C4 27 50 80 140 -6° -7° DN .. 1506 .. C5-PDJNR/L-35060-15 15 C5 35 60 80 165 -6° -7° C6-PDJNR/L-45065-15 15 C6 45 65 80 190 -6° -7° Токарная обработка ISO Walter Размеры указаны для эталонной пластины: DN .. 110408/DN .. 150608 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Информацию о DMm и DMm2 - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: C3-PDJNR-22045-11 / пример заказа инструмента левого исполнения: C3-PDJNL-22045-11 Сборочные детали входят в комплект поставки Сборочные детали Тип di DN .. 1104 .. C3/C4 DN .. 1104 .. C5 DN .. 1506 .. C4 DN .. 1506 .. C5/C6 Z 7 Опорная пластина AP171-DN1112 r < 1,2 мм AP171-DN1112 r < 1,2 мм AP145-DN1516 r < 1,6 мм AP145-DN1516 r < 1,6 мм s= Рычаг KN119 KN119 KN103 KN103 Винт Момент затяжки FS351 (SW 2,5) 2,0 Нм FS351 (SW 2,5) 2,0 Нм FS355 (SW 3) 5,0 Нм FS355 (SW 3) 5,0 Нм В Втулка RS101 RS101 RS102 RS102 Штифт MD101 MD101 MD101 MD101 Сопло для подвода СОЖ FS1477 FS1476 FS1477 FS1476 Ключ ISO2936-2,5 (SW 2,5) ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) ISO2936-3 (SW 3) Комплектующие Тип DN .. 1104 .. DN .. 1506 .. /И/ Опорная пластина AP171-DN1108 r < 0,8 мм AP145-DN1508 r < 0,8 мм Опорная пластина для DN .. 1504 .. AP357-DN1508 r < 0,8 мм Опорная пластина для DN .. 1504 .. AP357-DN1516 r < 1,6 мм Токарные инструменты Walter Turn для наружной обработки A 153
