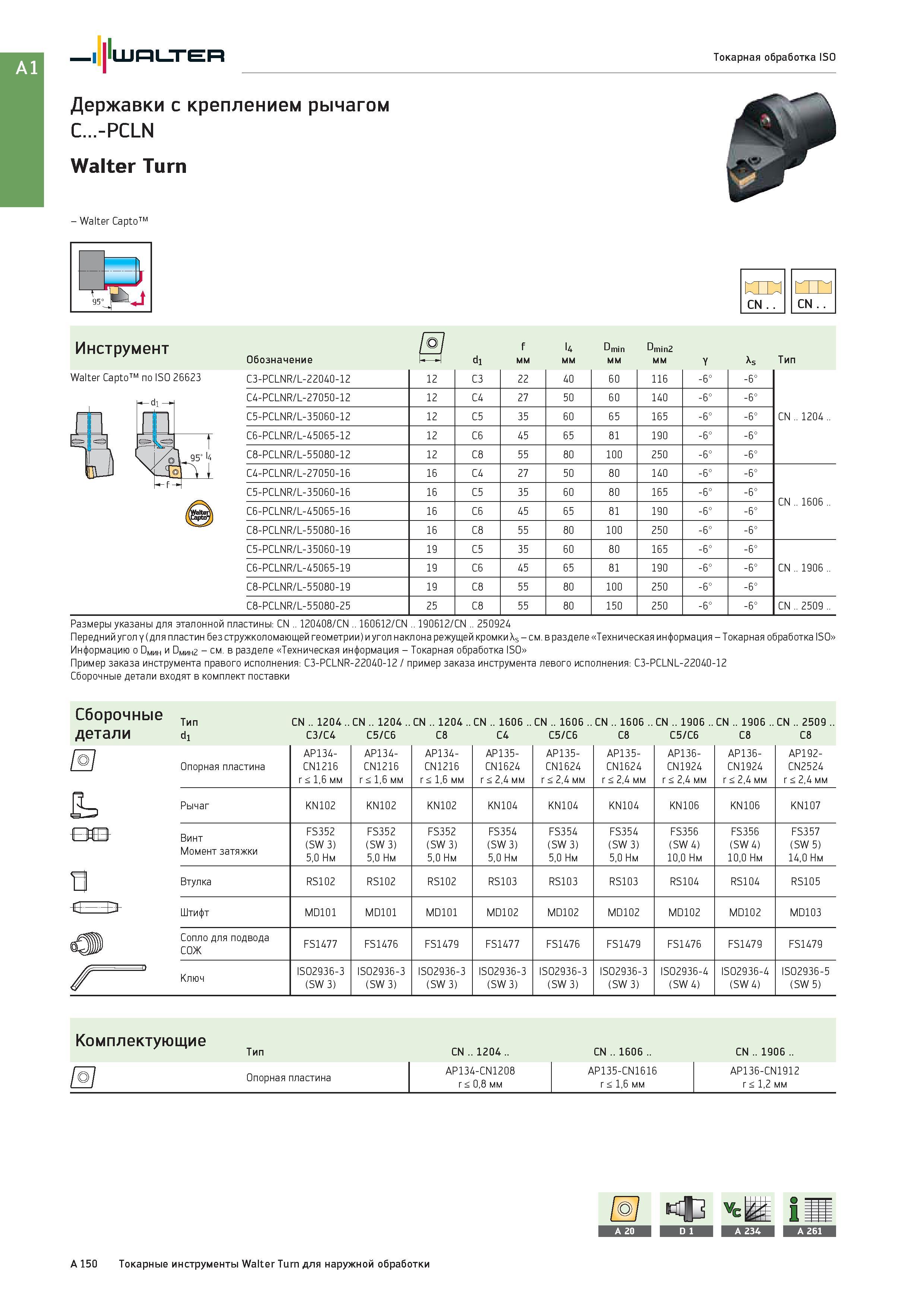

166 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A150

166 Державки Walter с креплением рычагом C -PCLN Walter Turn - Walter Capto по ISO 26623 CN Инструмент f l4 Dmin Dmin2 Обозначение di мм Y As Тип C3-PCLNR/L- Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A150

Державки Walter с креплением рычагом C -PCLN Walter Turn - Walter Capto по ISO 26623 CN Инструмент f l4 Dmin Dmin2 Обозначение di мм Y As Тип C3-PCLNR/L-

Державки Walter с креплением рычагом C...-PCLN Walter Turn - Walter Capto по ISO 26623 CN . Инструмент f l4 Dmin Dmin2 Обозначение di мм Y As Тип C3-PCLNR/L-22040-12 12 C3 22 40 60 116 -6° -6° CN .. 1204 .. C4-PCLNR/L-27050-12 12 C4 27 50 60 140 -6° -6° C5-PCLNR/L-35060-12 12 C5 35 60 65 165 -6° -6° C6-PCLNR/L-45065-12 12 C6 45 65 81 190 -6° -6° C8-PCLNR/L-55080-12 12 C8 55 80 100 250 -6° -6° C4-PCLNR/L-27050-16 16 C4 27 50 80 140 -6° -6° CN .. 1606 .. C5-PCLNR/L-35060-16 16 C5 35 60 80 165 -6° -6° C6-PCLNR/L-45065-16 16 C6 45 65 81 190 -6° -6° C8-PCLNR/L-55080-16 16 C8 55 80 100 250 -6° -6° C5-PCLNR/L-35060-19 19 C5 35 60 80 165 -6° -6° CN .. 1906 .. C6-PCLNR/L-45065-19 19 C6 45 65 81 190 -6° -6° C8-PCLNR/L-55080-19 19 C8 55 80 100 250 -6° -6° C8-PCLNR/L-55080-25 25 C8 55 80 150 250 -6° -6° CN .. 2509 .. Walter Токарная обработка ISO Размеры указаны для эталонной пластины: CN .. 120408/CN .. 160612/CN .. 190612/CN .. 250924 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Информацию о DMkm и DMm2 - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: C3-PCLNR-22040-12 / пример заказа инструмента левого исполнения: C3-PCLNL-22040-12 Сборочные детали входят в комплект поставки Сборочные детали Тип di CN .. 1204 .. C3/C4 CN .. 1204 .. C5/C6 CN .. 1204 .. C8 CN .. 1606 .. C4 CN .. 1606 .. C5/C6 CN .. 1606 .. C8 CN .. 1906 .. C5/C6 CN .. 1906 .. C8 CN .. 2509 .. C8 Опорная пластина AP134-CN1216 r < 1,6 мм AP134-CN1216 r < 1,6 мм AP134-CN1216 r < 1,6 мм AP135-CN1624 r < 2,4 мм AP135-CN1624 r < 2,4 мм AP135-CN1624 r < 2,4 мм AP136-CN1924 r < 2,4 мм AP136-CN1924 r < 2,4 мм AP192-CN2524 r < 2,4 мм JL Рычаг KN102 KN102 KN102 KN104 KN104 KN104 KN106 KN106 KN107 Винт Момент затяжки FS352 (SW 3) 5,0 Нм FS352 (SW 3) 5,0 Нм FS352 (SW 3) 5,0 Нм FS354 (SW 3) 5,0 Нм FS354 (SW 3) 5,0 Нм FS354 (SW 3) 5,0 Нм FS356 (SW 4) 10,0 Нм FS356 (SW 4) 10,0 Нм FS357 (SW 5) 14,0 Нм a Втулка RS102 RS102 RS102 RS103 RS103 RS103 RS104 RS104 RS105 + Штифт MD101 MD101 MD101 MD102 MD102 MD102 MD102 MD102 MD103 d3t Сопло для подвода СОЖ FS1477 FS1476 FS1479 FS1477 FS1476 FS1479 FS1476 FS1479 FS1479 Ключ ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-3 (SW 3) ISO2936-4 (SW 4) ISO2936-4 (SW 4) ISO2936-5 (SW 5) Комплектующие Тип CN .. 1204 .. CN .. 1606 .. CN .. 1906 .. Опорная пластина AP134-CN1208 r < 0,8 мм AP135-CN1616 r < 1,6 мм AP136-CN1912 r < 1,2 мм A 150 Токарные инструменты Walter Turn для наружной обработки
