139 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A123

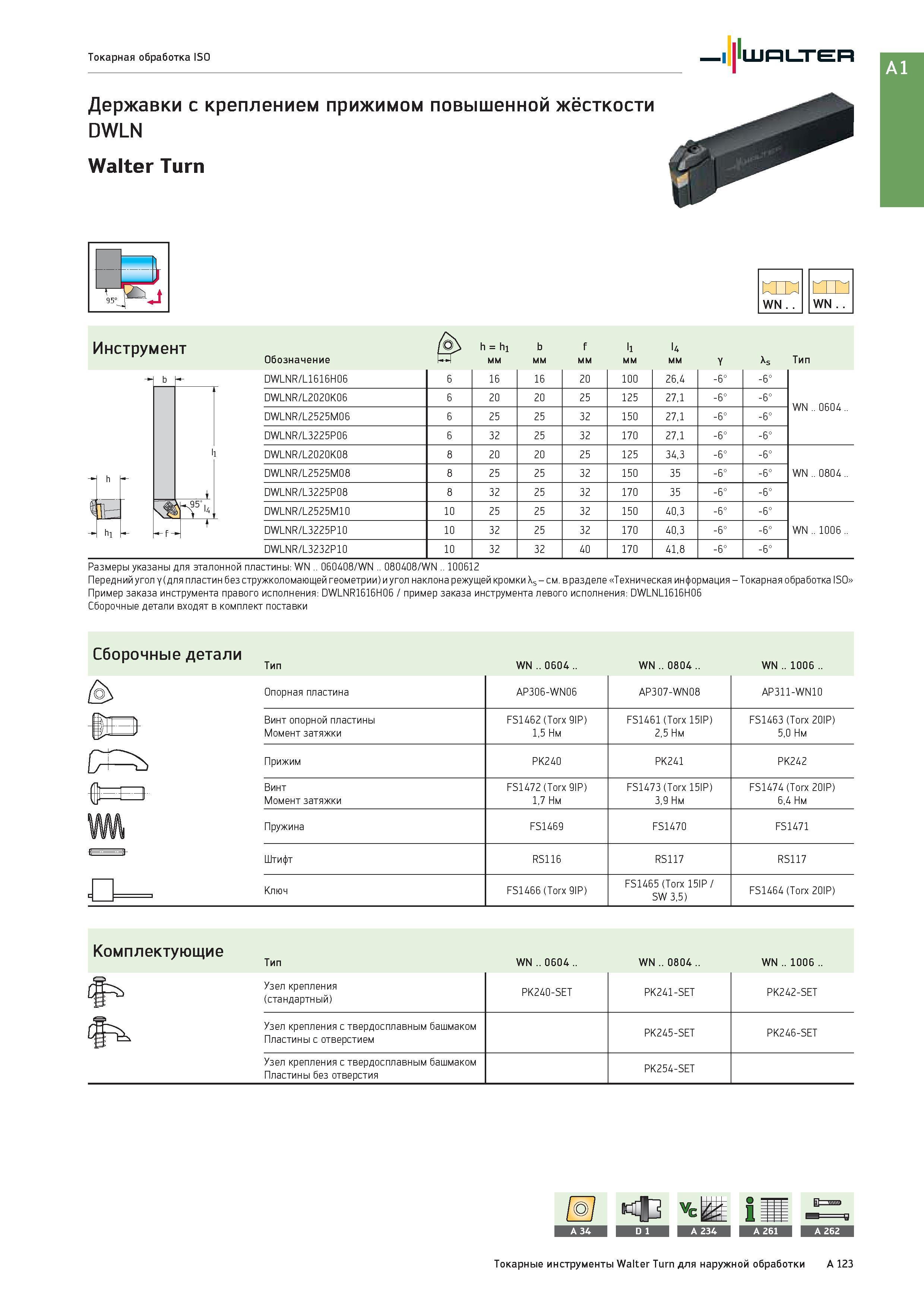

139 Державки Walter с креплением прижимом повышенной жёсткости DWLN Walter Turn WN Инструмент Обозначение h = h1 мм b мм f мм l1 мм l4 мм Y As Тип -н b K DWL Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A123

Державки Walter с креплением прижимом повышенной жёсткости DWLN Walter Turn WN Инструмент Обозначение h = h1 мм b мм f мм l1 мм l4 мм Y As Тип -н b K DWL

Державки Walter с креплением прижимом повышенной жёсткости DWLN Walter Turn WN . Инструмент Обозначение h = h1 мм b мм f мм l1 мм l4 мм Y As Тип -н b K DWLNR/L1616H06 6 16 16 20 100 26,4 -6° -6° DWLNR/L2020K06 6 20 20 25 125 27,1 -6° -6° WN . . 0604 .. DWLNR/L2525M06 6 25 25 32 150 27,1 -6° -6° DWLNR/L3225P06 6 32 25 32 170 27,1 -6° -6° DWLNR/L2020K08 8 20 20 25 125 34,3 -6° -6° -1 h 1 DWLNR/L2525M08 8 25 25 32 150 35 -6° -6° WN . . 0804 .. DWLNR/L3225P08 8 32 25 32 170 35 -6° -6° tlH \ifc И' l4 DWLNR/L2525M10 10 25 25 32 150 40,3 -6° -6° J hi I f- t DWLNR/L3225P10 10 32 25 32 170 40,3 -6° -6° WN . 1006 .. DWLNR/L3232P10 10 32 32 40 170 41,8 -6° -6° Размеры указаны для эталонной пластины: WN .. 060408/WN .. 080408/WN .. 100612 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: DWLNR1616H06 / пример заказа инструмента левого исполнения: DWLNL1616H06 Сборочные детали входят в комплект поставки Сборочные детали Тип WN .. 0604 .. WN .. 0804 .. WN .. 1006 .. Опорная пластина AP306-WN06 AP307-WN08 AP311-WN10 Винт опорной пластины Момент затяжки FS1462 (Torx 9IP) 1,5 Нм FS1461 (Torx 15IP) 2,5 Нм FS1463 (Torx 20IP) 5,0 Нм Прижим PK240 PK241 PK242 Винт Момент затяжки FS1472 (Torx 9IP) 1,7 Нм FS1473 (Torx 15IP) 3,9 Нм FS1474 (Torx 20IP) 6,4 Нм Пружина FS1469 FS1470 FS1471 Штифт RS116 RS117 RS117 Ключ FS1466 (Torx 9IP) FS1465 (Torx 15IP / SW 3,5) FS1464 (Torx 20IP) Комплектующие Тип WN .. 0604 .. WN .. 0804 .. WN .. 1006 .. Узел крепления (стандартный) PK240-SET PK241-SET PK242-SET 4K Узел крепления с твердосплавным башмаком Пластины с отверстием PK245-SET PK246-SET Узел крепления с твердосплавным башмаком Пластины без отверстия PK254-SET Токарные инструменты Walter Turn для наружной обработки A 123
