Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2017 Инструмент и оснастка для станков (Всего 2605 стр.)




140 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A124

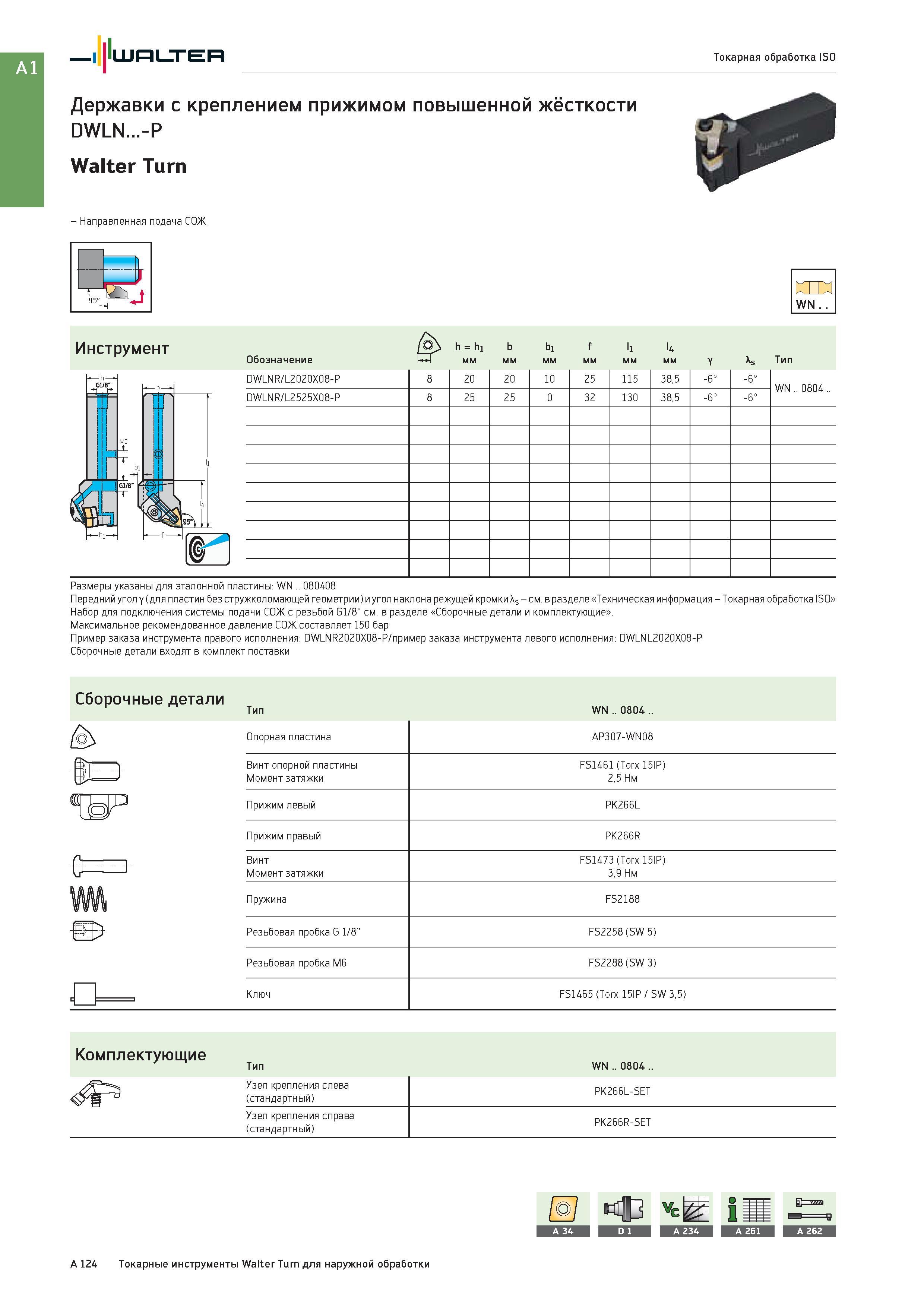

140 Державки Walter с креплением прижимом повышенной жёсткости DWLN -P Walter Turn Направленная подача СОЖ WN Размеры указаны для эталонной пластины: WN 0804 Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A124

Державки Walter с креплением прижимом повышенной жёсткости DWLN -P Walter Turn Направленная подача СОЖ WN Размеры указаны для эталонной пластины: WN 0804

Державки Walter с креплением прижимом повышенной жёсткости DWLN...-P Walter Turn Направленная подача СОЖ WN . . Размеры указаны для эталонной пластины: WN .. 080408 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация Walter Токарная обработка ISO Токарная обработка ISO Набор для подключения системы подачи СОЖ с резьбой G1/8“ см. в разделе Сборочные детали и комплектующие . Максимальное рекомендованное давление СОЖ составляет 150 бар Пример заказа инструмента правого исполнения: DWLNR2020X08-P/пример заказа инструмента левого исполнения: DWLNL2020X08-P Сборочные детали входят в комплект поставки Сборочные детали (ВТ Тип Опорная пластина Винт опорной пластины Момент затяжки Прижим левый Прижим правый Винт Момент затяжки Пружина Резьбовая пробка G 1/8" Резьбовая пробка M6 Ключ WN .. 0804 .. AP307-WN08 FS1461 (Torx 15IP) 2,5 Нм PK266L PK266R FS1473 (Torx 15IP) 3,9 Нм FS2188 FS2258 (SW 5) FS2288 (SW 3) FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип WN .. 0804 .. Узел крепления слева (стандартный) PK266L-SET Узел крепления справа (стандартный) PK266R-SET A 124 Токарные инструменты Walter Turn для наружной обработки
