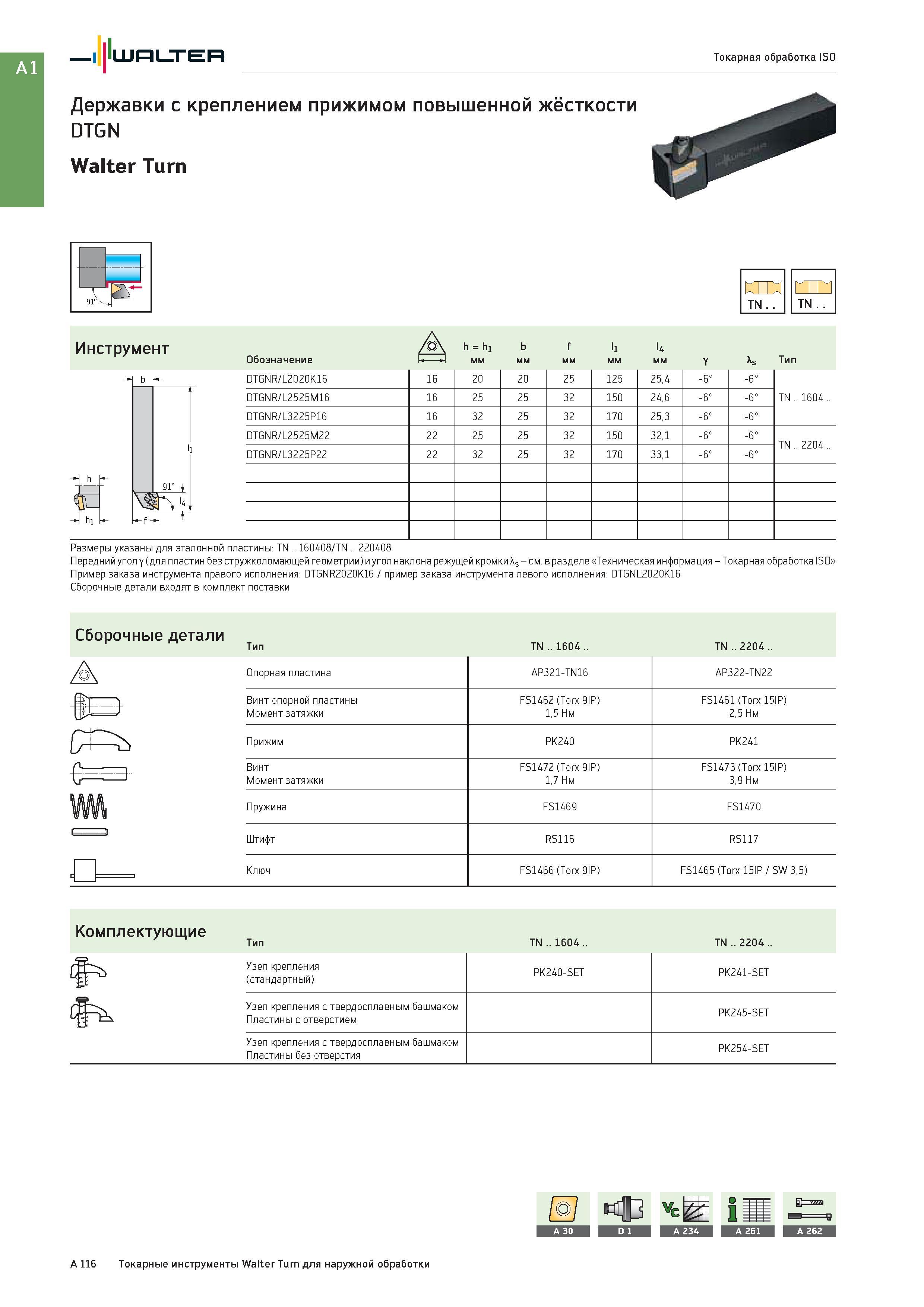

132 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A116

132 Державки Walter с креплением прижимом повышенной жёсткости DTGN Walter Turn TN Инструмент h = h1 b f l1 l4 Обозначение 1- -1 мм Y As Тип DTGNR/L2020K16 1 Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A116

Державки Walter с креплением прижимом повышенной жёсткости DTGN Walter Turn TN Инструмент h = h1 b f l1 l4 Обозначение 1- -1 мм Y As Тип DTGNR/L2020K16 1

Державки Walter с креплением прижимом повышенной жёсткости DTGN Walter Turn TN Инструмент h = h1 b f l1 l4 Обозначение 1- -1 мм Y As Тип DTGNR/L2020K16 16 20 20 25 125 25,4 -6° -6° TN .. 1604 .. DTGNR/L2525M16 16 25 25 32 150 24,6 -6° -6° DTGNR/L3225P16 16 32 25 32 170 25,3 -6° -6° DTGNR/L2525M22 22 25 25 32 150 32,1 -6° -6° TN .. 2204 .. DTGNR/L3225P22 22 32 25 32 170 33,1 -6° -6° Размеры указаны для эталонной пластины: TN .. 160408/TN .. 220408 Walter Токарная обработка ISO Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: DTGNR2020K16 / пример заказа инструмента левого исполнения: DTGNL2020K16 Сборочные детали входят в комплект поставки Сборочные детали Тип TN .. 1604 .. TN .. 2204 .. Комплектующие Тип TN .. 1604 .. TN .. 2204 .. Узел крепления (стандартный) PK240-SET PK241-SET Узел крепления с твердосплавным башмаком Пластины с отверстием PK245-SET Узел крепления с твердосплавным башмаком Пластины без отверстия PK254-SET A 116 Токарные инструменты Walter Turn для наружной обработки
