Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2017 Инструмент и оснастка для станков (Всего 2605 стр.)

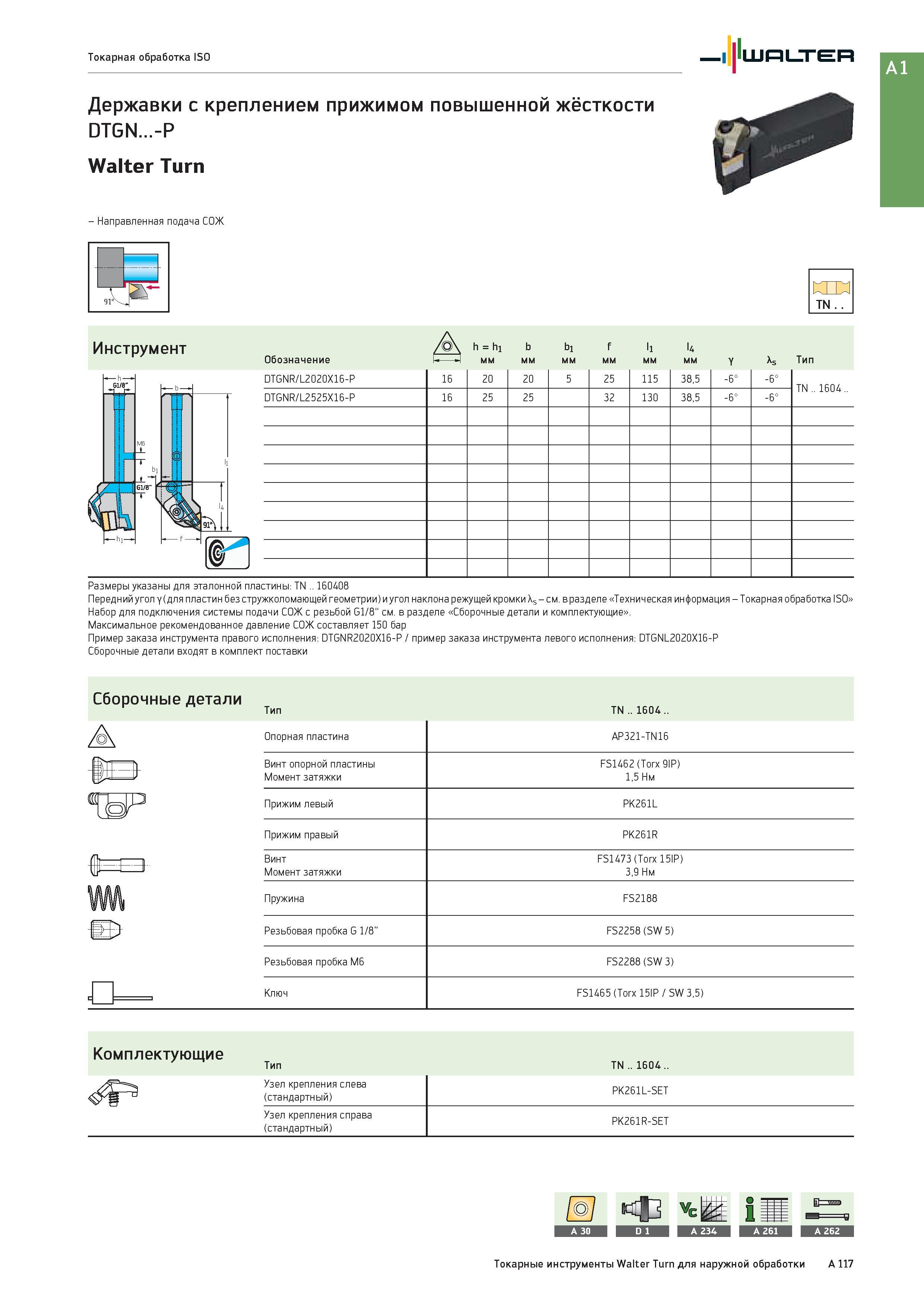

133 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A117

133 Державки Walter с креплением прижимом повышенной жёсткости DTGN -P Walter Turn Направленная подача СОЖ TN Размеры указаны для эталонной пластины: TN 1604 Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A117

Державки Walter с креплением прижимом повышенной жёсткости DTGN -P Walter Turn Направленная подача СОЖ TN Размеры указаны для эталонной пластины: TN 1604

Державки Walter с креплением прижимом повышенной жёсткости DTGN...-P Walter Turn Направленная подача СОЖ TN . . Размеры указаны для эталонной пластины: TN .. 160408 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Набор для подключения системы подачи СОЖ с резьбой G1/8" см. в разделе Сборочные детали и комплектующие Токарная обработка ISO Walter Максимальное рекомендованное давление СОЖ составляет 150 бар Пример заказа инструмента правого исполнения: DTGNR2020X16-P / пример заказа инструмента левого исполнения: DTGNL2020X16-P Сборочные детали входят в комплект поставки Сборочные детали щр Тип Опорная пластина Винт опорной пластины Момент затяжки Прижим левый Прижим правый Винт Момент затяжки Пружина Резьбовая пробка G 1/8" Резьбовая пробка M6 Ключ TN .. 1604 .. AP321-TN16 FS1462 (Torx 9IP) 1,5 Нм PK261L PK261R FS1473 (Torx 15IP) 3,9 Нм FS2188 FS2258 (SW 5) FS2288 (SW 3) FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип TN .. 1604 .. Узел крепления слева (стандартный) PK261L-SET Узел крепления справа (стандартный) PK261R-SET Токарные инструменты Walter Turn для наружной обработки A 117
