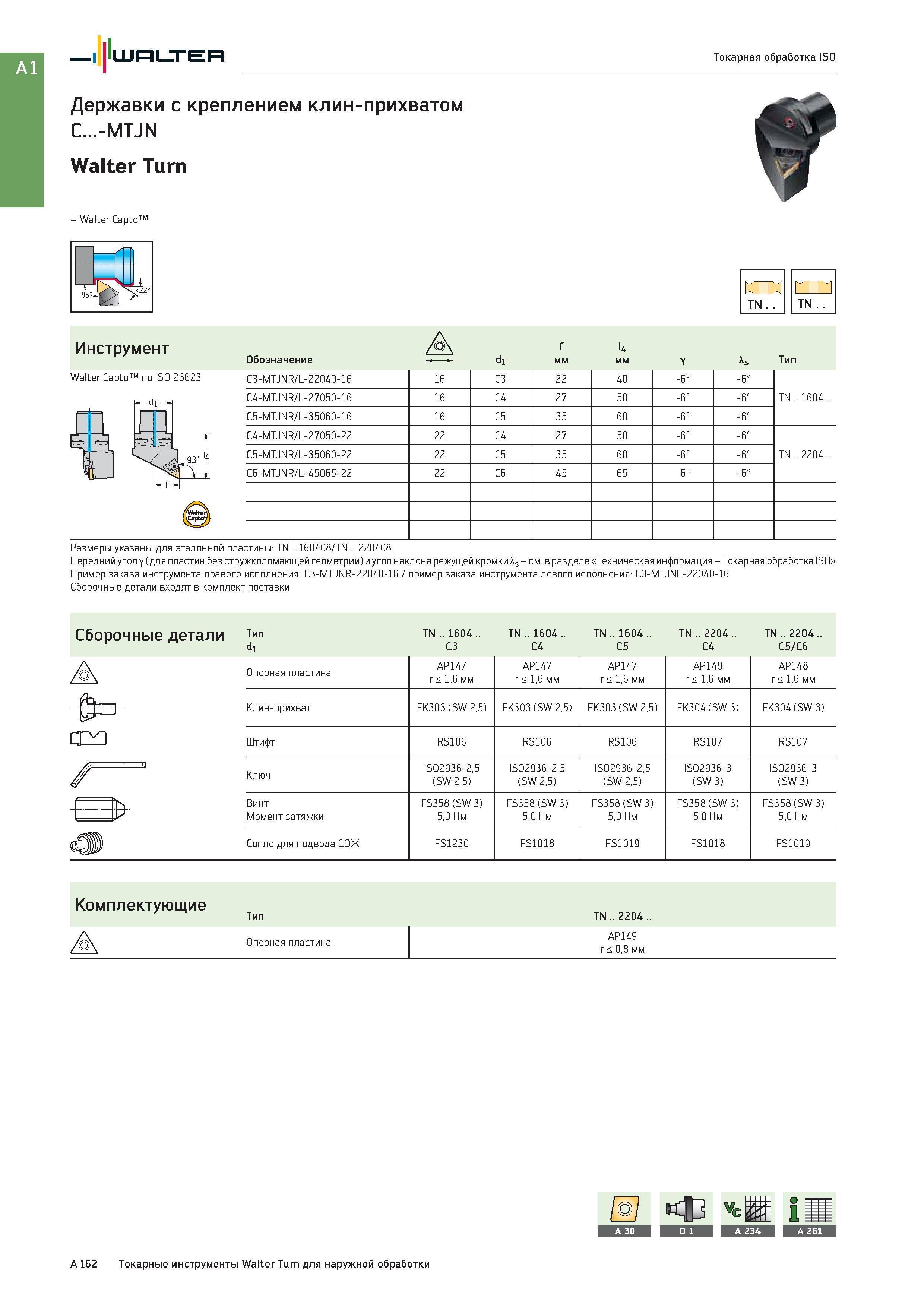

178 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A162

178 Державки Walter с креплением клин-прихватом C -MTJN Walter Turn - Walter Capto по ISO 26623 TN Инструмент А f l4 Обозначение ( J di мм Y As Тип C3-MTJNR/ Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A162

Державки Walter с креплением клин-прихватом C -MTJN Walter Turn - Walter Capto по ISO 26623 TN Инструмент А f l4 Обозначение ( J di мм Y As Тип C3-MTJNR/

Державки Walter с креплением клин-прихватом C...-MTJN Walter Turn - Walter Capto по ISO 26623 TN Инструмент А f l4 Обозначение ( J di мм Y As Тип C3-MTJNR/L-22040-16 16 C3 22 40 -6° -6° TN .. 1604 .. C4-MTJNR/L-27050-16 16 C4 27 50 -6° -6° C5-MTJNR/L-35060-16 16 C5 35 60 -6° -6° C4-MTJNR/L-27050-22 22 C4 27 50 -6° -6° TN .. 2204 .. C5-MTJNR/L-35060-22 22 C5 35 60 -6° -6° C6-MTJNR/L-45065-22 22 C6 45 65 -6° -6° Walter Токарная обработка ISO Размеры указаны для эталонной пластины: TN .. 160408/TN .. 220408 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: C3-MTJNR-22040-16 / пример заказа инструмента левого исполнения: C3-MTJNL-22040-16 Сборочные детали входят в комплект поставки Сборочные детали игт / Тип di TN .. 1604 . C3 TN .. 1604 . C4 TN .. 1604 . C5 TN .. 2204 . C4 TN .. 2204 . C5/C6 Опорная пластина AP147 r < 1,6 мм AP147 r < 1,6 мм AP147 r < 1,6 мм AP148 r < 1,6 мм AP148 r < 1,6 мм Клин-прихват FK303 (SW 2,5) FK303 (SW 2,5) FK303 (SW 2,5) FK304 (SW 3) FK304 (SW 3) Штифт RS106 RS106 RS106 RS107 RS107 Ключ ISO2936-2,5 (SW 2,5) ISO2936-2,5 (SW 2,5) ISO2936-2,5 (SW 2,5) ISO2936-3 (SW 3) ISO2936-3 (SW 3) Винт Момент затяжки FS358 (SW 3) 5,0 Нм FS358 (SW 3) 5,0 Нм FS358 (SW 3) 5,0 Нм FS358 (SW 3) 5,0 Нм FS358 (SW 3) 5,0 Нм Сопло для подвода СОЖ FS1230 FS1018 FS1019 FS1018 FS1019 Комплектующие Тип TN .. 2204 .. A Опорная пластина AP149 r < 0,8 мм A 162 Токарные инструменты Walter Turn для наружной обработки
