WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

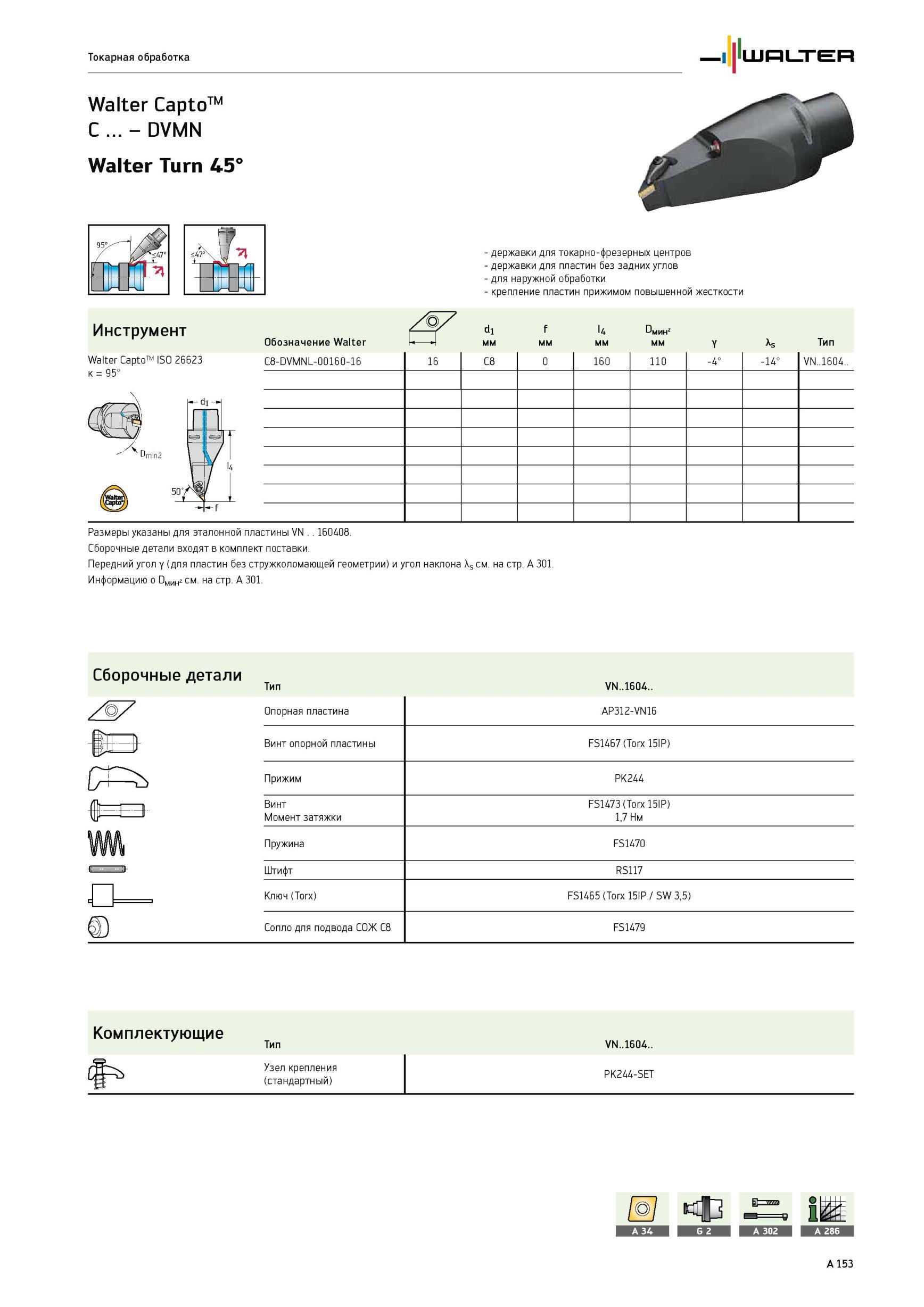

157 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A153

157 Державки Walter для токарно-фрезерных центров Резцы для пластин без задних углов для наружной обработки крепление пластин прижимом повышенной жесткости Инстру Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A153

Державки Walter для токарно-фрезерных центров Резцы для пластин без задних углов для наружной обработки крепление пластин прижимом повышенной жесткости Инстру

Державки Walter для токарно-фрезерных центров Резцы для пластин без задних углов для наружной обработки крепление пластин прижимом повышенной жесткости Инструмент Обозначение di мм f мм l4 мм Y As Тип Walter Capto ISO 26623 C8-DVMNL-00160-16 16 C8 0 160 110 -4° -14° VN..1604.. К У5° di D Umin2 S3 U 50Z 1 -Hh-f Размеры указаны для эталонной пластины VN 160408. Сборочные детали входят в комплект поставки. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Информацию о DMm2 см. на стр. A 301. Сборочные детали Тип VN..1604.. /W Опорная пластина AP312-VN16 Винт опорной пластины FS1467 (Torx 15IP) Прижим PK244 /U Винт FS1473 (Torx 15IP) tff 'J Момент затяжки 1,7 Нм Пружина FS1470 Штифт RS117 q 1 Ключ (Torx) FS1465 (Torx 15IP / SW 3,5) Сопло для подвода СОЖ C8 FS1479 Комплектующие Тип VN..1604.. Узел крепления (стандартный) PK244-SET Токарная обработка Walter Capto C - DVMN Walter Turn 45е -
