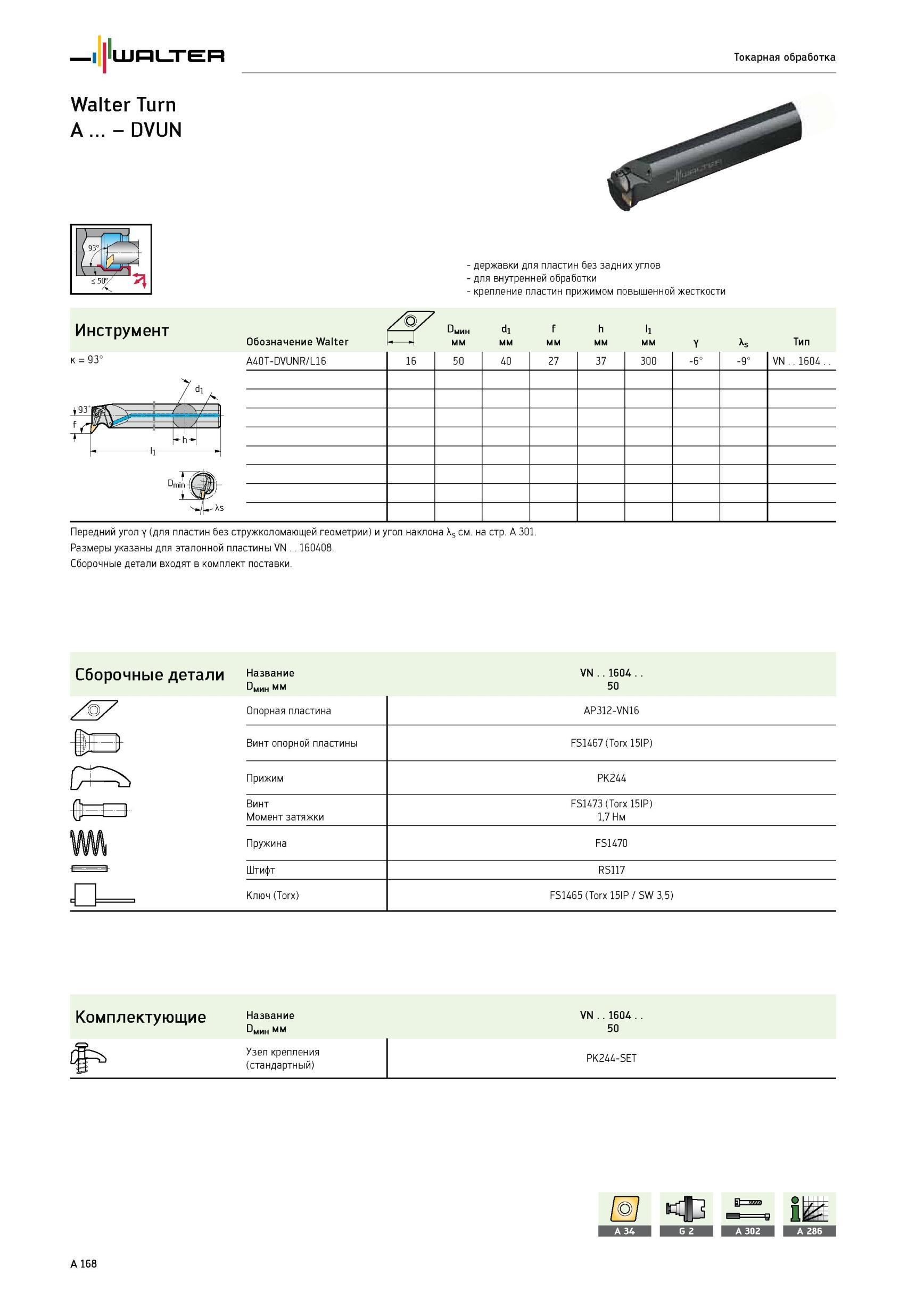

172 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A168

172 Державки Walter для пластин без задних углов для внутренней обработки крепление пластин прижимом повышенной жесткости DMMM di f h li Обозначение U 4 мм у As Т Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A168

Державки Walter для пластин без задних углов для внутренней обработки крепление пластин прижимом повышенной жесткости DMMM di f h li Обозначение U 4 мм у As Т

Державки Walter для пластин без задних углов для внутренней обработки крепление пластин прижимом повышенной жесткости DMMM di f h li Обозначение U 4 мм у As Тип A40T-DVUNR/L16 16 50 40 27 37 300 -6° -9° VN ..1604 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Размеры указаны для эталонной пластины VN 160408. Сборочные детали входят в комплект поставки. Сборочные детали Название мин мм VN ..1604. 50 Опорная пластина AP312-VN16 Винт опорной пластины FS1467 (Torx 15IP) Прижим PK244 Винт FS1473 (Torx 15IP) Момент затяжки 1,7 Нм Пружина FS1470 Штифт RS117 Ключ (Torx) FS1465 (Torx 15IP / SW 3,5) Комплектующие Название мин мм Узел крепления (стандартный) VN ..1604. 50 PK244-SET A 168 Walter Turn A - DVUN Инструмент к 93° Токарная обработка -
