WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)




92 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A88

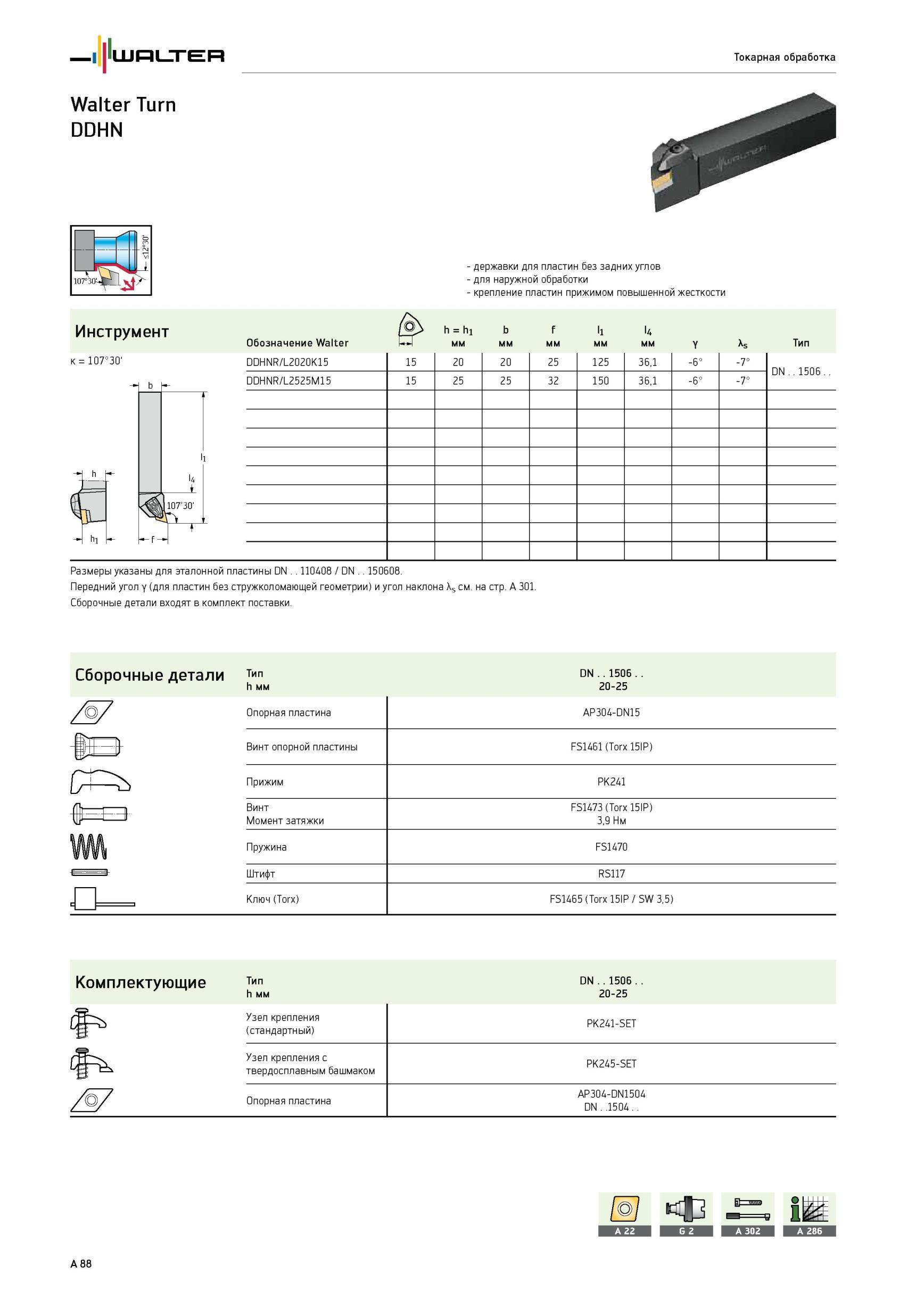

92 Державки Walter DDHN для пластин без задних углов для наружной обработки крепление пластин прижимом повышенной жесткости Инструмент h h1 b f l1 l4 Обозначение Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A88

Державки Walter DDHN для пластин без задних углов для наружной обработки крепление пластин прижимом повышенной жесткости Инструмент h h1 b f l1 l4 Обозначение

Державки Walter DDHN для пластин без задних углов для наружной обработки крепление пластин прижимом повышенной жесткости Инструмент h h1 b f l1 l4 Обозначение Н мм Y As Тип DDHNR/L2020K15 15 20 20 25 125 36,1 -6° -7° DN 1506. DDHNR/L2525M15 15 25 25 32 150 36,1 -6° -7° Размеры указаны для эталонной пластины DN 110408 / DN 150608. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Сборочные детали входят в комплект поставки. Сборочные детали Тип h мм DN 1506 20-25 Опорная пластина AP304-DN15 Винт опорной пластины FS1461 (Torx 15IP) Прижим PK241 Винт FS1473 (Torx 15IP) Момент затяжки 3,9 Нм Пружина FS1470 Штифт RS117 Ключ (Torx) FS1465 (Torx 15IP / SW 3,5) Комплектующие Тип h мм DN 1506 20-25 Узел крепления (стандартный) PK241-SET Узел крепления с твердосплавным башмаком PK245-SET Опорная пластина AP304-DN1504 DN 1504 A 88 Токарная обработка Walter Turn DDHN 107°3 к 107°30'
