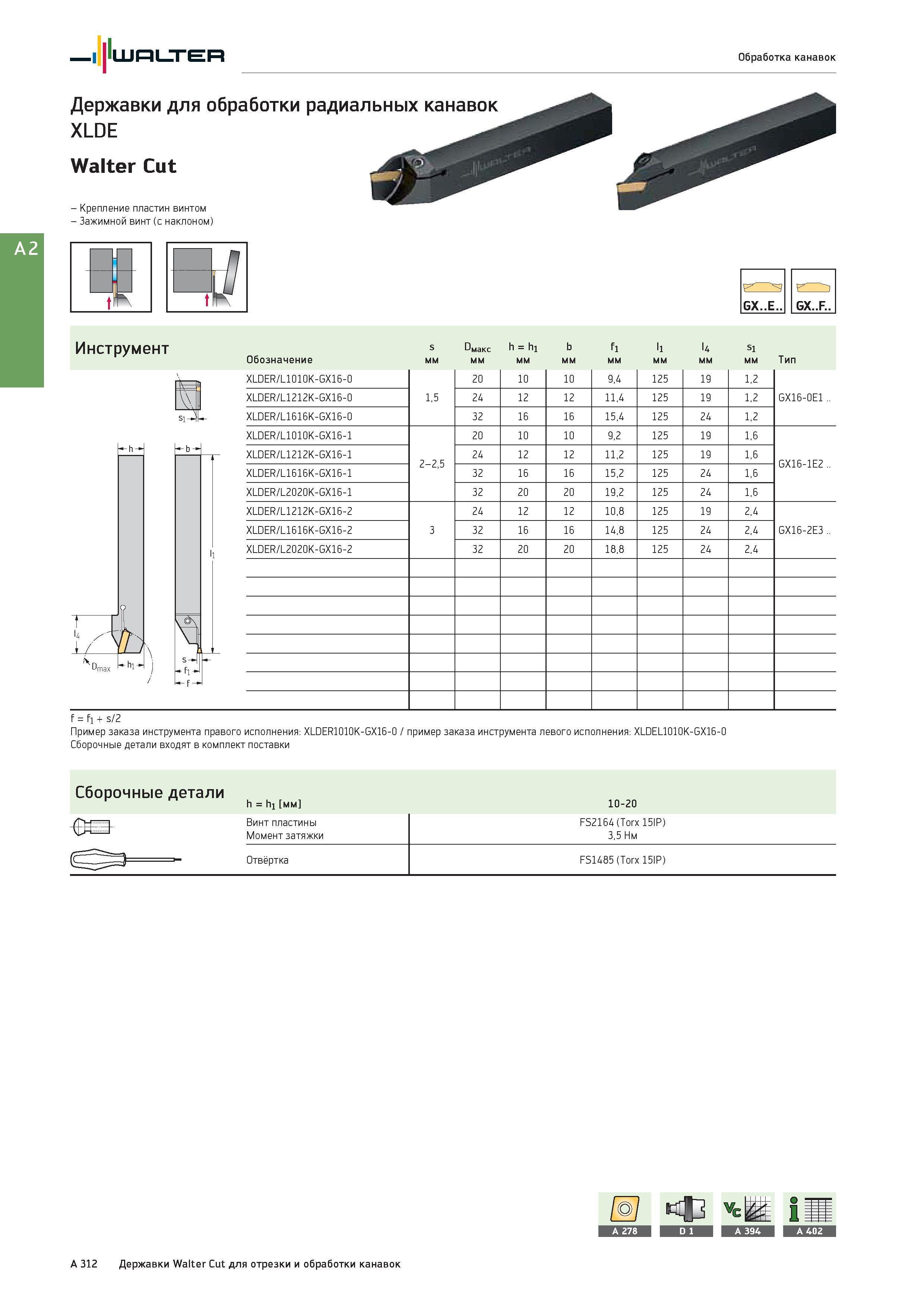

328 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A312

328 Державки Walter Cut для обработки радиальных канавок XLDE Крепление пластин винтом - Зажимной винт (с наклоном) к si -b- GX E GX F Инструмент s Dмакс h h Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A312

Державки Walter Cut для обработки радиальных канавок XLDE Крепление пластин винтом - Зажимной винт (с наклоном) к si -b- GX E GX F Инструмент s Dмакс h h

Державки Walter Cut для обработки радиальных канавок XLDE Крепление пластин винтом - Зажимной винт (с наклоном) к si -b- GX..E.. GX..F.. Инструмент s Dмакс h h1 Ь f1 l1 14 s1 Обозначение мм Тип XLDER/L1010K-GX16-0 1,5 20 10 10 9,4 125 19 1,2 GX16-0E1 .. XLDER/L1212K-GX16-0 24 12 12 11,4 125 19 1,2 XLDER/L1616K-GX16-0 32 16 16 15,4 125 24 1,2 XLDER/L1010K-GX16-1 2-2,5 20 10 10 9,2 125 19 1,6 GX16-1E2 .. XLDER/L1212K-GX16-1 24 12 12 11,2 125 19 1,6 XLDER/L1616K-GX16-1 32 16 16 15,2 125 24 1,6 XLDER/L2020K-GX16-1 32 20 20 19,2 125 24 1,6 XLDER/L1212K-GX16-2 3 24 12 12 10,8 125 19 2,4 GX16-2E3 .. XLDER/L1616K-GX16-2 32 16 16 14,8 125 24 2,4 XLDER/L2020K-GX16-2 32 20 20 18,8 125 24 2,4 f = f1 + s/2 Пример заказа инструмента правого исполнения: XLDER1010K-GX16-0 / пример заказа инструмента левого исполнения: XLDEL1010K-GX16-0 Сборочные детали входят в комплект поставки Сборочные детали h h мм 10-20 1 Винт пластины FS2164 (Torx 15IP) Момент затяжки 3,5 Нм Отвёртка FS1485 (Torx 15IP) Vc A 312 Державки Walter Cut для отрезки и обработки канавок
