Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

Державки токарные для пластин без задних углов Для наружной обработки Крепление пластин прижимом повышенной жесткости Основные характеристики

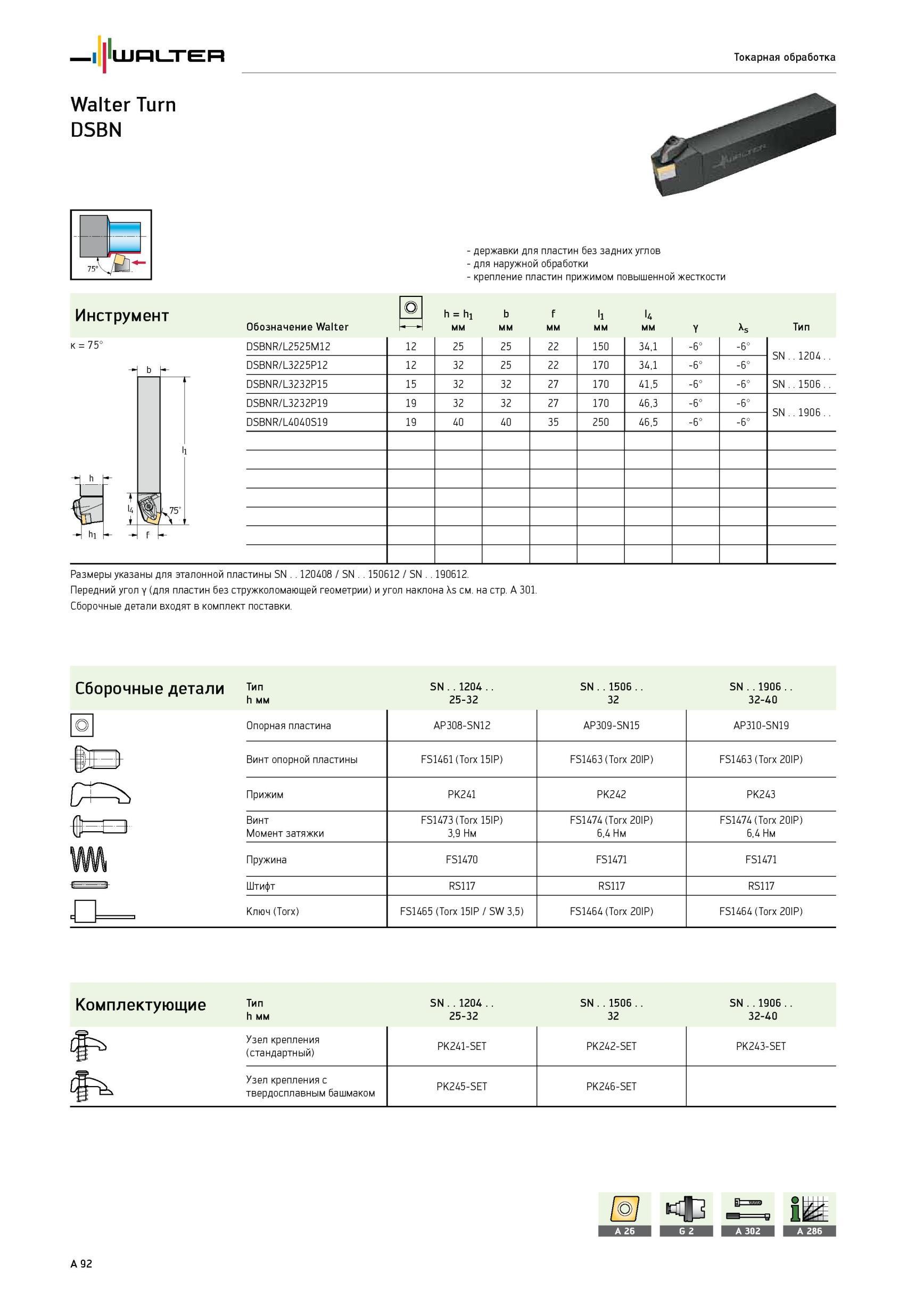

96 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A92

96 Державки токарные для пластин без задних углов Для наружной обработки Крепление пластин прижимом повышенной жесткости Основные характеристики Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A92

Державки токарные для пластин без задних углов Для наружной обработки Крепление пластин прижимом повышенной жесткости Основные характеристики

Державки токарные для пластин без задних углов Для наружной обработки Крепление пластин прижимом повышенной жесткости Основные характеристики _ Инструмент к 75° Обозначение h h1 мм b мм f мм l1 мм u мм Тип Walter DSBN DSBNR/L2525M12 12 25 25 22 150 34,1 -6° -6° SN 1204.. DSBNR/L3225P12 12 32 25 22 170 34,1 -6° -6° DSBNR/L3232P15 15 32 32 27 170 41,5 -6° -6° SN 1506. DSBNR/L3232P19 19 32 32 27 170 46,3 -6° -6° SN 1906.. DSBNR/L4040S19 19 40 40 35 250 46,5 -6° -6° Размеры указаны для эталонной пластины SN 120408 / SN 150612 / SN 190612. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Сборочные детали входят в комплект поставки. X Y s Тип SN 1204 SN 1506 SN 1906 h мм 25-32 32 32-40 Опорная пластина AP308-SN12 AP309-SN15 AP310-SN19 Винт опорной пластины FS1461 (Torx 15IP) FS1463 (Torx 20IP) FS1463 (Torx 20IP) Прижим PK241 PK242 PK243 Винт FS1473 (Torx 15IP) FS1474 (Torx 20IP) FS1474 (Torx 20IP) Момент затяжки 3,9 Нм 6,4 Нм 6,4 Нм Пружина FS1470 FS1471 FS1471 Штифт RS117 RS117 RS117 Ключ (Torx) FS1465 (Torx 15IP / SW 3,5) FS1464 (Torx 20IP) FS1464 (Torx 20IP) Комплектующие Тип h мм SN 1204 25-32 SN 1506 32 SN 1906 32-40 (Jb Узел крепления (стандартный) PK241-SET PK242-SET PK243-SET Узел крепления с твердосплавным башмаком PK245-SET PK246-SET A 92 Токарная обработка Walter Turn DSBN Сборочные детали
