HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

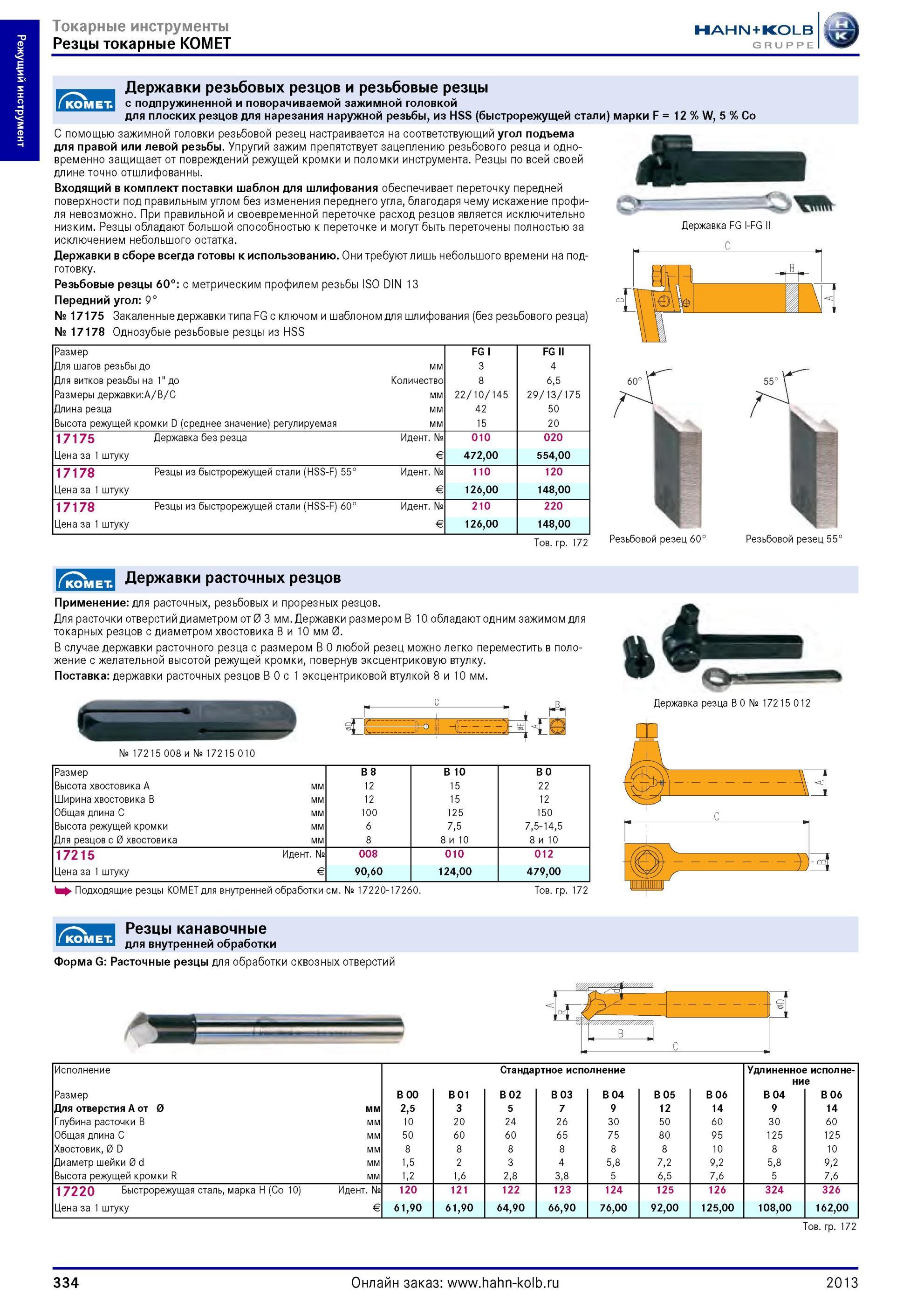

334 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.334

334 Державки резьбовых резцов KOMET от Hahn Kolb и резьбовые резцы с подпружиненной и поворачиваемой зажимной головкой для плоских резцов для нарезания на Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 334

Державки резьбовых резцов KOMET от Hahn Kolb и резьбовые резцы с подпружиненной и поворачиваемой зажимной головкой для плоских резцов для нарезания на

Державки резьбовых резцов KOMET от Hahn Kolb и резьбовые резцы с подпружиненной и поворачиваемой зажимной головкой для плоских резцов для нарезания наружной резьбы, из HSS (быстрорежущей стали) марки F 12 W, 5 Co С помощью зажимной головки резьбовой резец настраивается на соответствующий угол подъема для правой или левой резьбы. Упругий зажим препятствует зацеплению резьбового резца и одновременно защищает от повреждений режущей кромки и поломки инструмента. Резцы по всей своей длине точно отшлифованны. Входящий в комплект поставки шаблон для шлифования обеспечивает переточку передней поверхности под правильным углом без изменения переднего угла, благодаря чему искажение профиля невозможно. При правильной и своевременной переточке расход резцов является исключительно низким. Резцы обладают большой способностью к переточке и могут быть переточены полностью за исключением небольшого остатка. Державки в сборе всегда готовы к использованию. Они требуют лишь небольшого времени на подготовку. Резьбовые резцы 60° с метрическим профилем резьбы ISO DIN 13 Передний угол 9° № 17175 Закаленные державки типа FG с ключом и шаблоном для шлифования (без резьбового резца) № 17178 Однозубые резьбовые резцы из HSS Державка FG I-FG _С Размер Для шагов резьбы до мм Для витков резьбы на 1" до Количество Размеры державки:A/B/C мм Длина резца мм Высота режущей кромки D (среднее значение) регулируемая мм FG I 3 8 22/10/145 42 15 FG 4 6,5 29/13/175 50 20 17175 Державка без резца Идентификационный номер № Цена за 1 штуку Евро € 010 472,00 020 554,00 17178 Резцы из быстрорежущей стали (HSS-F) 55° Идентификационный номер № Цена за 1 штуку Евро € 110 126,00 120 148,00 17178 Резцы из быстрорежущей стали (HSS-F) 60° Идентификационный номер № Цена за 1 штуку Евро € 210 126,00 220 148,00 Тов гр 172 Резьбовой резец 60° Резьбовой резец 55° Державки расточных резцов Применение для расточных, резьбовых и прорезных резцов. Для расточки отверстий диаметром от 0 3 мм. Державки размером B 10 обладают одним зажимом для токарных резцов с диаметром хвостовика 8 и 10 мм 0. В случае державки расточного резца с размером B 0 любой резец можно легко переместить в положение с желательной высотой режущей кромки, повернув эксцентриковую втулку. Поставка державки расточных резцов B 0 с 1 эксцентриковой втулкой 8 и 10 мм. № 17215 008 и № 17215 010 Размер B 8 B 10 B 0 Высота хвостовика A мм 12 15 22 Ширина хвостовика B мм 12 15 12 Общая длина C мм 100 125 150 Высота режущей кромки мм 6 7,5 7,5-14,5 Для резцов с 0 хвостовика мм 8 8 и 10 8 и 10 17215 Идентификационный номер № 008 010 012 Цена за 1 штуку Евро € 90,60 124,00 479,00 Державка резца B 0 № 17215 012 h Подходящие резцы KOMET для внутренней обработки см. № 17220-17260. Товарная группа 172 Резцы канавочные для внутренней обработки Форма G Расточные резцы для обработки сквозных отверстий Исполнение Стандартное исполнение Удлиненное исполне- ние Размер B 00 B 01 B 02 B 03 B 04 B 05 B 06 B 04 B 06 Для отверстия A от 0 мм 2,5 3 5 7 9 12 14 9 14 Глубина расточки B мм 10 20 24 26 30 50 60 30 60 Общая длина C мм 50 60 60 65 75 80 95 125 125 Хвостовик Диаметр D мм 8 8 8 8 8 8 10 8 10 Диаметр шейки 0 d мм 1,5 2 3 4 5,8 7,2 9,2 5,8 9,2 Высота режущей кромки R мм 1,2 1,6 2,8 3,8 5 6,5 7,6 5 7,6 17220 Быстрорежущая сталь, марка H (Co 10) Идентификационный номер № 120 121 122 123 124 125 126 324 326 Цена за 1 штуку Евро € 61,90 61,90 64,90 66,90 76,00 92,00 125,00 108,00 162,00 Товарная группа 172 334 2013
