Державки Korloy для нарезания внутренней резьбы IR(L)H (Прижим винтом)

357 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.D32

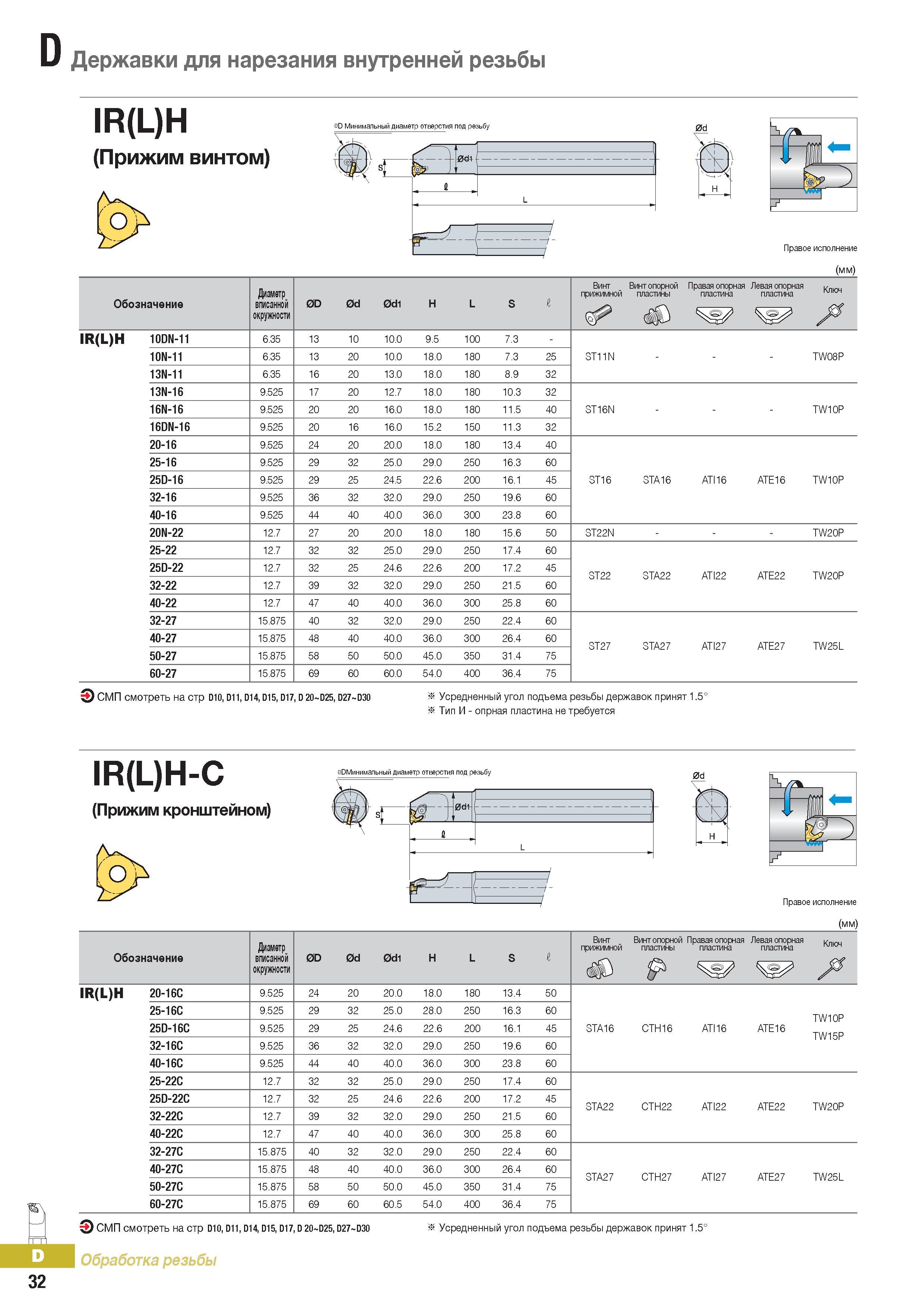

357 Державки Korloy для нарезания внутренней резьбы IR(L)H (Прижим винтом) Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. D32

Державки Korloy для нарезания внутренней резьбы IR(L)H (Прижим винтом)

Державки Korloy для нарезания внутренней резьбы IR(L)H (Прижим винтом) _ Минимальный диаметр отверстия под резьбу Правое исполнение (мм) Обозначение Диаметр вписанной окружности 0D 0d 0d1 L S Винг прижимной Винт опорной пластины Правая опорная Левая опорная пластина пластина Ключ IR(L)H 10DN-11 6.35 13 10 10.0 9.5 100 7.3 10N-11 6.35 13 20 10.0 18.0 180 7.3 25 ST11N - TW08P 13N-11 6.35 16 20 13.0 18.0 180 8.9 32 13N-16 9.525 17 20 12 .7 18.0 180 10.3 32 16N-16 9.525 20 20 16.0 18.0 180 11.5 40 ST16N - TW10P 16DN-16 9.525 20 16 16.0 15.2 150 11.3 32 20-16 9.525 24 20 20.0 18.0 180 13.4 40 25-16 9.525 29 32 25.0 29.0 250 16.3 60 25D-16 9.525 29 25 24.5 22.6 200 16.1 45 ST16 STA16 ATI16 ATE16 TW10P 32-16 9.525 36 32 32.0 29.0 250 19.6 60 40-16 9.525 44 40 40.0 36.0 300 23.8 60 20N-22 12.7 27 20 20.0 18.0 180 15.6 50 ST22N - TW20P 25-22 12.7 32 32 25.0 29.0 250 17.4 60 25D-22 12.7 32 25 24.6 22.6 200 17.2 45 ST22 STA22 ATI22 ATE22 TW20P 32-22 12.7 39 32 32.0 29.0 250 21.5 60 40-22 12.7 47 40 40.0 36.0 300 25.8 60 32-27 15.875 40 32 32.0 29.0 250 22.4 60 40-27 15.875 48 40 40.0 36.0 300 26.4 60 ST27 STA27 ATI27 ATE27 TW25L 50-27 15.875 58 50 50.0 45.0 350 31.4 75 60-27 15.875 69 60 60.0 54.0 400 36.4 75 О смп смотреть на стр D10, D11, D14, D15, D17, D 20-D25, D27-D30 Усредненный угол подъема резьбы державок принят 1.5° Тип И - опрная пластина не требуется IR(L)H-C (Прижим кронштейном) Минимальный диаметр отверстия под резьбу Правое исполнение (мм) Обозначение Диаметр вписанной окружности 0D 0d 0d1 Н L S 1 Винт прижимной ifD Винт опорной Правая опорная пластины пластина Левая опорная пластина Ключ IR(L)H 20-16С 9.525 24 20 20.0 18.0 180 13.4 50 25-16С 9.525 29 32 25.0 28.0 250 16.3 60 TW10P TW15P 25D-16C 9.525 29 25 24.6 22.6 200 16.1 45 STA16 CTH16 ATI16 ATE16 32-16С 9.525 36 32 32.0 29.0 250 19.6 60 40-16С 9.525 44 40 40.0 36.0 300 23.8 60 25-22С 12.7 32 32 25.0 29.0 250 17.4 60 25D-22C 12.7 32 25 24.6 22.6 200 17.2 45 STA22 CTH22 ATI22 ATE22 TW20P 32-22С 12.7 39 32 32.0 29.0 250 21.5 60 40-22С 12.7 47 40 40.0 36.0 300 25.8 60 32-27С 15.875 40 32 32.0 29.0 250 22.4 60 40-27С 15.875 48 40 40.0 36.0 300 26.4 60 STA27 CTH27 ATI27 ATE27 TW25L 50-27С 15.875 58 50 50.0 45.0 350 31.4 75 60-27С 15.875 69 60 60.5 54.0 400 36.4 75 СМП смотреть на стр D10, D11, D14, D15, D17, D 20-D25, D27-D30 Обработка резьбы Усредненный угол подъема резьбы державок принят 1.5° 32
