Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2017 Инструмент и оснастка для станков (Всего 2605 стр.)

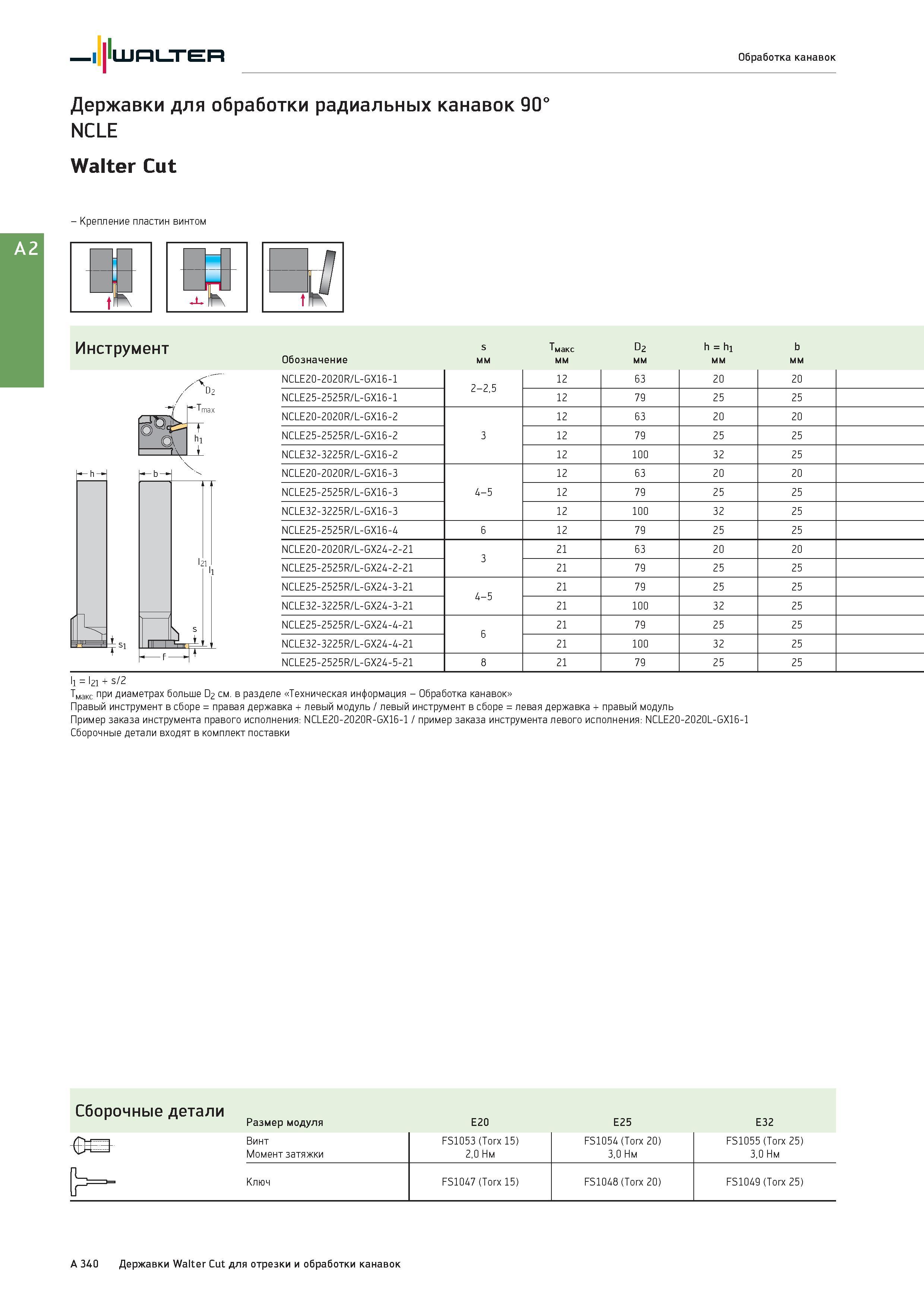

356 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A340

356 Державки для обработки радиальных канавок 90° NCLE Walter Cut Крепление пластин винтом W t Инструмент Обозначение S 1 макс D2 мм h = hi мм b мм NCLE20-20 Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A340

Державки для обработки радиальных канавок 90° NCLE Walter Cut Крепление пластин винтом W t Инструмент Обозначение S 1 макс D2 мм h = hi мм b мм NCLE20-20

Державки для обработки радиальных канавок 90° NCLE Walter Cut Крепление пластин винтом W t Инструмент Обозначение S 1 макс D2 мм h = hi мм b мм NCLE20-2020R/L-GX16-1 2-2,5 12 63 20 20 NCLE25-2525R/L-GX16-1 12 79 25 25 NCLE20-2020R/L-GX16-2 3 12 63 20 20 NCLE25-2525R/L-GX16-2 12 79 25 25 NCLE32-3225R/L-GX16-2 12 100 32 25 NCLE20-2020R/L-GX16-3 4-5 12 63 20 20 NCLE25-2525R/L-GX16-3 12 79 25 25 NCLE32-3225R/L-GX16-3 12 100 32 25 NCLE25-2525R/L-GX16-4 6 12 79 25 25 NCLE20-2020R/L-GX24-2-21 3 21 63 20 20 NCLE25-2525R/L-GX24-2-21 21 79 25 25 NCLE25-2525R/L-GX24-3-21 4-5 21 79 25 25 NCLE32-3225R/L-GX24-3-21 21 100 32 25 NCLE25-2525R/L-GX24-4-21 6 21 79 25 25 NCLE32-3225R/L-GX24-4-21 21 100 32 25 NCLE25-2525R/L-GX24-5-21 8 21 79 25 25 ll = I21 + s/2 Тмакс при диаметрах больше D2 см. в разделе Техническая информация - Обработка канавок Правый инструмент в сборе = правая державка + левый модуль / левый инструмент в сборе = левая державка + правый модуль Пример заказа инструмента правого исполнения: NCLE20-2020R-GX16-1 / пример заказа инструмента левого исполнения: NCLE20-2020L-GX16-1 Сборочные детали входят в комплект поставки Сборочные детали Размер модуля E20 E25 E32 - Э- Винт Момент затяжки FS1053 (Torx 15) 2,0 Нм FS1054 (Torx 20) 3,0 Нм FS1055 (Torx 25) 3,0 Нм Ключ FS1047 (Torx 15) FS1048 (Torx 20) FS1049 (Torx 25) A 340 Державки Walter Cut для отрезки и обработки канавок
