Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system КЗТС (KZTS) | Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.) |
|||||

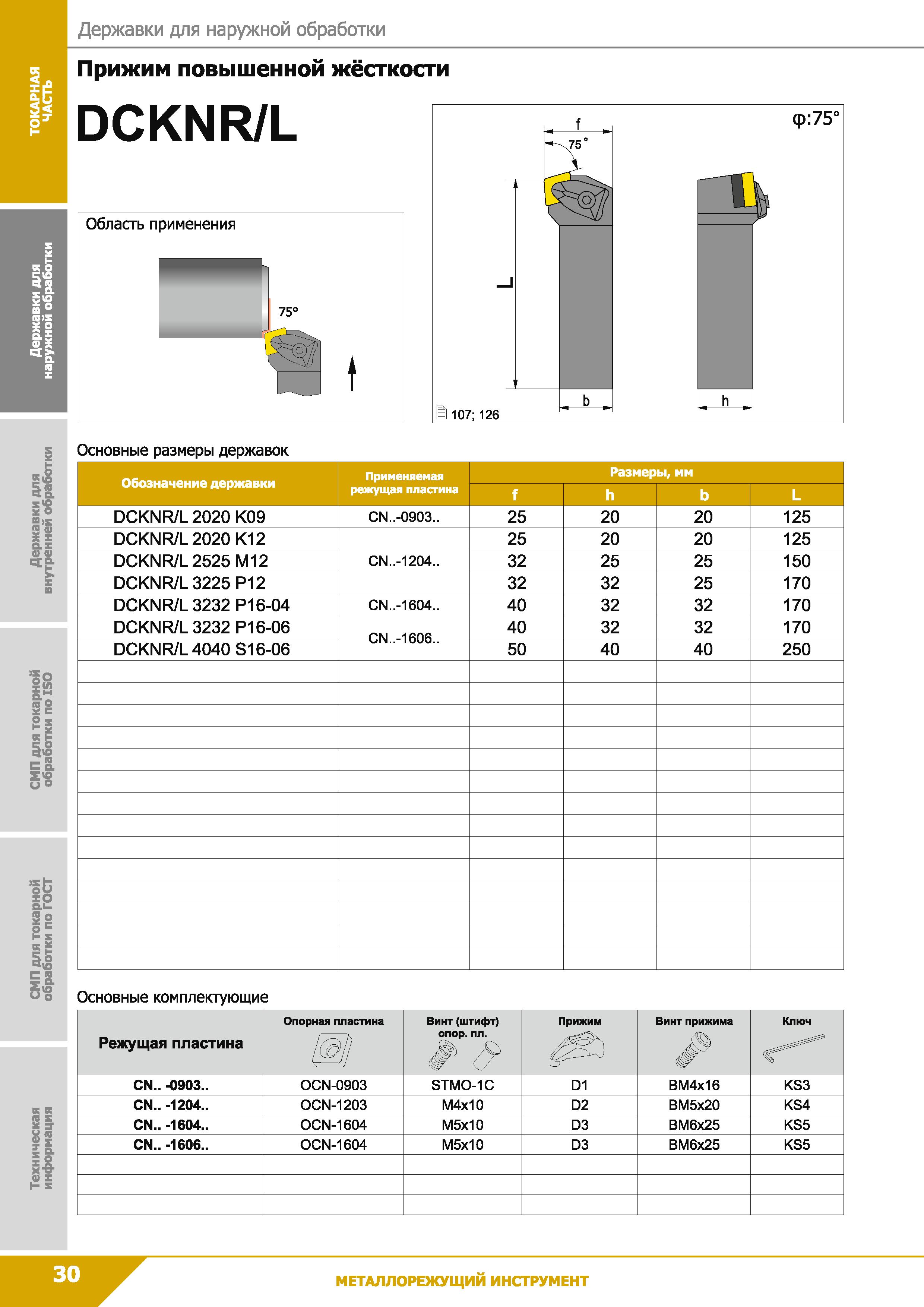

Державки для наружной обработки Прижим повышенной жёсткости DCKNR/L Основные размеры30 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.30 |
|||||
Державки для наружной обработки Прижим повышенной жёсткости DCKNR/L Основные размеры Державки для наружной обработки Прижим повышенной жёсткости DCKNR/L Основные размеры _ державок Обозначение державки Применяемая режущая пластина Размеры, мм f h b L DCKNR/L 2020 К09 CN..-0903.. 25 20 20 125 DCKNR/L 2020 К12 CN..-1204.. 25 20 20 125 DCKNR/L 2525 М12 32 25 25 150 DCKNR/L 3225 Р12 32 32 25 170 DCKNR/L 3232 Р16-04 CN..-1604.. 40 32 32 170 DCKNR/L 3232 Р16-06 CN..-1606- 40 32 32 170 DCKNR/L 4040 S16-06 50 40 40 250 si s t 1 с а S'S “5 1 11 и О Основные комплектующие Режущая пластина Опорная пластина Винт (штифт) опор. пл. Прижим Винт прижима Ключ CN.. -0903.. OCN-0903 STMO-1C D1 ВМ4х16 KS3 CN.. -1204.. OCN-1203 М4х10 D2 В М 5x20 KS4 CN.. -1604.. OCN-1604 М5х10 D3 ВМ6х25 KS5 CN.. -1606.. OCN-16Q4 М5х10 D3 В М 6x25 KS5 к к а s э1 It 3 Инструмент по металлу для станков |
|||||
