Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

КЗТС (KZTS) | Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.)

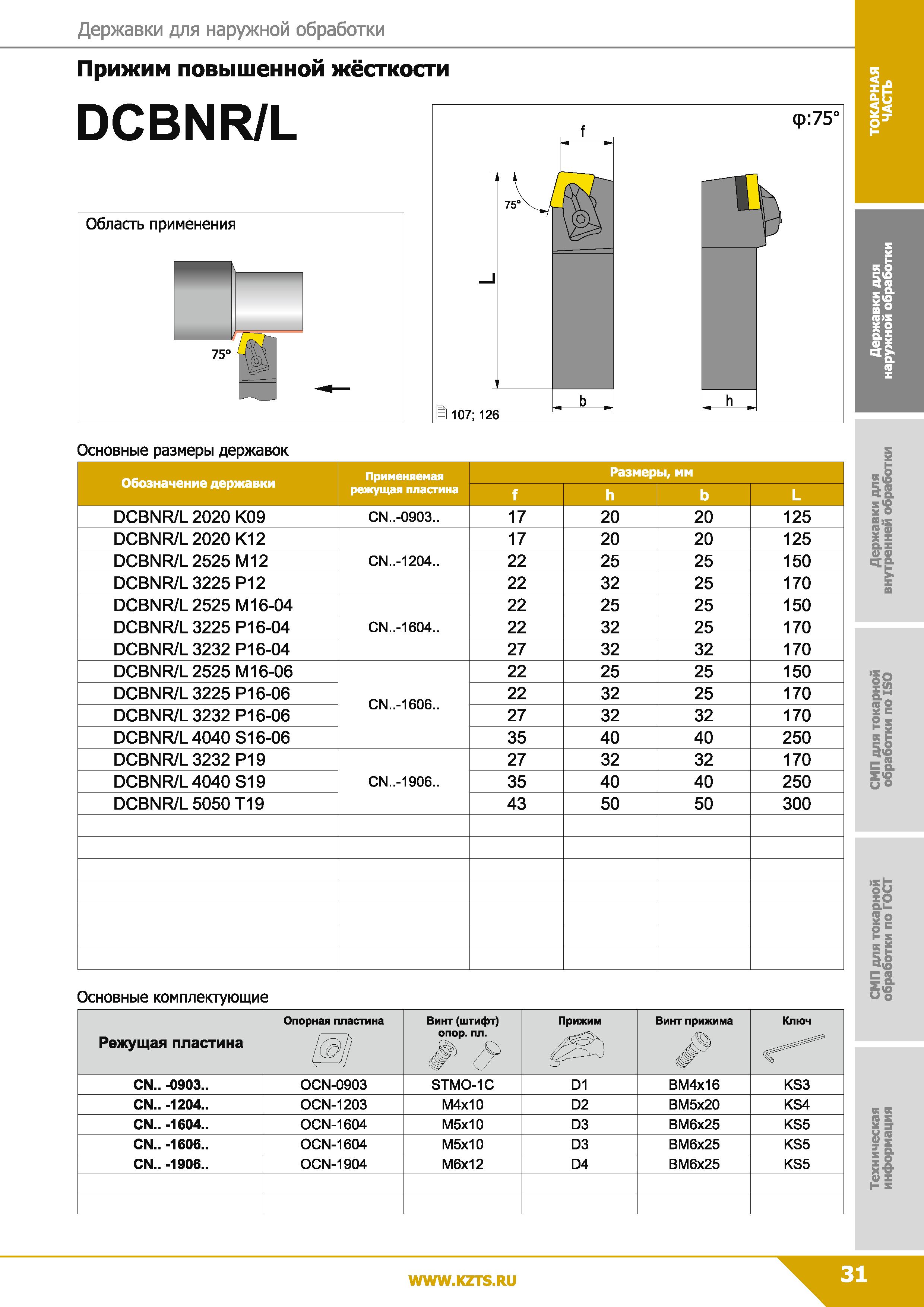

Державки для наружной обработки Прижим повышенной жёсткости DCBNR/L

31 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.31

31 Державки для наружной обработки Прижим повышенной жёсткости DCBNR/L Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 31

Державки для наружной обработки Прижим повышенной жёсткости DCBNR/L

Державки для наружной обработки Прижим повышенной жёсткости DCBNR/L _ Основные размеры державок Обозначение державки Применяемая режущая пластина Размеры, мм f h L DCBNR/L 2020 К09 CN..-0903.. 17 20 20 125 DCBNR/L 2020 К12 CN..-1204.. 17 20 20 125 DCBNR/L 2525 М12 22 25 25 150 DCBNR/L 3225 Р12 22 32 25 170 DCBNR/L 2525 М16-04 CN..-1604.. 22 25 25 150 DCBNR/L 3225 Р16-04 22 32 25 170 DCBNR/L 3232 Р16-04 27 32 32 170 DCBNR/L 2525 М16-06 CN..-1606.. 22 25 25 150 DCBNR/L 3225 Р16-06 22 32 25 170 DCBNR/L 3232 Р16-06 27 32 32 170 DCBNR/L 4040 S16-06 35 40 40 250 DCBNR/L 3232 Р19 CN..-1906.. 27 32 32 170 DCBNR/L 4040 S19 35 40 40 250 DCBNR/L 5050 Т19 43 50 50 300 Основные комплектующие Режущая пластина Опорная пластина Винт (штифт) опор. пл. / Прижим Винт прижима Ключ CN.. -0903.. OCN-0903 STMO-1C D1 ВМ4х16 KS3 CN.. -1204.. OCN-1203 М4х10 D2 В М 5x20 KS4 CN.. -1604.. OCN-1604 М5х10 D3 ВМ6х25 KS5 CN.. -1606.. OCN-1604 М5х10 D3 В М 6x25 KS5 CN.. -1906.. OCN-19Q4 М6х12 D4 ВМ6х25 KS5
