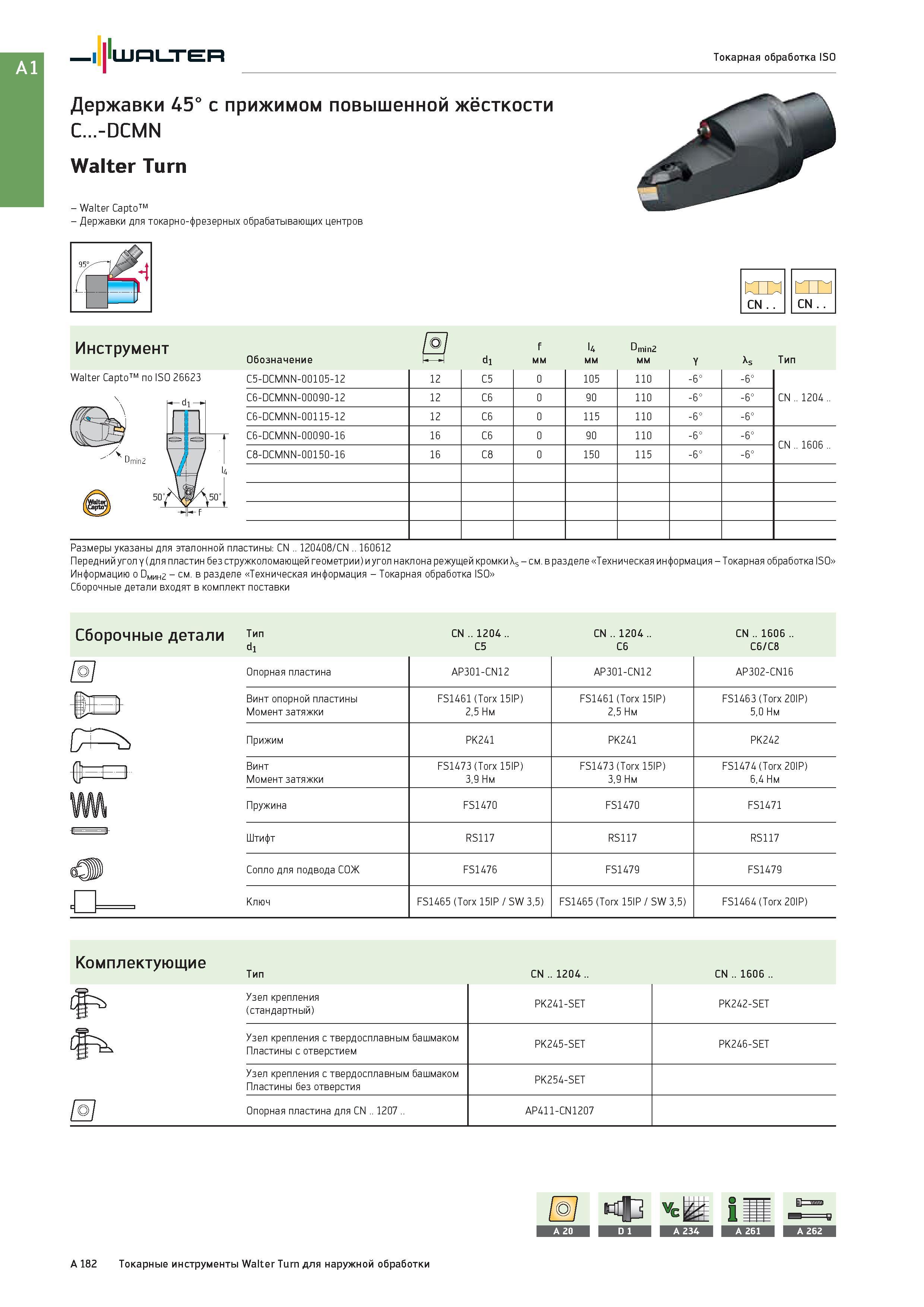

198 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A182

198 Державки 45° Walter с прижимом повышенной жёсткости C -DCMN Walter Turn Державки для токарно-фрезерных обрабатывающих центров Walter Capto по ISO 26623 C Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A182

Державки 45° Walter с прижимом повышенной жёсткости C -DCMN Walter Turn Державки для токарно-фрезерных обрабатывающих центров Walter Capto по ISO 26623 C

Державки 45° Walter с прижимом повышенной жёсткости C...-DCMN Walter Turn Державки для токарно-фрезерных обрабатывающих центров Walter Capto по ISO 26623 CN . Инструмент f l4 Dmin2 Обозначение d1 мм Y Xs Тип C5-DCMNN-00105-12 12 C5 0 105 110 -6° -6° CN .. 1204 .. C6-DCMNN-00090-12 12 C6 0 90 110 -6° -6° C6-DCMNN-00115-12 12 C6 0 115 110 -6° -6° C6-DCMNN-00090-16 16 C6 0 90 110 -6° -6° CN .. 1606 .. C8-DCMNN-00150-16 16 C8 0 150 115 -6° -6° Walter Токарная обработка ISO Размеры указаны для эталонной пластины: CN .. 120408/CN .. 160612 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Информацию о Dмин2 - см. в разделе Техническая информация - Токарная обработка ISO Сборочные детали входят в комплект поставки Сборочные детали Тип d1 CN .. 1204 . C5 CN .. 1204 . C6 CN .. 1606 . C6/C8 Опорная пластина AP301-CN12 AP301-CN12 AP302-CN16 Винт опорной пластины Момент затяжки FS1461 (Torx 15IP) 2,5 Нм FS1461 (Torx 15IP) 2,5 Нм FS1463 (Torx 20IP) 5,0 Нм Прижим PK241 PK241 PK242 Винт Момент затяжки FS1473 (Torx 15IP) 3,9 Нм FS1473 (Torx 15IP) 3,9 Нм FS1474 (Torx 20IP) 6,4 Нм Пружина FS1470 FS1470 FS1471 Штифт RS117 RS117 RS117 Сопло для подвода СОЖ FS1476 FS1479 FS1479 Ключ FS1465 (Torx 15IP / SW 3,5) FS1465 (Torx 15IP / SW 3,5) FS1464 (Torx 20IP) Комплектующие Тип CN .. 1204 .. CN .. 1606 .. Узел крепления (стандартный) PK241-SET PK242-SET Узел крепления с твердосплавным башмаком Пластины с отверстием PK245-SET PK246-SET Узел крепления с твердосплавным башмаком Пластины без отверстия PK254-SET Опорная пластина для CN .. 1207 .. AP411-CN1207 A 182 Токарные инструменты Walter Turn для наружной обработки
