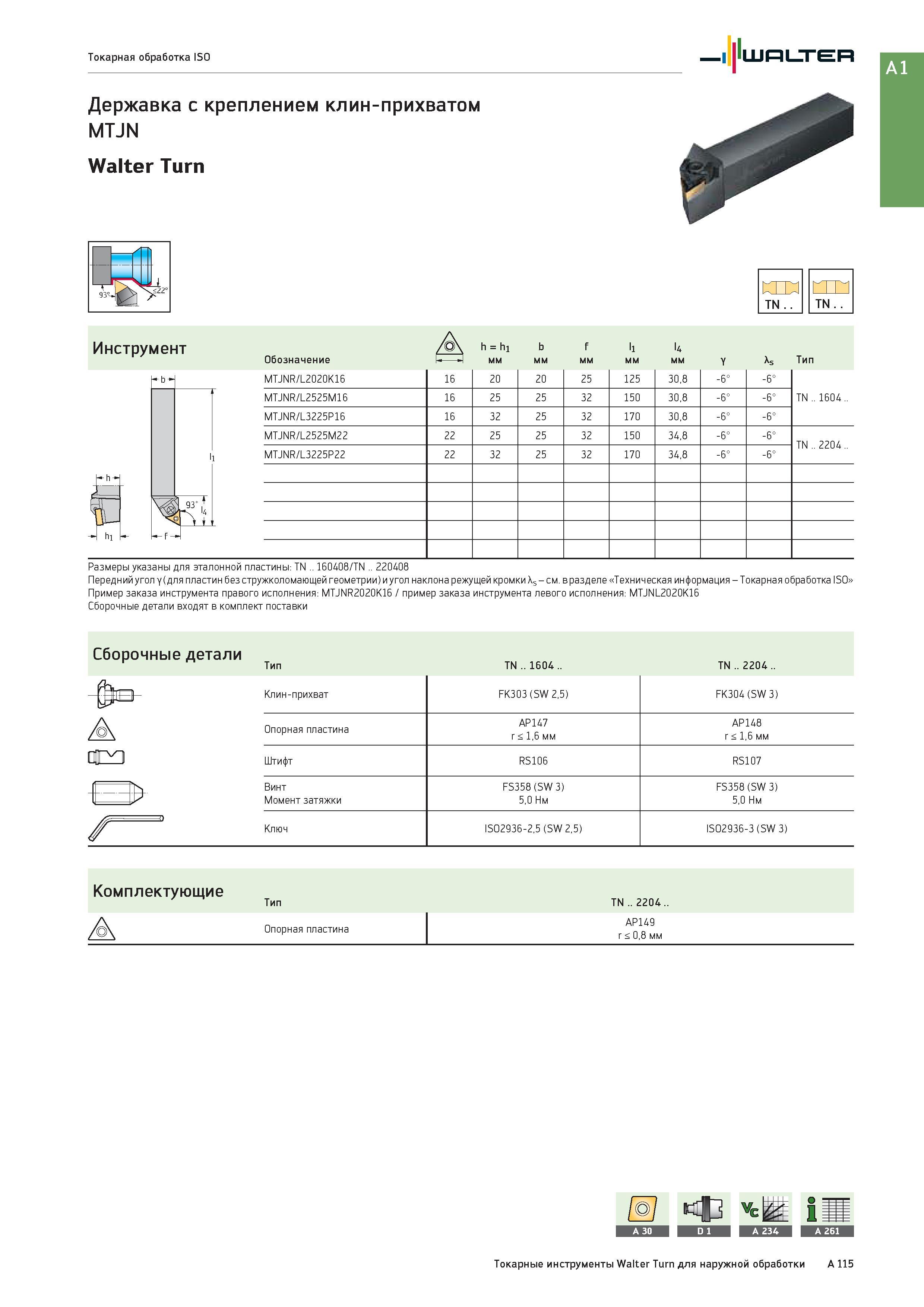

131 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A115

131 Державка Walter с креплением клин-прихватом MTJN Walter Turn TN Инструмент /р\ h = h1 b f l1 l4 Обозначение 1- -1 мм Y Xs Тип MTJNR/L2020K16 16 20 20 25 Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A115

Державка Walter с креплением клин-прихватом MTJN Walter Turn TN Инструмент /р\ h = h1 b f l1 l4 Обозначение 1- -1 мм Y Xs Тип MTJNR/L2020K16 16 20 20 25

Державка Walter с креплением клин-прихватом MTJN Walter Turn TN . Инструмент /р\ h = h1 b f l1 l4 Обозначение 1- -1 мм Y Xs Тип MTJNR/L2020K16 16 20 20 25 125 30,8 -6° -6° TN .. 1604 .. MTJNR/L2525M16 16 25 25 32 150 30,8 -6° -6° MTJNR/L3225P16 16 32 25 32 170 30,8 -6° -6° MTJNR/L2525M22 22 25 25 32 150 34,8 -6° -6° TN .. 2204 .. MTJNR/L3225P22 22 32 25 32 170 34,8 -6° -6° Токарная обработка ISO Размеры указаны для эталонной пластины: TN .. 160408/TN .. 220408 Передний угол y (для пластин без стружколомающей геометрии) и угол наклона режущей кромки \s - см. в разделе Техническая информация - Токарная обработка ISO Пример заказа инструмента правого исполнения: MTJNR2020K16 / пример заказа инструмента левого исполнения: MTJNL2020K16 Сборочные детали входят в комплект поставки b Сборочные детали Тип TN .. 1604 . TN .. 2204 . Комплектующие Тип TN .. 2204 .. A Опорная пластина AP149 r < 0,8 мм Токарные инструменты Walter Turn для наружной обработки A 115
