HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)




1012 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.988

1012 Данная система базирования благодаря гибкости конструкции может легко использоваться как для любых стандартных задач так и для реализации Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 988

Данная система базирования благодаря гибкости конструкции может легко использоваться как для любых стандартных задач так и для реализации

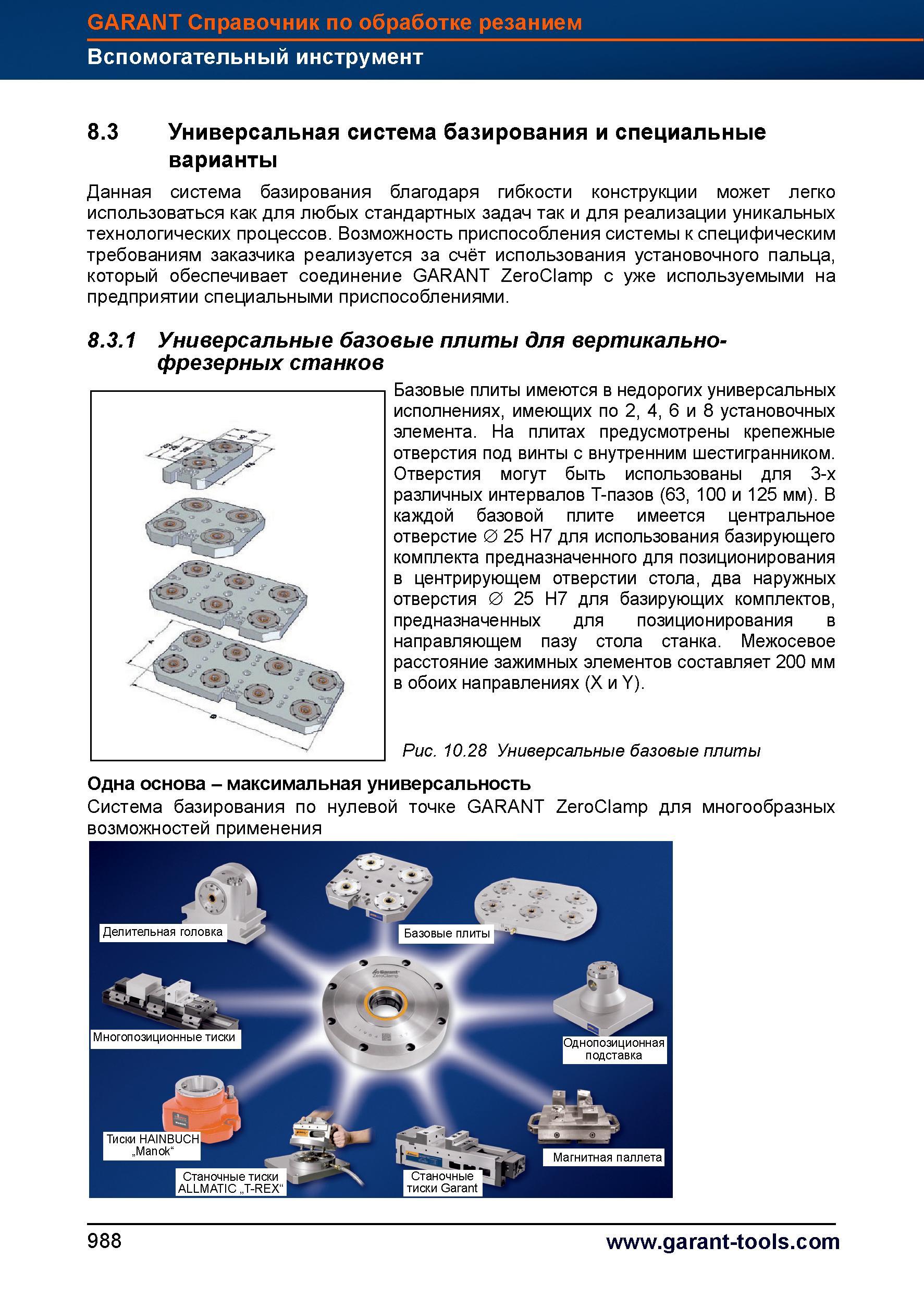

Данная система базирования благодаря гибкости конструкции может легко использоваться как для любых стандартных задач так и для реализации уникальных технологических процессов. Возможность приспособления системы к специфическим требованиям заказчика реализуется за счёт использования установочного пальца, который обеспечивает соединение GARANT ZeroClamp с уже используемыми на предприятии специальными приспособлениями. 8.3.1 Универсальные базовые плиты для вертикальнофрезерных станков Базовые плиты имеются в недорогих универсальных исполнениях, имеющих по 2, 4, 6 и 8 установочных элемента. На плитах предусмотрены крепежные отверстия под винты с внутренним шестигранником. Отверстия могут быть использованы для 3-х различных интервалов T-пазов (63, 100 и 125 мм). В каждой базовой плите имеется центральное отверстие 0 25 H7 для использования базирующего комплекта предназначенного для позиционирования в центрирующем отверстии стола, два наружных отверстия 0 25 H7 для базирующих комплектов, предназначенных для позиционирования в направляющем пазу стола станка. Межосевое расстояние зажимных элементов составляет 200 мм в обоих направлениях (X и Y). Рис. 10.28 Универсальные базовые плиты Одна основа - максимальная универсальность Система базирования по нулевой точке GARANT ZeroClamp для многообразных возможностей применения 988 GARANT Справочник по обработке резанием Вспомогательный инструмент 8.3 Универсальная система базирования и специальные варианты
