Чистота поверхности детали при фрезеровании на металлорежущем станке Для оценки качества используйте специальные измерительные приборы и оборудование

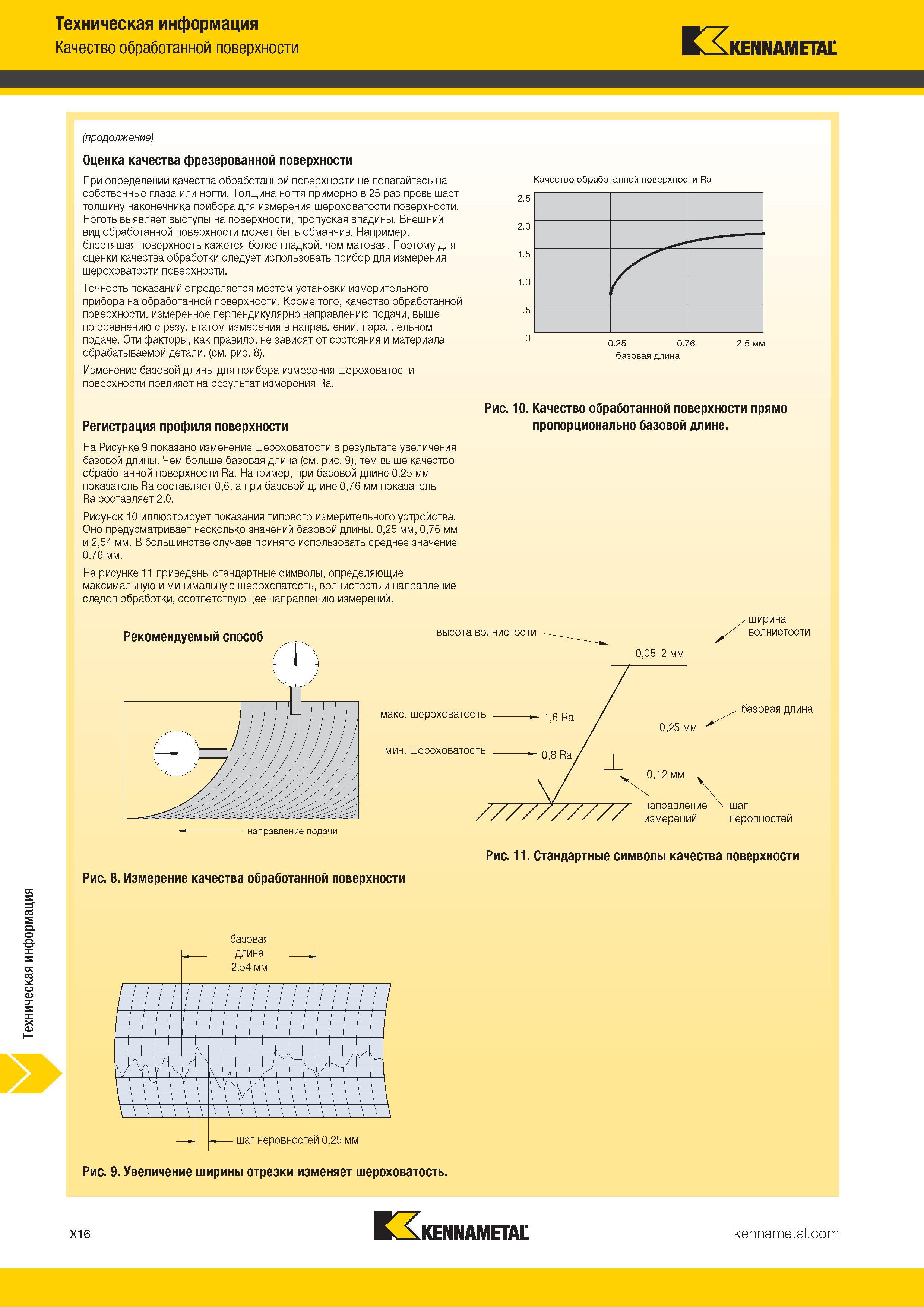

1678 Каталог KENNAMETAL 2018 Инструмент для обработки отверстий Метчики Фрезы Стр.X16

1678 Чистота поверхности детали при фрезеровании на металлорежущем станке Для оценки качества используйте специальные измерительные приборы и оборудование Каталог KENNAMETAL 2018 Режущий инструмент для обработки отверстий в металлах и сплавах Быстрорежущие метчики и раскатники Сборные фрезы с СРП и твердосплавные Стр. X16

Чистота поверхности детали при фрезеровании на металлорежущем станке Для оценки качества используйте специальные измерительные приборы и оборудование

Чистота поверхности детали при фрезеровании на металлорежущем станке Для оценки качества используйте специальные измерительные приборы и оборудование _ При определении качества обработанной поверхности не полагайтесь на собственные глаза или ногти. Толщина ногтя примерно в 25 раз превышает толщину наконечника прибора для измерения шероховатости поверхности. Ноготь выявляет выступы на поверхности, пропуская впадины. Внешний вид обработанной поверхности может быть обманчив. Например, блестящая поверхность кажется более гладкой, чем матовая. Поэтому для оценки качества обработки следует использовать прибор для измерения шероховатости поверхности. Точность показаний определяется местом установки измерительного прибора на обработанной поверхности. Кроме того, качество обработанной поверхности, измеренное перпендикулярно направлению подачи, выше по сравнению с результатом измерения в направлении, параллельном подаче. Эти факторы, как правило, не зависят от состояния и материала обрабатываемой детали. (см. рис. 8). Изменение базовой длины для прибора измерения шероховатости поверхности повлияет на результат измерения Ra. Регистрация профиля поверхности На Рисунке 9 показано изменение шероховатости в результате увеличения базовой длины. Чем больше базовая длина (см. рис. 9), тем выше качество обработанной поверхности Ra. Например, при базовой длине 0,25 мм показатель Ra составляет 0,6, а при базовой длине 0,76 мм показатель Ra составляет 2,0. Рисунок 10 иллюстрирует показания типового измерительного устройства. Оно предусматривает несколько значений базовой длины. 0,25 мм, 0,76 мм и 2,54 мм. В большинстве случаев принято использовать среднее значение 0,76 мм. На рисунке 11 приведены стандартные символы, определяющие максимальную и минимальную шероховатость, волнистость и направление следов обработки, соответствующее направлению измерений. Качество обработанной поверхности Ra базовая длина Рис. 10. Качество обработанной поверхности прямо пропорционально базовой длине. высота волнистости ширина волнистости 0,05-2 мм Рис. 11. Стандартные символы качества поверхности Рис. 8. Измерение качества обработанной поверхности базовая Рис. 9. Увеличение ширины отрезки изменяет шероховатость. X16 KENNAMETAL Техническая информация Качество обработанной поверхности Kennametal (продолжение) поверхности детали после фрезерной обработки
