Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

SECO | Каталог SECO 2015 Концевые цельные фрезы (Всего 344 стр.)

Четырехзубые твердосплавные фрезы Seco JS514 для фрезерования металлов на станках Инструмент с цилиндрическим хвостовиком Weldon Основные характеристики фрезы

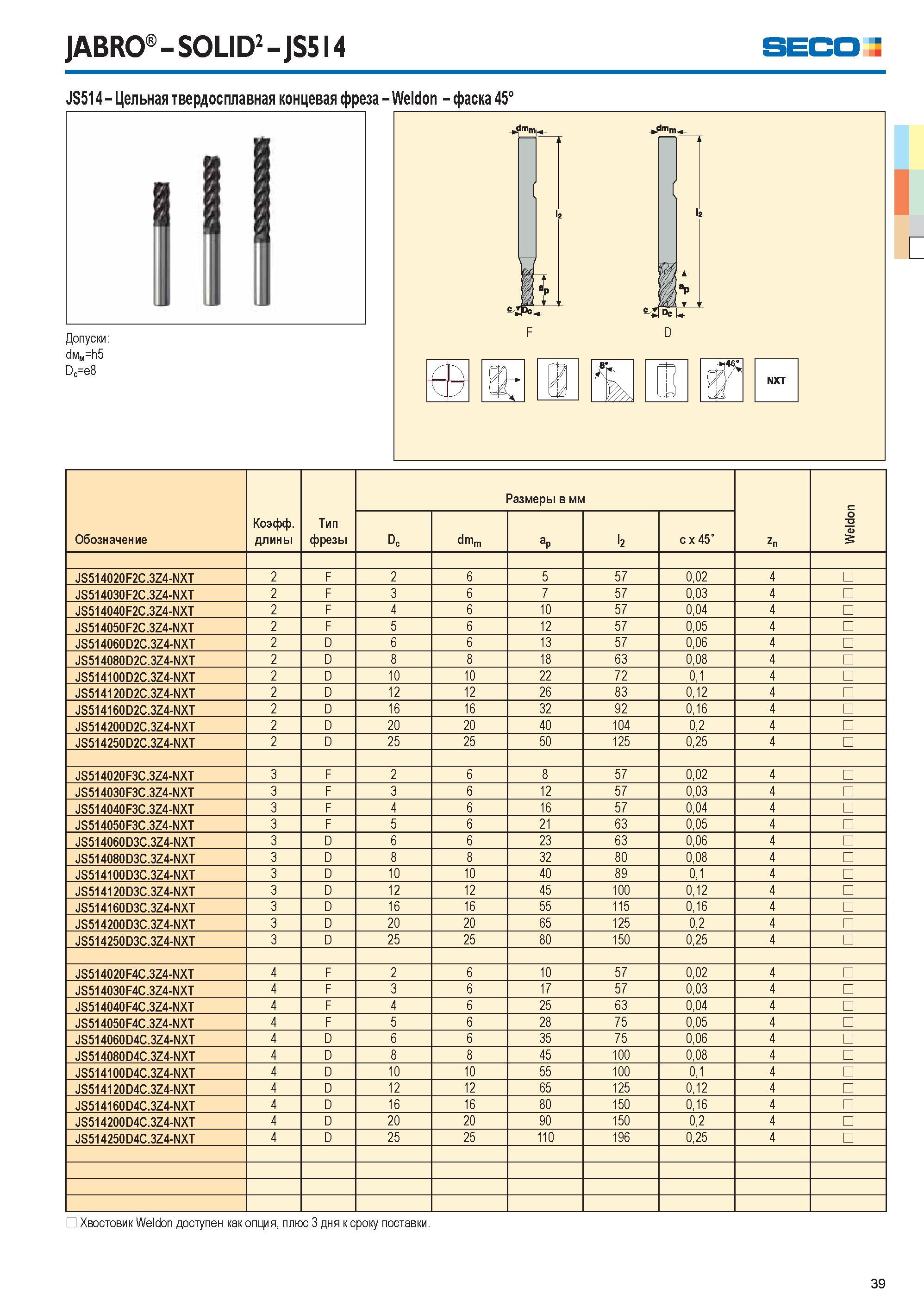

40 Каталог SECO 2015 Концевые цельные фрезы для металлорежущих станков Стр.39

40 Четырехзубые твердосплавные фрезы Seco JS514 для фрезерования металлов на станках Инструмент с цилиндрическим хвостовиком Weldon Основные характеристики фрезы Каталог SECO 2015 Концевые цельные фрезы для универсальных металлорежущих станков и металлообрабатывающих промышленных центров с ЧПУ Стр. 39

Четырехзубые твердосплавные фрезы Seco JS514 для фрезерования металлов на станках Инструмент с цилиндрическим хвостовиком Weldon Основные характеристики фрезы

Четырехзубые твердосплавные фрезы Seco JS514 для фрезерования металлов на станках Инструмент с цилиндрическим хвостовиком Weldon Основные характеристики фрезы _ фаска 45° Допуски diviM=h5 Dc=e8 I С Обозначение Коэффициент длины Тип фрезы Размеры в мм Zn Weldon Dc dmm aP l2 c x 45' JS514020F2C.3Z4-NXT 2 F 2 6 5 57 0,02 4 JS514030F2C.3Z4-NXT 2 F 3 6 7 57 0,03 4 JS514040F2C.3Z4-NXT 2 F 4 6 10 57 0,04 4 JS514050F2C.3Z4-NXT 2 F 5 6 12 57 0,05 4 JS514060D2C.3Z4-NXT 2 D 6 6 13 57 0,06 4 JS514080D2C.3Z4-NXT 2 D 8 8 18 63 0,08 4 JS514100D2C.3Z4-NXT 2 D 10 10 22 72 0,1 4 JS514120D2C.3Z4-NXT 2 D 12 12 26 83 0,12 4 JS514160D2C.3Z4-NXT 2 D 16 16 32 92 0,16 4 JS514200D2C.3Z4-NXT 2 D 20 20 40 104 0,2 4 JS514250D2C.3Z4-NXT 2 D 25 25 50 125 0,25 4 JS514020F3C.3Z4-NXT 3 F 2 6 8 57 0,02 4 JS514030F3C.3Z4-NXT 3 F 3 6 12 57 0,03 4 JS514040F3C.3Z4-NXT 3 F 4 6 16 57 0,04 4 JS514050F3C.3Z4-NXT 3 F 5 6 21 63 0,05 4 JS514060D3C.3Z4-NXT 3 D 6 6 23 63 0,06 4 JS514080D3C.3Z4-NXT 3 D 8 8 32 80 0,08 4 JS514100D3C.3Z4-NXT 3 D 10 10 40 89 0,1 4 JS514120D3C.3Z4-NXT 3 D 12 12 45 100 0,12 4 JS514160D3C.3Z4-NXT 3 D 16 16 55 115 0,16 4 JS514200D3C.3Z4-NXT 3 D 20 20 65 125 0,2 4 JS514250D3C.3Z4-NXT 3 D 25 25 80 150 0,25 4 JS514020F4C.3Z4-NXT 4 F 2 6 10 57 0,02 4 JS514030F4C.3Z4-NXT 4 F 3 6 17 57 0,03 4 JS514040F4C.3Z4-NXT 4 F 4 6 25 63 0,04 4 JS514050F4C.3Z4-NXT 4 F 5 6 28 75 0,05 4 JS514060D4C.3Z4-NXT 4 D 6 6 35 75 0,06 4 JS514080D4C.3Z4-NXT 4 D 8 8 45 100 0,08 4 JS514100D4C.3Z4-NXT 4 D 10 10 55 100 0,1 4 JS514120D4C.3Z4-NXT 4 D 12 12 65 125 0,12 4 JS514160D4C.3Z4-NXT 4 D 16 16 80 150 0,16 4 JS514200D4C.3Z4-NXT 4 D 20 20 90 150 0,2 4 JS514250D4C.3Z4-NXT 4 D 25 25 110 196 0,25 4 Хвостовик Weldon доступен как опция, плюс 3 дня к сроку поставки. 39 JABRO SOLID2 JS5I4 Цельная твердосплавная концевая фреза
