Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

PRAMET | Каталог PRAMET 2016 Металлорежущий инструмент (Всего 953 стр.)

Чешский станочный инструмент Pramet для наружного точения Подрезной токарный резец PTFNR/L с треугольной сменной режущей пластиной

43 Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления Стр.41

43 Чешский станочный инструмент Pramet для наружного точения Подрезной токарный резец PTFNR/L с треугольной сменной режущей пластиной Каталог PRAMET 2016 Металлорежущий инструмент для точения фрезерования сверления на металлообрабатывающем станочном оборудовании Стр. 41

Чешский станочный инструмент Pramet для наружного точения Подрезной токарный резец PTFNR/L с треугольной сменной режущей пластиной

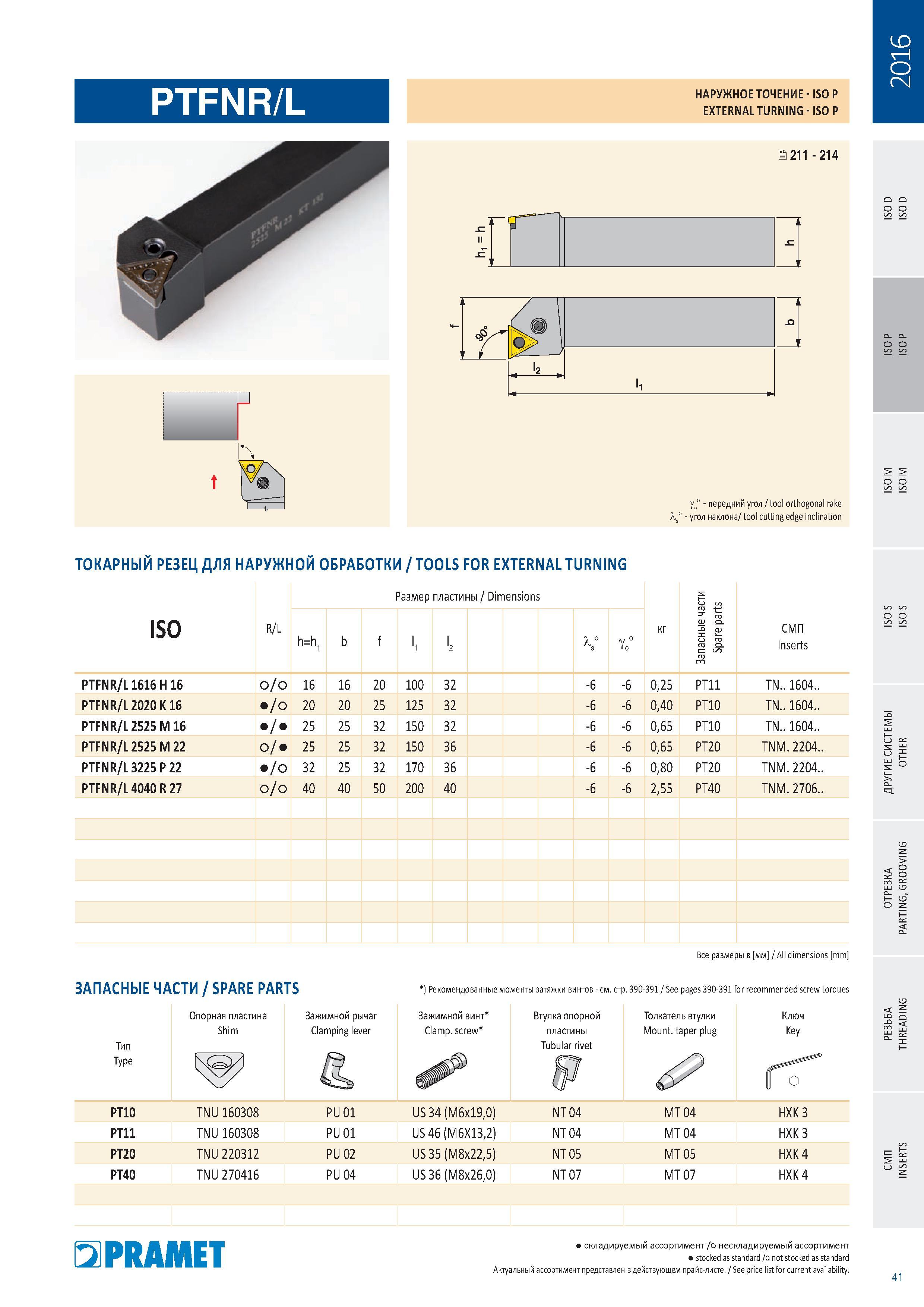

Чешский станочный инструмент Pramet для наружного точения Подрезной токарный резец PTFNR/L с треугольной сменной режущей пластиной _ Размер пластины Dimensions СМП Inserts PTFNR/L 1616 H 16 16 16 20 100 32 -6 -6 0,25 PT11 TN 1604 PTFNR/L 2020 K 16 20 20 25 125 32 -6 -6 0,40 PT10 TN 1604 PTFNR/L 2525 M 16 / 25 25 32 150 32 -6 -6 0,65 PT10 TN 1604 PTFNR/L 2525 M 22 o/ 25 25 32 150 36 -6 -6 0,65 PT20 TNM. 2204 PTFNR/L 3225 P 22 32 25 32 170 36 -6 -6 0,80 PT20 TNM. 2204 PTFNR/L 4040 R 27 40 40 50 200 40 -6 -6 2,55 PT40 TNM. 2706 ЗАПАСНЫЕ ЧАСТИ SPARE PARTS Все размеры в мм All dimensions mm ) ТОКАРНЫЙ РЕЗЕЦ PRAMET ДЛЯ НАРУЖНОЙ ОБРАБОТКИ _ TOOLS FOR EXTERNAL TURNING Рекомендованные моменты затяжки винтов см. стр. 390-391 See pages 390-391 for recommended screw torques Опорная пластина Shim Зажимной рычаг Clamping lever Зажимной винт Clamp screw Тип Type Втулка опорной пластины Tubular rivet Толкатель втулки Mount. taper plug Ключ Key PT10 TNU 160308 PU 01 US 34 (M6x19,0) NT 04 MT 04 HXK 3 PT11 TNU 160308 PU 01 US 46 (M6X13,2) NT 04 MT 04 HXK 3 PT20 TNU 220312 PU 02 US 35 (M8x22,5) NT 05 MT 05 HXK 4 PT40 TNU 270416 PU 04 US 36 (M8x26,0) NT 07 MT 07 HXK 4 о E о кг PRAMET складируемый ассортимент нескладируемый ассортимент stocked as standard not stocked as standard Актуальный ассортимент представлен в действующем прайс-листе See price list for current availability. 41 НАРУЖНОЕ ТОЧЕНИЕ ISO P EXTERNAL TURNING ISO P ISO R/L h=h1 b f l1 l2 V Yo'
