Черновые сборные расточные головки Walter Boring B3224 для растачивания отверстий большого диаметра 150 - 640 мм Расточной инструмент немецкого производителя

828 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.C98

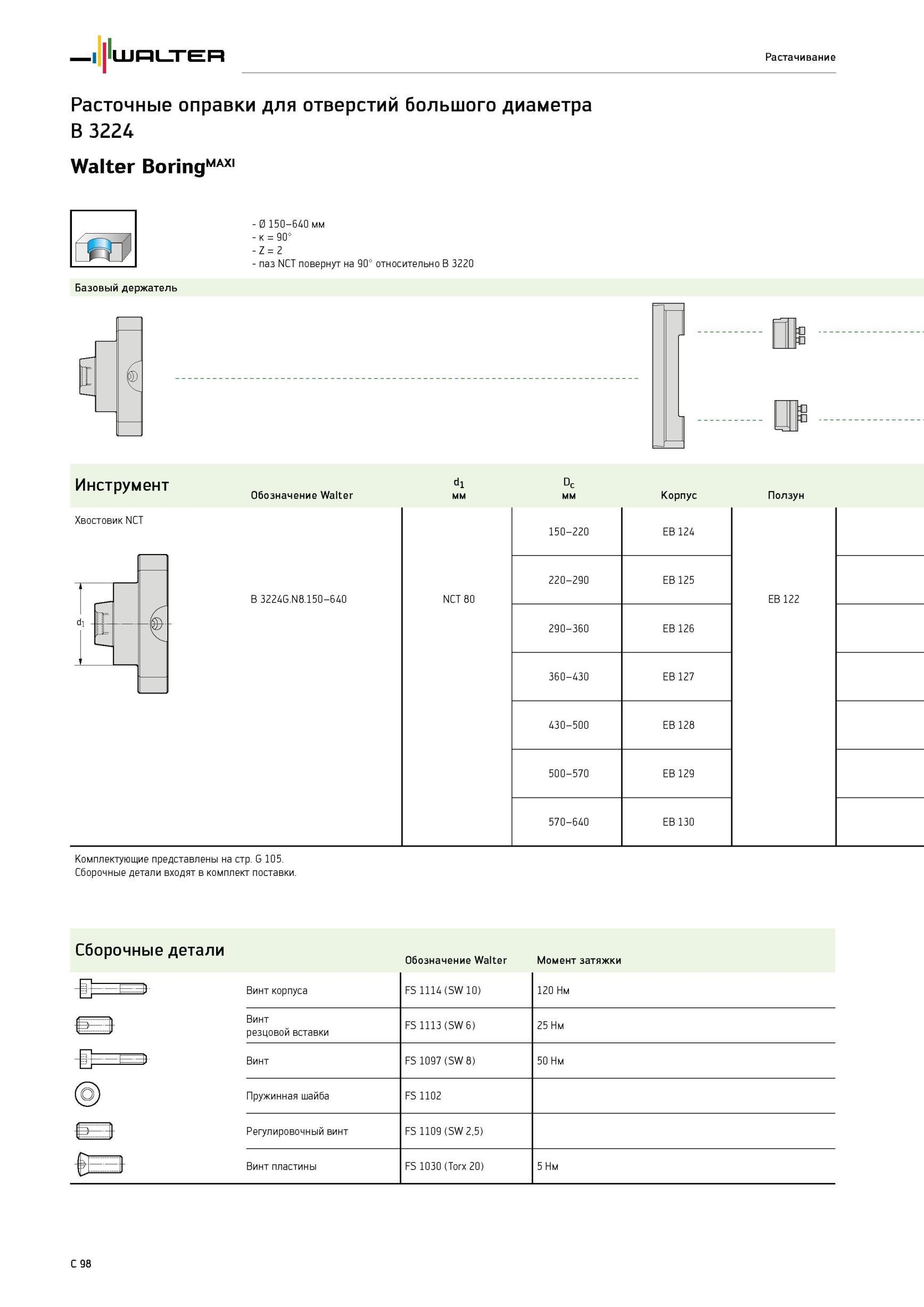

828 Черновые сборные расточные головки Walter Boring B3224 для растачивания отверстий большого диаметра 150 - 640 мм Расточной инструмент немецкого производителя Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. C98

Черновые сборные расточные головки Walter Boring B3224 для растачивания отверстий большого диаметра 150 - 640 мм Расточной инструмент немецкого производителя

Черновые сборные расточные головки Walter Boring B3224 для растачивания отверстий большого диаметра 150 - 640 мм Расточной инструмент немецкого производителя _ со сменными многогранными режущими пластинами Расточные оправки для отверстий большого диаметра B 3224 Walter BoringMAXI trf Базовый держатель - 0 150-640 мм - к 90° - Z 2 - паз NCT повернут на 90° относительно B 3220 Растачивание Инструмент Хвостовик NCT Обозначение Walter B 3224G.N8.150-640 d1 Dc мм Корпус Ползун 150-220 EB 124 0 9 2 1 0 2 2 EB 125 NCT 80 EB 122 290-360 EB 126 360-430 EB 127 430-500 EB 128 500-570 EB 129 570-640 EB 130 Комплектующие представлены на стр. G 105. Сборочные детали входят в комплект поставки. Сборочные детали в Обозначение Walter Момент затяжки Винт корпуса FS 1114 (SW 10) 120 Нм Винт резцовой вставки FS 1113 (SW 6) 25 Нм Винт FS 1097 (SW 8) 50 Нм Пружинная шайба FS 1102 Регулировочный винт FS 1109 (SW 2,5) Винт пластины FS 1030 (Torx 20) 5 Нм C 98
