HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

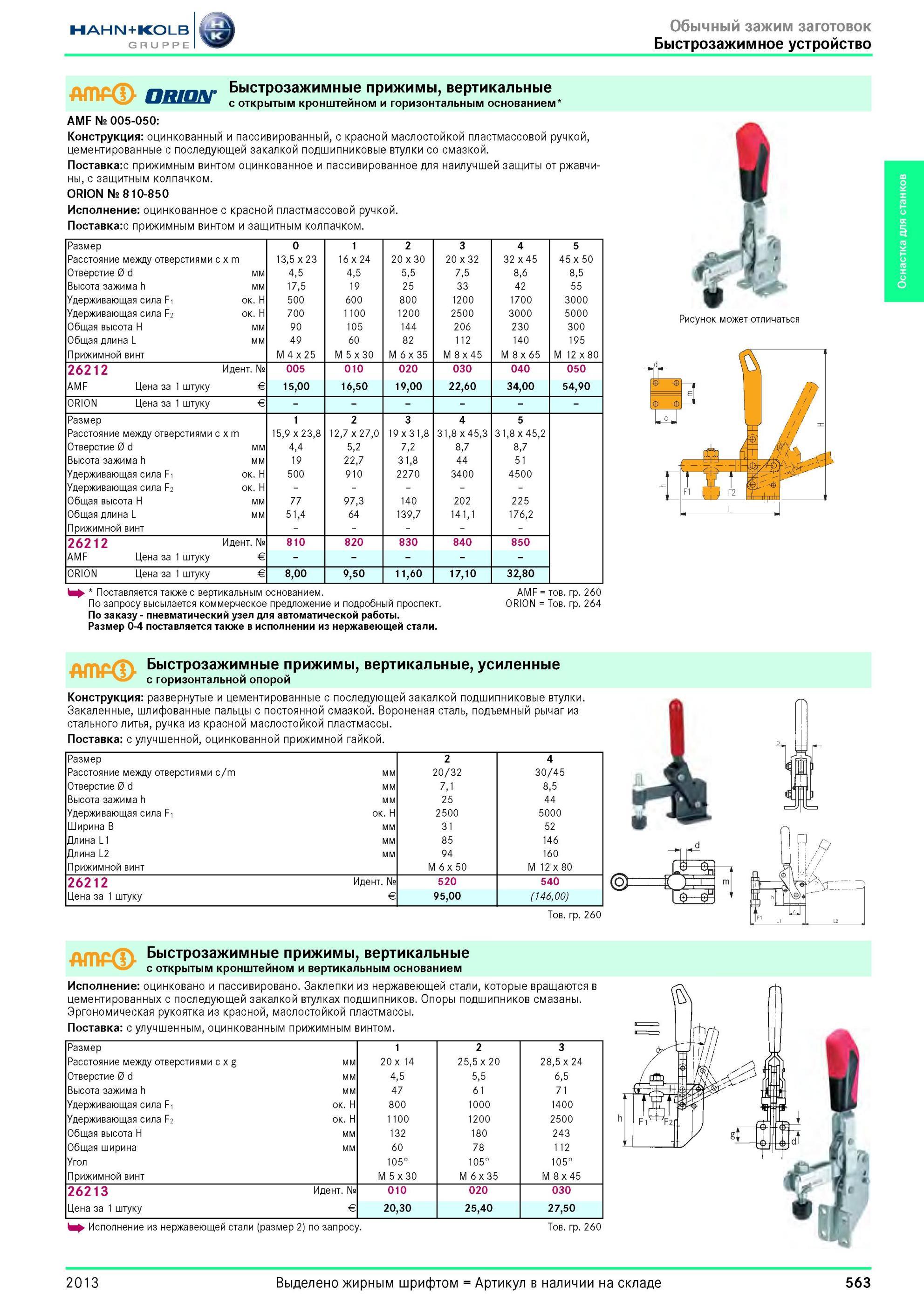

563 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.563

563 Быстрозажимные прижимы, вертикальные с открытым кронштейном и горизонтальным основанием AMF от Hahn Kolb № 005-050 Конструкция оцинкованный и пассивир Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 563

Быстрозажимные прижимы, вертикальные с открытым кронштейном и горизонтальным основанием AMF от Hahn Kolb № 005-050 Конструкция оцинкованный и пассивир

Быстрозажимные прижимы, вертикальные с открытым кронштейном и горизонтальным основанием AMF от Hahn Kolb № 005-050 Конструкция оцинкованный и пассивированный, с красной маслостойкой пластмассовой ручкой, цементированные с последующей закалкой подшипниковые втулки со смазкой. Поставках прижимным винтом оцинкованное и пассивированное для наилучшей защиты от ржавчины, с защитным колпачком. ORION № 810-850 Исполнение оцинкованное с красной пластмассовой ручкой. Поставка:с прижимным винтом и защитным колпачком. Размер 0 1 2 3 4 5 Расстояние между отверстиями c x m 13,5x23 16 x 24 20 x30 20 x32 32 x45 45 x 50 Отверстие 0 d мм 4,5 4,5 5,5 7,5 8,6 8,5 Высота зажима h мм 17,5 19 25 33 42 55 Удерживающая сила F1 около 500 600 800 1200 1700 3000 Удерживающая сила F2 около 700 1100 1200 2500 3000 5000 Общая высота H мм 90 105 144 206 230 300 Общая длина L мм 49 60 82 112 140 195 Прижимной винт M 4x25 M 5x30 M 6x35 M 8x45 M 8x65 M 12 x80 26212 Идентификационный номер № 005 010 020 030 040 050 AMF Цена за 1 штуку E 15,00 16,50 19,00 22,60 34,00 54,90 ORION Цена за 1 штуку E Размер 1 2 3 4 5 Расстояние между отверстиями c x m 15,9x23,8 12,7x27,0 19 x 31,8 31,8 x45,3 31,8x45,2 Отверстие 0 d мм 4,4 5,2 7,2 8,7 8,7 Высота зажима h мм 19 22,7 31,8 44 51 Удерживающая сила F1 около 500 910 2270 3400 4500 Удерживающая сила F2 около Общая высота H мм 77 97,3 140 202 225 Общая длина L мм 51,4 64 139,7 141,1 176,2 Прижимной винт 26212 Идентификационный номер № 810 820 830 840 850 AMF Цена за 1 штуку E ORION Цена за 1 штуку E 8,00 9,50 11,60 17,10 32,80 Поставляется также с вертикальным основанием. По запросу высылается коммерческое предложение и подробный проспект. По заказу пневматический узел для автоматической работы. Размер 0-4 поставляется также в исполнении из нержавеющей стали. AMF Товарная группа 260 ORION Товарная группа 264 V Рисунок может отличаться Быстрозажимные прижимы, вертикальные, усиленные с горизонтальной опорой Конструкция развернутые и цементированные с последующей закалкой подшипниковые втулки. Закаленные, шлифованные пальцы с постоянной смазкой. Вороненая сталь, подъемный рычаг из стального литья, ручка из красной маслостойкой пластмассы. Поставка с улучшенной, оцинкованной прижимной гайкой. Размер 2 4 Расстояние между отверстиями c/m мм 20/32 30/45 Отверстие 0 d мм 7,1 8,5 Высота зажима h мм 25 44 Удерживающая сила F1 около 2500 5000 Ширина B мм 31 52 Длина L1 мм 85 146 Длина L2 мм 94 160 Прижимной винт M 6x50 M 12x80 26212 Цена за 1 штуку Идентификационный номер № 520 95,00 540 (146,00) Товарная группа 260 1 ,о i (0 ji j-ч и L2 Быстрозажимные прижимы, вертикальные с открытым кронштейном и вертикальным основанием Исполнение оцинковано и пассивировано. Заклепки из нержавеющей стали, которые вращаются в цементированных с последующей закалкой втулках подшипников. Опоры подшипников смазаны. Эргономическая рукоятка из красной, маслостойкой пластмассы. Поставка с улучшенным, оцинкованным прижимным винтом. Размер 1 2 3 Расстояние между отверстиями c x g мм 20 x 14 25,5x20 28,5x24 Отверстие 0 d мм 4,5 5,5 6,5 Высота зажима h мм 47 61 71 Удерживающая сила F1 около 800 1000 1400 Удерживающая сила F2 около 1100 1200 2500 Общая высота H мм 132 180 243 Общая ширина мм 60 78 112 Угол 105° 105° 105° Прижимной винт M 5 x30 M 6x35 M 8x45 26213 Цена за 1 штуку Идентификационный номер № 010 20,30 020 25,40 030 27,50 h Исполнение из нержавеющей стали (размер 2) по запросу. Товарная группа 260 h 2013 563 Оснастка для станков
