HAHN+KOLB | Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель (Всего 1711 стр.)

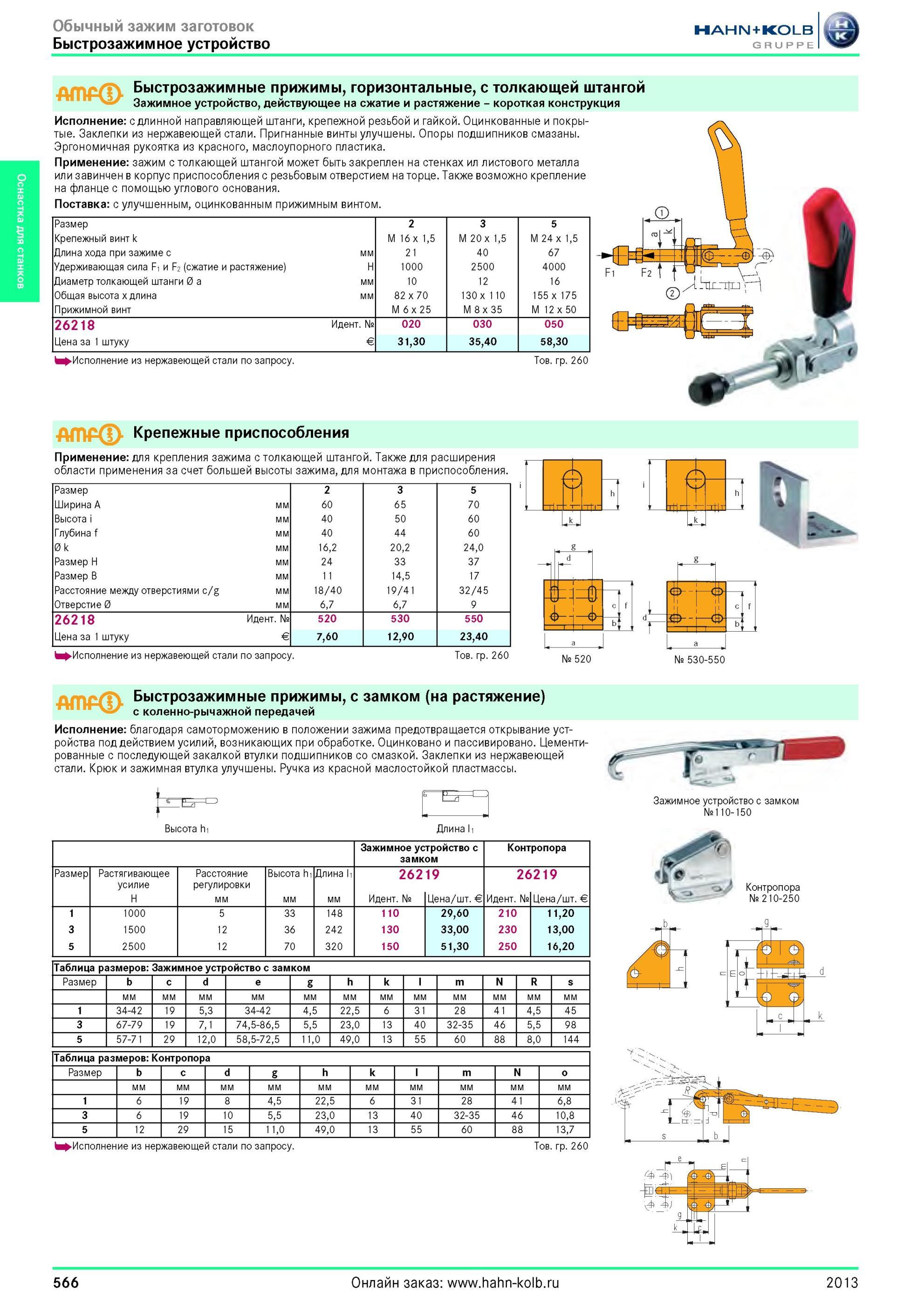

566 Каталог HAHN-KOLB 2013 Инструмент Оснастка Мебель Стр.566

566 Быстрозажимные прижимы, горизонтальные, с толкающей штангой от Hahn Kolb Зажимное устройство, действующее на сжатие и растяжение короткая конструкция Каталог HAHN-KOLB 2013 Режущий измерительный слесарно-монтажный инструмент и станочная оснастка Мебель Стр. 566

Быстрозажимные прижимы, горизонтальные, с толкающей штангой от Hahn Kolb Зажимное устройство, действующее на сжатие и растяжение короткая конструкция

Быстрозажимные прижимы, горизонтальные, с толкающей штангой от Hahn Kolb Зажимное устройство, действующее на сжатие и растяжение короткая конструкция Исполнение с длинной направляющей штанги, крепежной резьбой и гайкой. Оцинкованные и покрытые. Заклепки из нержавеющей стали. Пригнанные винты улучшены. Опоры подшипников смазаны. Эргономичная рукоятка из красного, маслоупорного пластика. Применение зажим с толкающей штангой может быть закреплен на стенках ил листового металла или завинчен в корпус приспособления с резьбовым отверстием на торце. Также возможно крепление на фланце с помощью углового основания. Поставка с улучшенным, оцинкованным прижимным винтом. Размер 2 3 5 Крепежный винт k M 16 x 1,5 M 20 x 1,5 M 24 x1,5 Длина хода при зажиме с мм 21 40 67 Удерживающая сила F1 и F2 (сжатие и растяжение) 1000 2500 4000 Диаметр толкающей штанги 0 a мм 10 12 16 Общая высота x длина мм 82 x70 130 x 110 155 x175 Прижимной винт M 6x25 M 8x35 M 12 x50 26218 Идентификационный номер № 020 030 050 Цена за 1 штуку E 31,30 35,40 58,30 >Исполнение из нержавеющей стали по запросу. АШРф Крепежные приспособления Применение для крепления зажима с толкающей штангой. Также для расширения области применения за счет большей высоты зажима, для монтажа в приспособления. Размер 2 3 5 Ширина A мм 60 65 70 Высота i мм 40 50 60 Глубина f мм 40 44 60 0 k мм 16,2 20,2 24,0 Размер H мм 24 33 37 Размер B мм 11 14,5 17 Расстояние между отверстиями c/g мм 18/40 19/41 32/45 Отверстие 0 мм 6,7 6,7 9 26218 Цена за 1 штуку Идентификационный номер № E 520 7,60 530 12,90 550 23,40 Товарная группа 260 9 h 3'. >Исполнение из нержавеющей стали по запросу. Товарная группа 260 № 520 Быстрозажимные прижимы, с замком (на растяжение) с коленно-рычажной передачей Исполнение благодаря самоторможению в положении зажима предотвращается открывание устройства под действием усилий, возникающих при обработке. Оцинковано и пассивировано. Цементированные с последующей закалкой втулки подшипников со смазкой. Заклепки из нержавеющей стали. Крюк и зажимная втулка улучшены. Ручка из красной маслостойкой пластмассы. Высота h1 Длина I1 Зажимное устройство с замком Контропора Размер Растягивающее усилие Расстояние регулировки Высота h1 Длина I1 26219 26219 мм Идентификационный номер № Цена / шт. E Идентификационный номер № Цена / шт. E 1 1000 5 33 148 110 29,60 210 11,20 3 1500 12 36 242 130 33,00 230 13,00 5 2500 12 70 320 150 51,30 250 16,20 Таблица размеров Зажимное устройство с замком Размер 5 34-42 67-79 57-71 19 19 29 d 5,3 7,1 12,0 34-42 74,5-86,5 58,5-72,5 g 4,5 5,5 22,5 23,0 49,0 13 13 31 40 55 28 32-35 60 41 46 88 4,5 5,5 8,0 45 98 144 Таблица размеров Контропора Размер 5 12 19 29 10 15 4,5 5,5 11,0 22,5 23,0 49,0 13 13 31 40 55 28 32-35 60 46 88 6,8 10,8 13,7 >Исполнение из нержавеющей стали по запросу. Товарная группа 260 Зажимное устройство с замком №110-150 Контропора № 210-250 g k e m s мм 6 3 h k N g о мм 6 8 6 3 6 566 2013
