INGERSOLL | Каталог INGERSOLL 2014 Фрезерный инструмент (Всего 668 стр.)

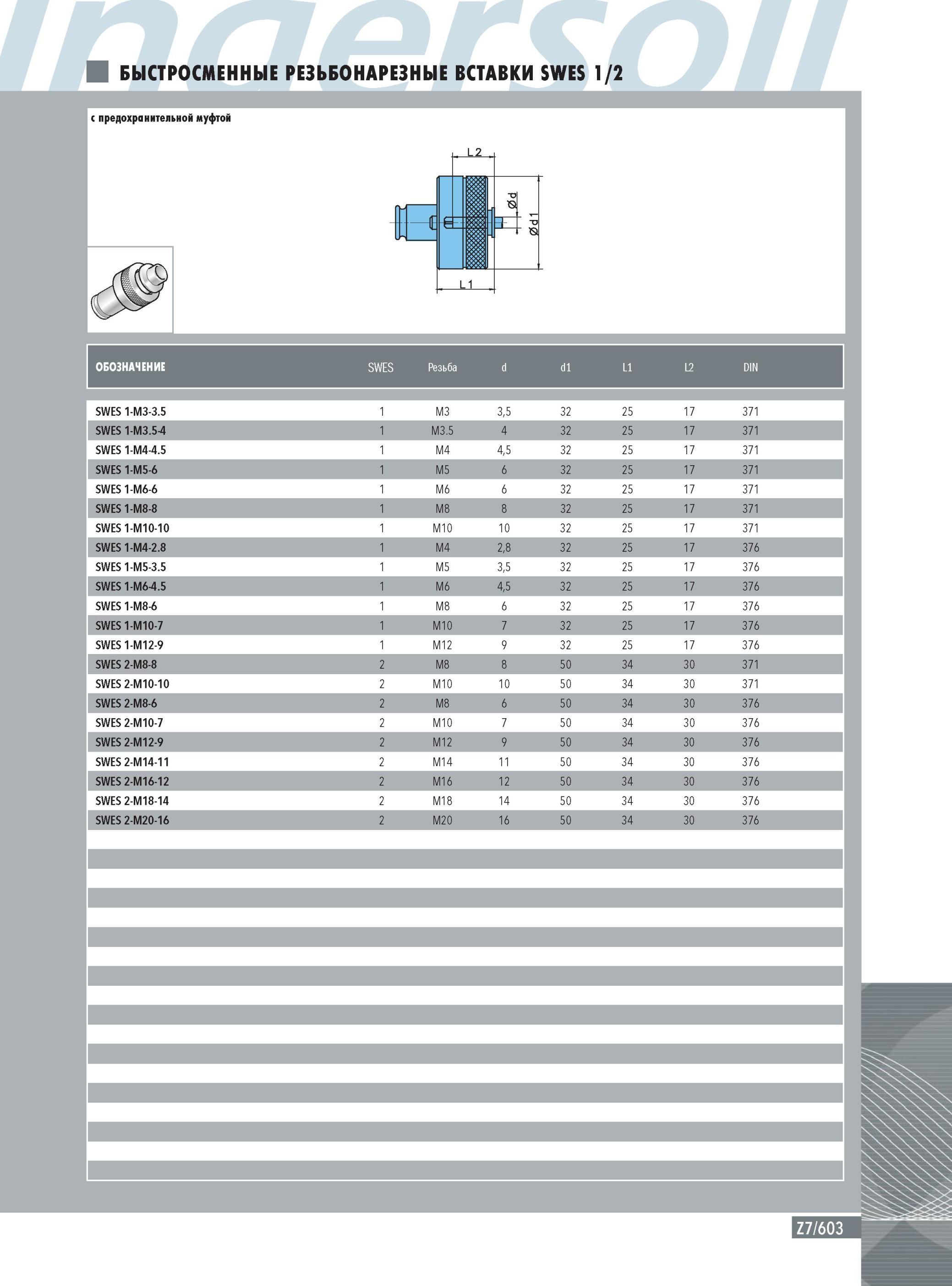

607 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.603

607 БЫСТРОСМЕННЫЕ РЕЗЬБОНАРЕЗНЫЕ ВСТАВКИ SWES 1/2 Инструментальная оснастка Ingersoll Обозначение SWES Резьба SWES 1-M3-3 5 1 M3 3,5 32 25 17 371 SWES 1-M3 5-4 1 M3 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 603

БЫСТРОСМЕННЫЕ РЕЗЬБОНАРЕЗНЫЕ ВСТАВКИ SWES 1/2 Инструментальная оснастка Ingersoll Обозначение SWES Резьба SWES 1-M3-3 5 1 M3 3,5 32 25 17 371 SWES 1-M3 5-4 1 M3

БЫСТРОСМЕННЫЕ РЕЗЬБОНАРЕЗНЫЕ ВСТАВКИ SWES 1/2 Инструментальная оснастка Ingersoll Обозначение SWES Резьба SWES 1-M3-3.5 1 M3 3,5 32 25 17 371 SWES 1-M3.5-4 1 M3.5 4 32 25 17 371 SWES 1-M4-4.5 1 M4 4,5 32 25 17 371 SWES 1-M5-6 1 M5 6 32 25 17 371 SWES 1-M6-6 1 M6 6 32 25 17 371 SWES 1-M8-8 1 M8 8 32 25 17 371 SWES 1-M10-10 1 M10 10 32 25 17 371 SWES 1-M4-2.8 1 M4 2,8 32 25 17 376 SWES 1-M5-3.5 1 M5 3,5 32 25 17 376 SWES 1-M6-4.5 1 M6 4,5 32 25 17 376 SWES 1-M8-6 1 M8 6 32 25 17 376 SWES 1-M10-7 1 M10 7 32 25 17 376 SWES 1-M12-9 1 M12 9 32 25 17 376 SWES 2-M8-8 2 M8 8 50 34 30 371 SWES 2-M10-10 2 M10 10 50 34 30 371 SWES 2-M8-6 2 M8 6 50 34 30 376 SWES 2-M10-7 2 M10 7 50 34 30 376 SWES 2-M12-9 2 M12 9 50 34 30 376 SWES 2-M14-11 2 M14 11 50 34 30 376 SWES 2-M16-12 2 M16 12 50 34 30 376 SWES 2-M18-14 2 M18 14 50 34 30 376 SWES 2-M20-16 2 M20 16 50 34 30 376 Z7/603 d d1 L1 L2 с предохранительной муфтой
