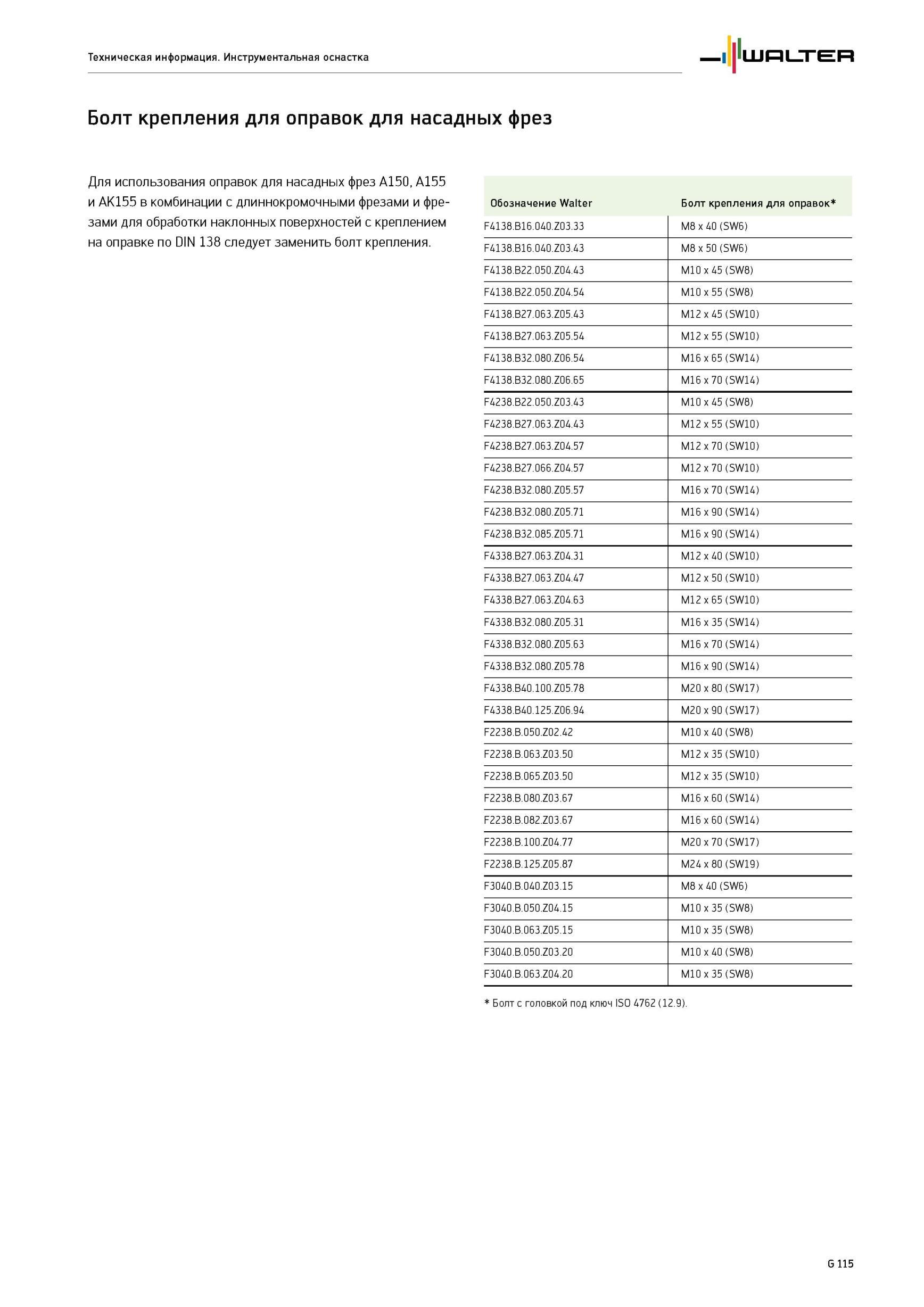

2095 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.G115

2095 Болт крепления для оправок для насадных фрез Для использования оправок для насадных фрез A150, A155 и AK155 в комбинации с длиннокромочными фрезами и фрезами Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. G115

Болт крепления для оправок для насадных фрез Для использования оправок для насадных фрез A150, A155 и AK155 в комбинации с длиннокромочными фрезами и фрезами

Болт крепления для оправок для насадных фрез Для использования оправок для насадных фрез A150, A155 и AK155 в комбинации с длиннокромочными фрезами и фрезами для обработки наклонных поверхностей с креплением на оправке по DIN 138 следует заменить болт крепления. Обозначение Болт крепления для оправок F4138.B16.040.Z03.33 M8 x 40 (SW6) F4138.B16.040.Z03.43 M8 x 50 (SW6) F4138.B22.050.Z04.43 M10 x 45 (SW8) F4138.B22.050.Z04.54 M10 x 55 (SW8) F4138.B27.063.Z05.43 M12 x 45 (SW10) F4138.B27.063.Z05.54 M12 x 55 (SW10) F4138.B32.080.Z06.54 M16 x 65 (SW14) F4138.B32.080.Z06.65 M16 x 70 (SW14) F4238.B22.050.Z03.43 M10 x 45 (SW8) F4238.B27.063.Z04.43 M12 x 55 (SW10) F4238.B27.063.Z04.57 M12 x 70 (SW10) F4238.B27.066.Z04.57 M12 x 70 (SW10) F4238.B32.080.Z05.57 M16 x 70 (SW14) F4238.B32.080.Z05.71 M16 x 90 (SW14) F4238.B32.085.Z05.71 M16 x 90 (SW14) F4338.B27.063.Z04.31 M12 x 40 (SW10) F4338.B27.063.Z04.47 M12 x 50 (SW10) F4338.B27.063.Z04.63 M12 x 65 (SW10) F4338.B32.080.Z05.31 M16 x 35 (SW14) F4338.B32.080.Z05.63 M16 x 70 (SW14) F4338.B32.080.Z05.78 M16 x 90 (SW14) F4338.B40.100.Z05.78 M20 x 80 (SW17) F4338.B40.125.Z06.94 M20 x 90 (SW17) F2238.B.050.Z02.42 M10 x 40 (SW8) F2238.B.063.Z03.50 M12 x 35 (SW10) F2238.B.065.Z03.50 M12 x 35 (SW10) F2238.B.080.Z03.67 M16 x 60 (SW14) F2238.B.082.Z03.67 M16 x 60 (SW14) F2238.B.100.Z04.77 M20 x 70 (SW17) F2238.B.125.Z05.87 M24 x 80 (SW19) F3040.B.040.Z03.15 M8 x 40 (SW6) F3040.B.050.Z04.15 M10 x 35 (SW8) F3040.B.063.Z05.15 M10 x 35 (SW8) F3040.B.050.Z03.20 M10 x 40 (SW8) F3040.B.063.Z04.20 M10 x 35 (SW8) Болт с головкой под ключ ISO 4762 (12.9). G 115 Техническая информация. Инструментальная оснастка
