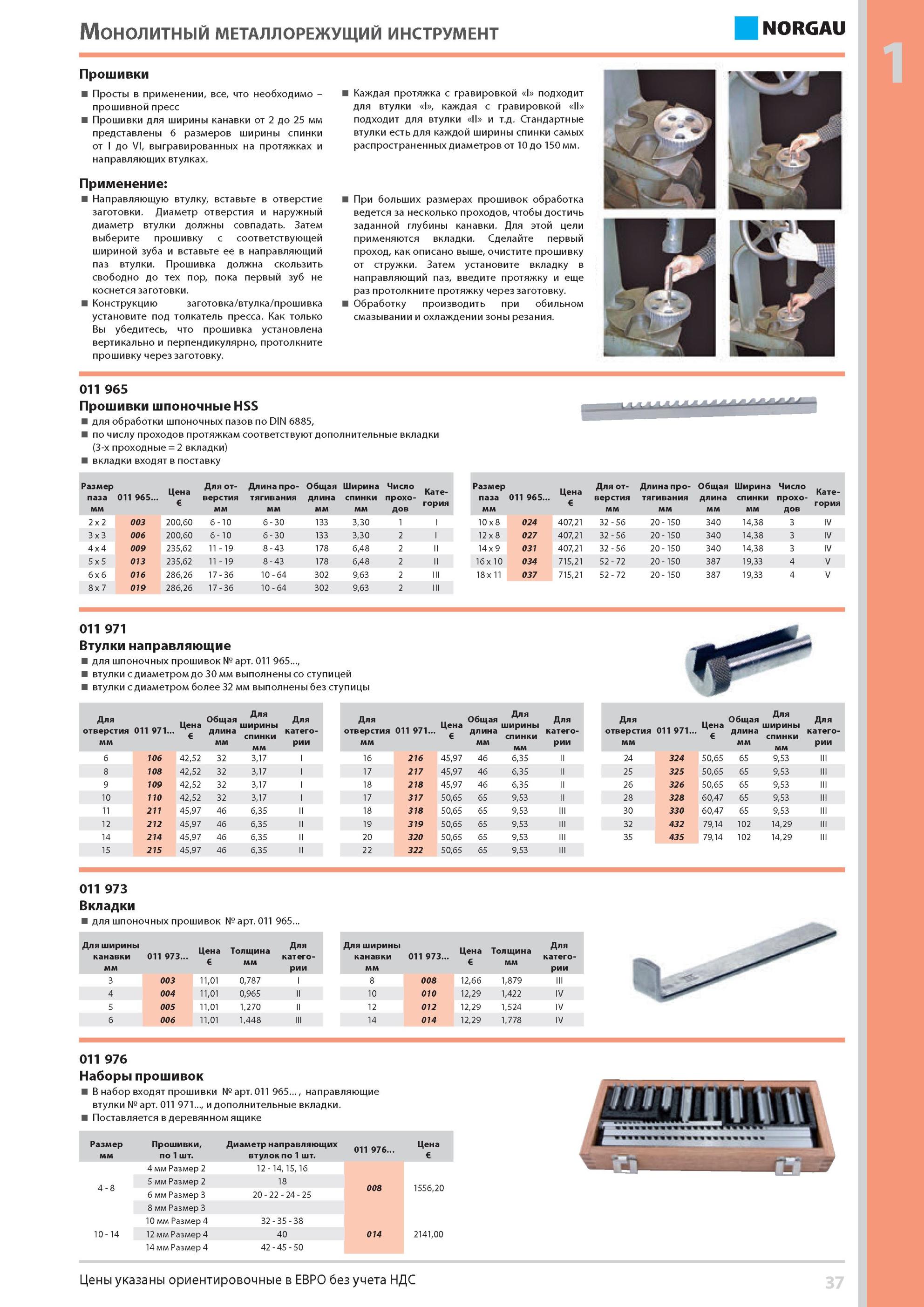

Шпоночные прошивки Norgau 011 965 HSS для механической обработки шпоночных пазов согласно национальному стандарту Германии DIN 6885, по числу проходов протяжкам соответствуют дополнительные вкладки (3-х проходные = 2 вкладки) вкладки входят в поставку Размер паза мм 011 965.. Цена Для отверстия мм Длина протягивания мм Общая длина мм Ширина спинки мм Число прохо- дов Кате- гория 2 x 2 003 200,60 6 10 6 30 133 3,30 3 x 3 006 200,60 6 10 6 30 133 3,30 2 4 x 4 009 235,62 11 19 8 43 178 6,48 2 II 5 x 5 013 235,62 11 19 8 43 178 6,48 2 II 6 x 6 016 286,26 17 36 10 64 302 9,63 2 III 8 x 7 019 286,26 17 36 10 64 302 9,63 2 III Размер паза мм 011 965 Цена Для отверстия мм Длина протягивания мм Общая длина мм Ширина спинки мм Число прохо- дов Кате- гория 10 x 8 024 407,21 32 56 20 150 340 14,38 3 IV 12 x 8 027 407,21 32 56 20 150 340 14,38 3 IV 14 x 9 031 407,21 32 56 20 150 340 14,38 3 IV 16 x 10 034 715,21 52 72 20 150 387 19,33 4 V 18 x 11 037 715,21 52 72 20 150 387 19,33 4 V 011 971 Втулки направляющие для шпоночных прошивок № арт. 011 965 , втулки с диаметром до 30 мм выполнены со ступицей втулки с диаметром более 32 мм выполнены без ступицы Для отверстия мм 011 971.. Цена Общая длина мм Для ширины спинки мм Для катего- рии 6 106 42,52 32 3,17 8 108 42,52 32 3,17 9 109 42,52 32 3,17 10 110 42,52 32 3,17 11 211 45,97 46 6,35 II 12 212 45,97 46 6,35 II 14 214 45,97 46 6,35 II 15 215 45,97 46 6,35 II Для отверстия мм 011 971.. Цена Общая длина мм Для ширины спинки мм Для катего- рии 16 216 45,97 46 6,35 II 17 217 45,97 46 6,35 II 18 218 45,97 46 6,35 II 17 317 50,65 65 9,53 II 18 318 50,65 65 9,53 III 19 319 50,65 65 9,53 III 20 320 50,65 65 9,53 III 22 322 50,65 65 9,53 III Для отверстия мм 011 971.. Цена Общая длина мм Для ширины спинки мм Для катего- рии 24 324 50,65 65 9,53 III 25 325 50,65 65 9,53 III 26 326 50,65 65 9,53 III 28 328 60,47 65 9,53 III 30 330 60,47 65 9,53 III 32 432 79,14 102 14,29 III 35 435 79,14 102 14,29 III 011 973 Вкладки для шпоночных прошивок № арт. 011 965.. Для ширины канавки мм 011 973 Цена Толщина мм Для катего- рии 3 003 11,01 0,787 4 004 11,01 0,965 II 5 005 11,01 1,270 II 6 006 11,01 1,448 III Для ширины канавки мм 011 973 Цена Толщина мм Для катего- рии 8 008 12,66 1,879 III 10 010 12,29 1,422 IV 12 012 12,29 1,524 IV 14 014 12,29 1,778 IV 011 976 Наборы прошивок В набор входят прошивки № арт. 011 965 , направляющие втулки № арт. 011 971 , и дополнительные вкладки. Поставляется в деревянном ящике Размер мм Прошивки, по 1 шт. Диаметр направляющих втулок по 1 шт. 011 976 Цена 4 мм Размер 2 12 14, 15, 16 4 8 5 мм Размер 2 18 008 1556,20 6 мм Размер 3 20 22 24 25 8 мм Размер 3 10 мм Размер 4 32 35 38 10 14 12 мм Размер 4 40 014 2141,00 14 мм Размер 4 50 45 42 Цены указаны ориентировочные в ЕВРО без учета НДС 37 1 Монолитный МЕТАЛЛОРЕЖУЩИЙ ИНСТРУМЕНТ Прошивки Просты в применении, все, что необходимо -прошивной пресс Прошивки для ширины канавки от 2 до 25 мм представлены 6 размеров ширины спинки от до VI, выгравированных на протяжках и направляющих втулках. Применение Направляющую втулку, вставьте в отверстие заготовки. Диаметр отверстия и наружный диаметр втулки должны совпадать. Затем выберите прошивку с соответствующей шириной зуба и вставьте ее в направляющий паз втулки. Прошивка должна скользить свободно до тех пор, пока первый зуб не коснется заготовки. Конструкцию заготовка/втулка/прошивка установите под толкатель пресса. Как только Вы убедитесь, что прошивка установлена вертикально и перпендикулярно, протолкните прошивку через заготовку. Каждая протяжка с гравировкой подходит для втулки , каждая с гравировкой II подходит для втулки II и т.д. Стандартные втулки есть для каждой ширины спинки самых распространенных диаметров от 10 до 150 мм. При больших размерах прошивок обработка ведется за несколько проходов, чтобы достичь заданной глубины канавки. Для этой цели применяются вкладки. Сделайте первый проход, как описано выше, очистите прошивку от стружки. Затем установите вкладку в направляющий паз, введите протяжку и еще раз протолкните протяжку через заготовку. Обработку производить при обильном смазывании и охлаждении зоны резания.
