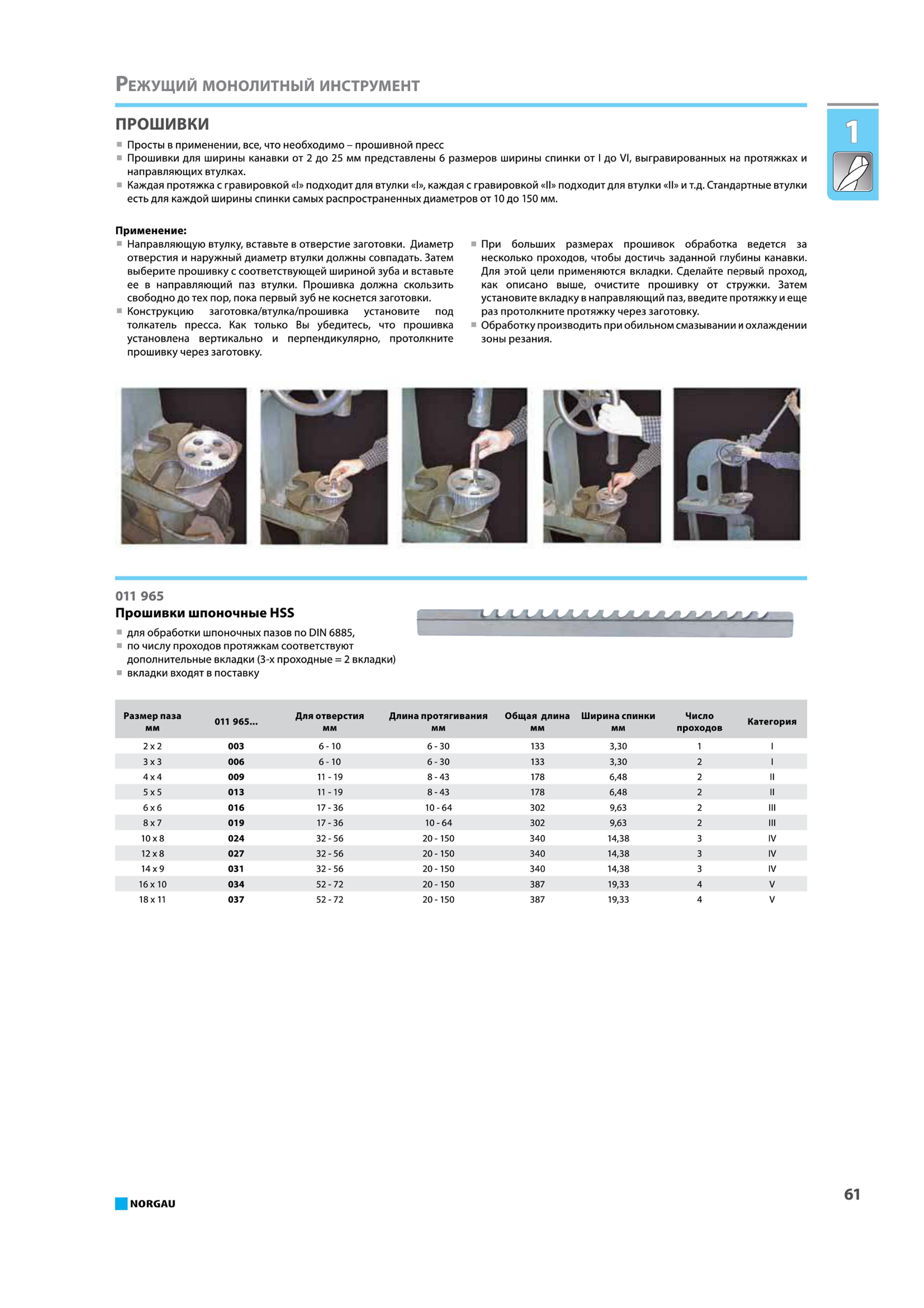

Прошивки Просты в применении все что необходимо прошивной пресс Прошивки для ширины канавки от 2 до 25 мм представлены 6 размеров ширины спинки от до VI выгравированных на протяжках и направляющих втулках. Каждая протяжка с гравировкой подходит для втулки каждая с гравировкой подходит для втулки и т.д. Стандартные втулки есть для каждой ширины спинки самых распространенных диаметров от 10 до 150 мм. Применение Направляющую втулку вставьте в отверстие заготовки. Диаметр отверстия и наружный диаметр втулки должны совпадать. Затем выберите прошивку с соответствующей шириной зуба и вставьте ее в направляющий паз втулки. Прошивка должна скользить свободно до тех пор пока первый зуб не коснется заготовки. Конструкцию заготовка втулка прошивка установите под толкатель пресса. Как только Вы убедитесь что прошивка установлена вертикально и перпендикулярно протолкните прошивку через заготовку. При больших размерах прошивок обработка ведется за несколько проходов чтобы достичь заданной глубины канавки. Для этой цели применяются вкладки. Сделайте первый проход как описано выше очистите прошивку от стружки. Затем установите вкладку в направляющий паз введите протяжку и еще раз протолкните протяжку через заготовку. Обработку производить при обильном/смазывании и охлаждении зоны резания. 011 965 Прошивки шпоночные HSS для обработки шпоночных пазов по DIN 6885 по числу проходов протяжкам/соответствуют дополнительные вкладки (3-х проходные 2 вкладки) вкладки входят в поставку Размер паза 011 965 Для отверстия Длина протягивания Общая длина Ширина спинки Число Катего ия мм проходов 2x2 003 6-10 6-30 133 330 1 3x3 006 6-10 6-30 133 330 2 1 4x4 009 11 -19 8-43 178 648 2 5x5 013 11 -19 8-43 178 648 2 6x6 016 17-36 10-64 302 963 2 III 8x7 019 17-36 10-64 302 963 2 III 10x8 024 32-56 20-150 340 1438 3 IV 12x8 027 32-56 20-150 340 1438 3 IV 14x9 031 32-56 20-150 340 1438 3 IV 16х 10 034 52-72 20-150 387 1933 4 V 18x11 037 52-72 20-150 387 1933 4 V NORGAU 61
